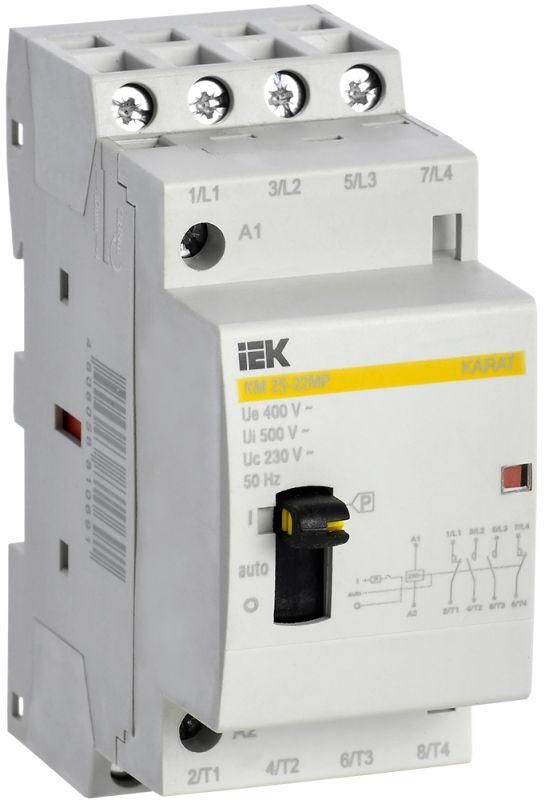

Контактор модульный с ручным управлением КМ25-22МР AC KARAT | MKK12-25-22 IEK

Контактор модульный с ручным управлением КМ25-22МР AC от IEK предназначен для дистанционного и ручного включения/выключения электрооборудования в сетях переменного тока. Этот контактный аппарат удобен для установки на DIN-рейку и подойдет там, где требуется контроль над нагрузкой без постоянной автоматизации.

Назначение и область применения

Контактор модульный КМ25-22МР AC используется для коммутации слабоиндуктивных нагрузок - таких как нагревательные элементы, светильники, малые насосы, вентиляторы и устройства системы кондиционирования. Он применяется в распределительных щитах жилых, офисных и промышленных объектах, особенно когда нужен ручной запуск или аварийное отключение. Подходит для систем освещения, вентиляции и теплоснабжения, где важна возможность физического воздействия на устройство.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Номинальный рабочий ток: 25 А
• Напряжение цепи управления: 230 В AC
• Число силовых полюсов: 2
• Число нормально открытых контактов: 2
• Исполнение: модульное, шириной 2 модуля (≈36 мм)
• Способ монтажа: на DIN-рейку
• Подключение силовой цепи: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Управление: ручное переключение с ползунком
• Максимальная мощность лампы: 0 Вт - не рассчитан на управление осветительными нагрузками через контакты

Совместимость и монтаж

Контактор КМ25-22МР AC совместим с любыми стандартными DIN-рейками типа TS35. Установка занимает несколько секунд: просто защелкните корпус на рейке. Для подключения используйте провода сечением до 2,5 мм2 - они должны плотно затягиваться винтовыми клеммами. Обязательно проверьте соответствие напряжения катушки (230 В) и нагрузки (до 400 В, 25 А). Нельзя использовать этот контактный аппарат для высоких импульсных или емкостных нагрузок - он оптимизирован исключительно для слабоиндуктивных цепей.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не обеспечивает герметичность - поэтому устанавливается только внутри закрытых щитов. Отсутствие функции самоблокировки делает его безопасным для ручного режима работы, так как положение рычага всегда видно визуально.

Преимущества

• Ручное переключение с выносным ползунком позволяет оператору легко контролировать состояние аппарата даже при закрытом щите
• Конструкция из двух модулей экономит место в распределительном щите
• Высокая механическая долговечность - срок службы 15 лет снижает потребность в заменах
• Винтовые зажимы обеспечивают надежную фиксацию проводов без необходимости специальных инструментов
• Совместим с сериями KARAT других комплектующих IEK - можно формировать унифицированные решения

Ограничения применения

• Не для управления двигателями, трансформаторами или другими сильноиндуктивными нагрузками - возможен выход из строя контактов
• Запрещено применение во влажных средах, на улице или в помещениях с повышенной запыленностью - степень защиты IP20 недостаточна
• Не предназначен для регулярного частого включения-выключения более 1200 раз в час - это превышает допустимую электромеханическую износостойкость
• Не имеет встроенной защиты от перегрузок или коротких замыканий - требует внешней защиты (автоматический выключатель)
• Нулевая мощность лампы указывает, что контакты нельзя использовать для управления светодиодными или галогенными источниками света - только как исполнительный орган

Примеры использования

• Автономный вентилятор в туалете - включен кнопкой на стене, отключен вручную через контактный аппарат
• Обогреватель в холодном помещении - питание подается через КМ25-22МР AC после срабатывания термореле
• Аварийное отключение конвектора в мастерской - оператор может сразу отключить оборудование поворотом ползунка
• Система принудительной вентиляции в котельной - работает в паре с автоматическим контроллером, но имеет резервный ручной канал

Практические советы

• Выбирая КМ25-22МР AC, убедитесь, что ваша нагрузка не превышает 25 А и является активной или слабоиндуктивной
• При монтаже на DIN-рейку следите, чтобы соседние автоматы не оказывали давления на боковые поверхности корпуса
• Проверяйте напряжение питания катушки перед первым включением - неверное значение (например, 110 В вместо 230 В) вызовет отказ срабатывания
• Для длительной эксплуатации рекомендовано периодически проверять затяжку винтовых клемм - особенно после первого месяца работы
• Если вам нужна защита от скачков напряжения или помех - дополнительно установите RC-фильтр на входе катушки
• Контактор КМ25-22МР AC от IEK хорошо сочетается с автоматическими выключателями серии C60N - образуют готовый решаемый блок
