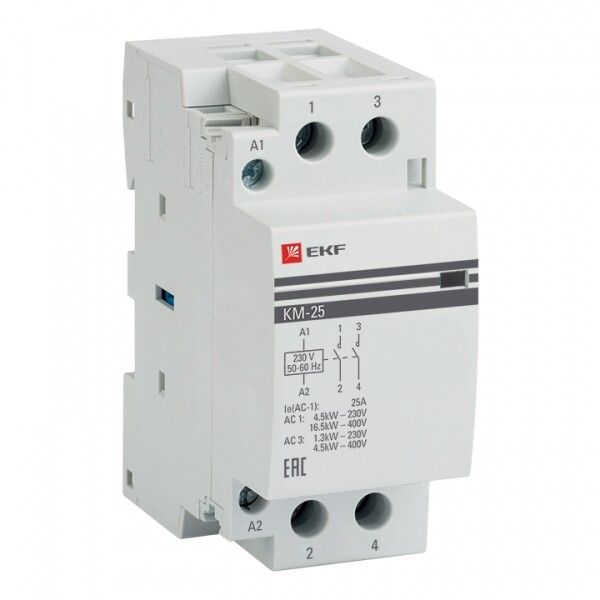

Контактор модульный КМ 25А 2NО (2 мод.) EKF PROxima | km-2-25-20

Контактор модульный EKF PROxima km-2-25-20 — устройство для дистанционного включения и отключения нагрузки до 25 А в цепях переменного тока. Подходит для автоматизации бытовых и промышленных систем, где требуется надёжная коммутация с управлением через слаботочные сигналы.

Назначение и область применения

Контактор модульный EKF PROxima km-2-25-20 предназначен для частого включения и выключения электроприборов с активной или индуктивной нагрузкой. Управление осуществляется через катушку 230 В AC — то есть можно управлять мощной нагрузкой слаботочным сигналом, например, от терморегулятора, таймера или PLC.

• Подходит для управления нагревательными элементами, насосами, вентиляторами, светильниками, маломощными двигателями.
• Идеален для установки в распределительных щитах с DIN-рейкой — часто используется в жилых домах, офисах, производственных линиях.
• Работает в условиях умеренного климата: от -25 °C до +40 °C.

Технические характеристики

• Номинальный ток: 25 А — способен коммутировать нагрузку до 1300 Вт при 230–400 В.
• Напряжение катушки управления: 230 В AC — совместим с сетью 220–240 В, распространённой в быту и на предприятиях.
• Количество контактов: 2 нормально-открытых (NO) — при подаче напряжения на катушку контакты замыкаются, при отключении — размыкаются.
• Силовые полюса: 1 — один контактный путь для фазного провода; не предназначены для трёхфазных систем.
• Максимальное сечение кабеля: 25 мм² — позволяет подключить толстые медные или алюминиевые провода.
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги — требует установки внутри закрытого щита.
• Частота: 50 Гц — оптимизирован для сети России и стран СНГ.
• Исполнение: нереверсивное — нельзя переключать направление тока, только включение/выключение.
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с возможными колебаниями температуры и влажности, но без экстремальных условий.
• Гарантия: 84 месяца — длительный срок службы благодаря качественной сборке.

Совместимость и монтаж

Контактор модульный EKF PROxima km-2-25-20 устанавливается на стандартную DIN-рейку шириной 35 мм. Его ширина составляет 2 модуля (36 мм), что соответствует типичному шагу модульного оборудования.

• Глубина монтажа: 60 мм — учтите этот параметр при проектировании глубины щита, особенно если рядом установлены другие устройства.
• Подключение: входные и выходные клеммы расположены сверху и снизу — удобно для вертикальной маршрутизации кабелей.
• Зажимы: позволяют зажимать как медные, так и алюминиевые провода — важно соблюдать рекомендации по подготовке концов (обжим, флюсы для алюминия).
• Дополнительная комплектация: да — возможно подключение вспомогательных контактов, хотя в базовой модели они не предусмотрены.

Безопасность и стандарты

Контактор EKF PROxima km-2-25-20 соответствует требованиям российских и международных стандартов:

• ГОСТ Р 51731-2001 (МЭК 61095-92) — для аппаратов управления и контроля.
• ГОСТ Р 50030.4.1-2002 — для контакторов и пускателей в электроустановках.
• Категория применения: AC-1 — для коммутации активных нагрузок (например, ТЭНов, освещения); не предназначен для частых запусков двигателей с высокими пусковыми токами.

Преимущества

• Высокая механическая долговечность — рассчитан на десятки тысяч операций включения/отключения.
• Надёжная изоляция и прочный корпус — снижают риск пробоя и повреждения при внешних воздействиях.
• Простота замены — легко демонтируется и устанавливается без инструментов.
• Совместимость со всей серией PROxima — можно использовать с другими модульными устройствами EKF (автоматы, реле, УЗО) в одном щите.

Ограничения применения

• Не подходит для трехфазных нагрузок — имеет только один силовой полюс.
• IP20 не обеспечивает защиту от воды и пыли — нельзя устанавливать вне щита или во влажных средах (бассейны, улицы, цеха с брызгами).
• Не предназначен для частых пусков двигателей с высоким пусковым током — лучше выбрать контактор категории AC-3.
• Работает только при постоянном напряжении 230 В AC — не совместим с 12/24/48 В DC или другим напряжением катушки.

Примеры использования

• Автоматический контроль теплого пола — контактор включает ТЭНы по сигналу термостата.
• Управление вентиляцией в туалете — включается по таймеру или датчику движения.
• Контроль освещения в производственном помещении — включение/выключение по графику через PLC.
• Резервирование насоса в системе водоснабжения — основной и резервный насос переключаются через два таких контактора.

Практические советы

• Выбирайте кабель с сечением не более 25 мм² — большие провода не войдут в клеммы.
• При использовании алюминиевых проводов обязательно используйте специальные переходники или обжимные наконечники — алюминий склонен к окислению.
• Не забудьте проверить соответствие напряжения катушки (230 В) вашей сети — подача 110 В не вызовет срабатывание.
• При установке в плотно укомплектованном щите убедитесь, что вокруг контактора достаточно места для теплоотвода — перегрев снижает срок службы.
• Для частых циклов включения (более 10 раз в час) рекомендуется контролировать температуру окружающей среды — выше +40 °C допускается только с понижением нагрузки.
