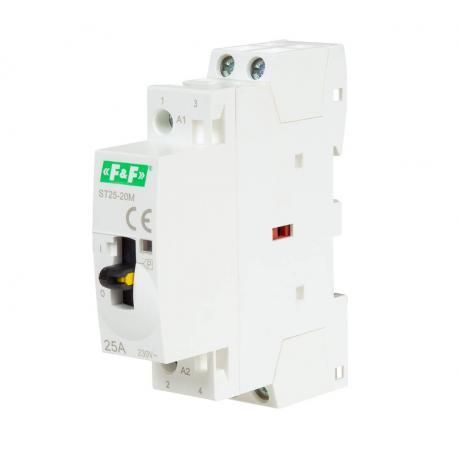

Контактор модульный ST25-20-M 2НО 2.2Вт 1мод. автоматич./ручн. монтаж на DIN-рейку F&F EA13.001.031 Евроавтоматика

Контактор модульный ST25-20-M от Евроавтоматика — устройство для дистанционного и ручного управления силовыми цепями переменного тока. Удобен для установки на DIN-рейку, подходит для автоматизации систем освещения, вентиляции и кондиционирования. Модель ST25-20-M сочетает функции автоматического переключения с возможностью ручного фиксирования состояния контактов.

Назначение и область применения

Контактор модульный ST25-20-M предназначен для коммутации нагрузок до 25 А в сетях переменного тока 230 В. Он используется там, где требуется надёжное включение/выключение оборудования с возможностью ручного контроля — например, в системах кондиционирования, насосных станциях, тепловых завесах, светильниках большой мощности и промышленном оборудовании.

Технические характеристики

• Номинальное напряжение питания катушки: 230 В AC
• Номинальный ток контактов: 25 А
• Количество нормально открытых контактов: 2 (2NO)
• Число полюсов: 2
• Мощность потребления катушки: 2,2 Вт
• Количество модулей DIN: 1
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от -25 °C до +50 °C, допустима повышенная влажность)
• Тип тока: переменный (AC)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор ST25-20-M совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания — как автоматическим, так и ручным способом. Для подключения проводов используются зажимы с винтовым креплением. Сечение провода — до 2,5 мм². Катушка подключается к сети 230 В через два входных терминала, расположенных на передней панели. Контакты — выходные, предназначены для подключения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса IP20. Защита обеспечивает предотвращение случайного прикосновения к токоведущим элементам, но не защищает от попадания пыли или воды. Применение в условиях с высокой запылённостью или влажностью требует дополнительной защиты в виде корпуса или шкафа. Температурный диапазон (-25…+50 °C) делает его пригодным для использования в неотапливаемых помещениях, таких как технические комнаты, чердачные этажи или наружные щитовые.

Преимущества

• Ручной переключатель режимов позволяет работать с контактором даже при отсутствии питания — удобно для обслуживания и аварийного отключения.
• Функция блокировки контактов в замкнутом состоянии (при положении «I») исключает самопроизвольное отключение при сбоях в сети.
• Визуальная индикация состояния: красный флажок показывает, что контакты замкнуты.
• Низкая мощность катушки (2,2 Вт) снижает нагрузку на управляющую цепь.
• Компактный формат (1 модуль) экономит место в распределительных щитах.

Ограничения применения

• Не применяется в цепях постоянного тока — катушка рассчитана только на переменный ток 230 В.
• IP20 не обеспечивает защиту от пыли и влаги; использование вне закрытых щитов недопустимо.
• Не рекомендуется для частых циклов включения/выключения более 600 раз в час — это может снизить срок службы контактов.
• Запрещено использовать для управления двигателями свыше 2,2 кВт без учёта пусковых токов — возможен износ контактов.

Примеры использования

• Автоматизация системы вентиляции: контактор включает вытяжной вентилятор по сигналу от термостата.
• Управление освещением в производственном помещении: включение света по расписанию через PLC, с возможностью ручного override.
• Контроль нагревательных элементов в сушильных камерах — при необходимости можно принудительно включить нагрев, даже если система управления отключена.
• Аварийное включение насоса в системе водоснабжения — при отключении электроэнергии контактор остаётся в замкнутом состоянии благодаря ручной блокировке.

Практические советы

• При монтаже проверьте, чтобы DIN-рейка была плотно закреплена — вибрации могут вызвать отрыв контактора.
• Перед первым включением переведите переключатель в положение «auto» — иначе контакты останутся разомкнутыми.
• Для длительной работы в холоде (ниже 0 °C) убедитесь, что внутри щита нет конденсата — он может повредить механизм.
• Если планируете часто использовать ручной режим, следите за состоянием желтого рычага блокировки — он должен легко двигаться и фиксироваться.
• При замене старого контактора убедитесь, что новый имеет те же параметры: 2NO, 25 А, 230 В AC, 1 модуль — иначе может не подойти по габаритам или схеме подключения.
