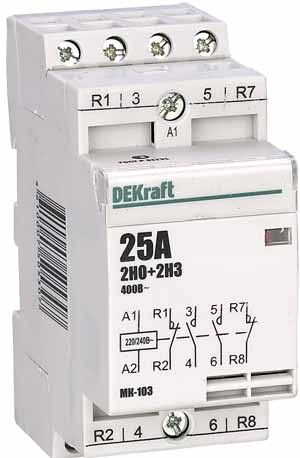

Контактор модульный 2НО+2НЗ 25А 230В МК-103 | 18069DEK DEKraft APC

Контактор модульный 2 нормально-открытых + 2 нормально-замкнутых контакта 25 А 230 В МК-103 от DEKraft предназначен для дистанционного включения и отключения маломощных электрических нагрузок. Устройство устанавливается на DIN-рейку, управление осуществляется через катушку 230 В переменного тока, а коммутация выполняется двумя силовыми контактами. Подходит для систем автоматизации, где требуется частое переключение - например, насосы, вентиляция, освещение.

Назначение и область применения

Контактор модульный 2 нормально-открытых + 2 нормально-замкнутых контакта 25 А 230 В МК-103 используется для удалённого управления электрическими устройствами с высокой частотой включений. Он заменяет механические реле в задачах, где важна надёжность и долговечность. Применяется в системах автоматизации зданий, промышленном оборудовании и бытовой технике, где нагрузка не превышает 1,5 кВт.

Технические характеристики

• Номинальный рабочий ток: 25 А (переменный ток, класс AC-7a)
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 2
• Количество контактов: 2 нормально-открытых (НО) + 2 нормально-замкнутых (НЗ)
• Номинальная коммутируемая мощность: 1,5 кВт
• Максимальное сечение кабеля: 25 мм2
• Способ подключения: винтовые зажимы
• Ширина: 1 модуль (18 мм)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, без конденсации
• Способ монтажа: на DIN-рейку типа TS35
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор модульный 2 нормально-открытых + 2 нормально-замкнутых контакта 25 А 230 В МК-103 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейку. Подключение силовых проводов - винтовое, с возможностью фиксации жил до 25 мм2. Управляющая катушка подключается отдельно: два вывода для контрольной цепи 230 В. Нельзя использовать для постоянного тока - только переменный.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и эксплуатационные параметры модульных контакторов. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - поэтому устройство следует устанавливать внутри распределительных щитов, защищённых от пыли и влаги.

Преимущества

• Высокая износостойкость - рассчитан на частые включения/отключения, что важно для автоматических систем
• Компактный размер - занимает всего один модуль, экономит место в щите
• Простота монтажа - не требует дополнительных креплений или инструментов
• Чёткая схема контактов - 2НО+2НЗ позволяют реализовать базовые логические функции без внешних реле
• Не требует обслуживания - никаких настроек, смазки или периодической проверки

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток 230 В
• Защита IP20 запрещает установку во влажных, пыльных или наружных условиях
• Максимальная мощность - 1,5 кВт; не подходит для двигателей выше 1,1–1,5 кВт без учёта пусковых токов
• Не имеет встроенного теплового реле - для защиты от перегрузки нужен отдельный автомат
• Не рекомендуется для управления светодиодными нагрузками с высоким импульсным током - возможна сварка контактов

Примеры использования

• Управление насосами в системах водоснабжения
• Включение вытяжных вентиляторов в HVAC-системах
• Автоматическое включение освещения по таймеру или датчику движения
• Контроль нагревательных элементов в термокамерах
• Работа в качестве исполнительного органа в панелях управления с PLC

Практические советы

• При подборе автомата для защиты используйте номинал не более 25 А - лучше брать C-характеристику для защиты от пусковых токов
• Проверьте соответствие сечения кабеля: для 25 А оптимально - медный провод 4–6 мм2, максимум - 25 мм2
• Не забудьте подключить управляющую катушку: если она не получает питание, контакты не будут работать даже при наличии напряжения на силовых входах
• При использовании в щитах с ограниченным пространством - убедитесь, что рядом есть свободные модули для других компонентов
• Для длительной работы в режиме максимальной нагрузки (25 А) рекомендуется снижать нагрузку на 15–20%, чтобы продлить срок службы контактов
