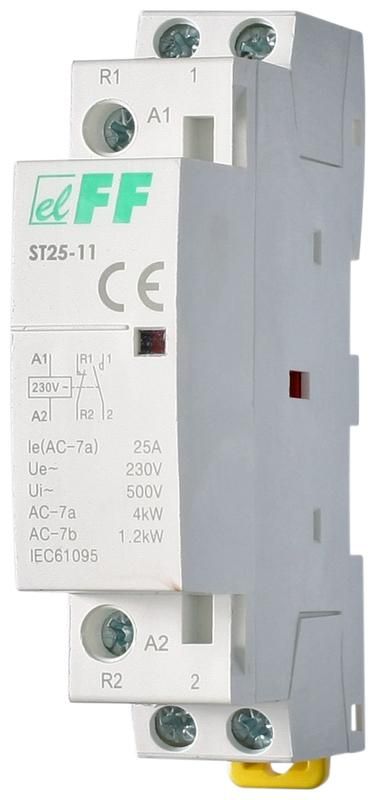

Контактор модульный ST-25-11 1НО+1НЗ 2.2Вт 1мод. монтаж на DIN-рейку F&F EA13.001.002 Евроавтоматика

Контактор модульный 1НО+1НЗ 2.2Вт 230В 25А 1модуль монтаж на DIN-рейку от Евроавтоматика предназначен для коммутации нагрузок в цепях переменного тока. Его компактный дизайн и встроенные контакты позволяют использовать устройство в распределительных щитах с ограниченным пространством. Артикул ea13.001.002 подойдет для автоматизации бытовых и промышленных систем.

Назначение и область применения

Контактор модульный 1НО+1НЗ 2.2Вт 230В 25А 1модуль монтаж на DIN-рейку служит для управления электроприборами через слабые управляющие сигналы. Он работает как исполнительное устройство в релейной логике: включает/выключает оборудование, переключает режимы работы, реализует блокировки. Подходит для систем автоматизации, где требуется надежная коммутация нагрузки до 25 А.

• Управление двигателями малой мощности (до 1.3 кВт)
• Работа с нагревательными элементами, насосами, вентиляторами
• Автоматические системы освещения, кондиционирования, водоснабжения
• Промышленные контроллеры, панели управления

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать длительную нагрузку без перегрева
• Число полюсов: 2 - два силовых контакта для коммутации фаз L1 и L2
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивают гибкую логику управления
• Напряжение катушки: 230 В AC - питание от стандартной сети, без необходимости преобразования
• Мощность катушки: 2.2 Вт - низкое энергопотребление, совместим с большинством PLC и реле
• Монтаж: на DIN-рейку 35 мм, занимает один модуль (17.5 мм ширина)
• Подключение: винтовые зажимы - надежное соединение проводов сечением до 2.5 мм2
• Индикация: механический индикатор положения - видно состояние контактов без тестера
• Защита: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Температура: от -25C до +50C - допустимо использование в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности

Совместимость и монтаж

Контактор модульный 1НО+1НЗ 2.2Вт 230В 25А 1модуль монтаж на DIN-рейку совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется просто: защелкивается на рейке руками без инструментов. Для подключения используйте провода сечением 0.5–2.5 мм2. Клеммы затягиваются отверткой - не требуют усилия более 0.5 Нм, чтобы не повредить пластик.

Не рекомендуется устанавливать рядом с источниками тепла выше +50C. Обеспечьте свободное пространство вокруг устройства для теплоотвода - особенно при работе на предельной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 для контактных аппаратов. Индикация положения контактов снижает риск ошибок при обслуживании. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте во влажных средах без дополнительной защиты.

Преимущества

• Экономия места: всего один модуль вместо двух-трех аналогов
• Гибкость логики: сочетание НО и НЗ контактов позволяет реализовать “пуск-останов”, “блокировка” и другие схемы
• Низкое потребление: катушка 2.2 Вт не нагружает управляющую цепь
• Визуальный контроль: индикатор показывает реальное состояние контактов даже при отключенном питании
• Простота замены: стандартный форм-фактор, легко заменяется на аналог

Ограничения применения

• Не предназначено для постоянной работы при токе выше 25 А - возможен перегрев и выход из строя
• IP20 не защищает от воды, пыли, агрессивных сред - не устанавливать в сырых, пыльных или на улице
• Не подходит для реверсивных схем - только нереверсивное управление
• Не использовать с постоянным током (DC) - катушка рассчитана только на 230 В AC
• При температуре ниже -25C возможно увеличение времени срабатывания

Примеры использования

• Управление насосом в системе водоснабжения: кнопка запуска замыкает НО контакт, включая насос; аварийная остановка размыкает цепь через НЗ контакт
• Система освещения: свет включается при активации сигнала от датчика движения, выключается после задержки - используется одна пара контактов
• Цепь безопасности станка: при открывании крышки размыкается НЗ контакт, отключая двигатель

Практические советы

• Выбирайте контактор с запасом по току - если нагрузка близка к 25 А, лучше взять 32 А, чтобы продлить срок службы
• Проверяйте посадочный диаметр DIN-рейки перед установкой - некоторые старые рейки имеют отклонения
• При подключении силовых проводов не перетягивайте клеммы - это может треснуть корпус
• Для частых включений (более 600 раз/час) проверьте соответствие электрической износостойкости - этот контактор рассчитан на типичные условия, не на высокочастотные циклы
• Артикул ea13.001.002 имеет гарантию 24 месяца - сохраняйте документы на случай замены
