Контактор модульный ST-40-31 - EA13.001.011 Евроавтоматика

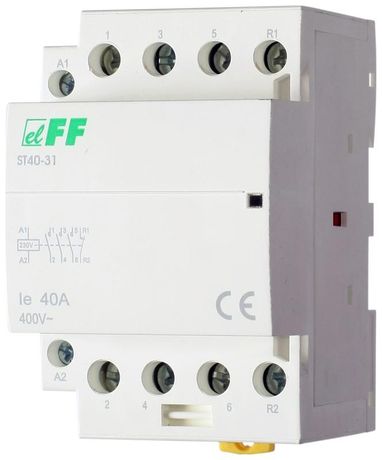

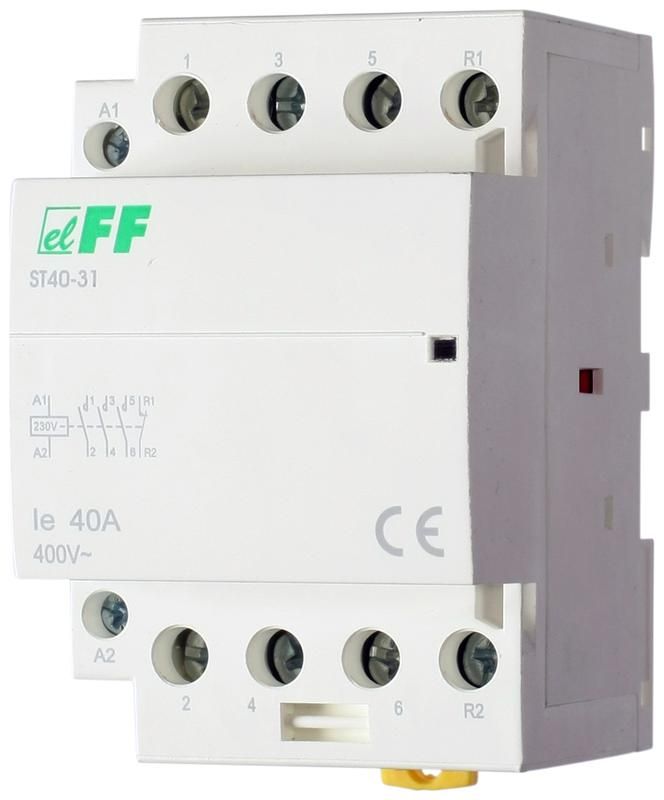

Контактор модульный ST40-31 от Евроавтоматика - устройство для дистанционного включения и отключения силовых цепей с током до 40 А. Устанавливается на DIN-рейку, управление осуществляется через катушку 230 В AC. Подходит для автоматизации оборудования с высокой частотой коммутаций.

Назначение и область применения

Контактор модульный ST40-31 предназначен для частого включения и отключения электрических цепей повышенной мощности. Он используется там, где требуется надёжное и долговечное управление нагрузкой без механического воздействия оператора. Применяется в системах автоматизации: пускатели двигателей, системы освещения, нагревательные установки, конвейеры, насосы и другие устройства с мощностью до 5,5 кВт.

Технические характеристики

• Номинальный ток: 40 А
• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Количество полюсов: 4
• Контакты: 3 нормально-открытых (НО) + 1 нормально-закрытый (НЗ)
• Мощность потребления катушки: 6,4 Вт
• Максимальная нагрузка: 2480 В·А
• Номинальная мощность двигателя: 5,5 кВт
• Способ подключения: винтовые зажимы
• Количество модулей: 3 (стандартная ширина DIN-рейки)
• Глубина монтажа: 65 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Диапазон рабочих температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)
• Индикация состояния: механический красный флажок на передней панели - поднят при включении

Совместимость и монтаж

Контактор модульный ST40-31 монтируется на стандартную DIN-рейку типа TS35. Ширина корпуса соответствует трём модулям - занимает 54 мм по ширине, глубина - 65 мм. Для подключения используются винтовые зажимы: на верхние и нижние клеммы подводятся силовые провода, на боковые - управляющие (катушка). Монтаж не требует специального инструмента, достаточно отвертки. Обязательно соблюдайте момент затяжки - избыточное усилие повредит пластиковые клеммы.

Безопасность и стандарты

Контактор ST40-31 соответствует требованиям IEC/EN 60947-4-1 для контакторов переменного тока. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли или влаги - поэтому применяется только внутри закрытых щитов. Индикация состояния позволяет визуально определить, находится ли контактор во включенном состоянии, что снижает риск ошибочных действий при обслуживании.

Преимущества

• Высокая надёжность при частых включениях - рассчитан на длительную работу в режиме интенсивной коммутации
• Чёткая визуальная индикация состояния (красный флажок) - удобно при диагностике и ремонте
• Низкое энергопотребление катушки (6,4 Вт) - экономичнее аналогов с более мощными катушками
• Компактный размер (3 модуля) - эффективно использует место в распределительных щитах
• Совместим со стандартными комплектующими для DIN-рейки - легко заменяется и дополняется другими модулями

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 исключает использование в сырых, пыльных или открытых средах
• Не поддерживает реверсирование - нельзя использовать для изменения направления вращения двигателя
• Максимальная нагрузка 40 А - не годится для цепей выше этого значения, даже кратковременно
• Работает только при постоянном напряжении 230 В AC - не совместим с 110 В, 380 В или постоянным током
• Температурный диапазон ограничен - при температурах ниже -25 C или выше +50 C возможны отказы

Примеры использования

• Автоматический пуск трехфазного электродвигателя мощностью 5,5 кВт в системе вентиляции
• Управление группой светильников в производственном цехе по сигналу от PLC
• Включение теплового насоса или нагревательного элемента в системе контроля температуры
• Коммутирование конвейера с помощью кнопочного поста и реле времени

Практические советы

• Выбирая контактор ST40-31, проверьте соответствие напряжения катушки (230 В AC) вашей сети - неверное питание вызовет перегрев или отказ
• При подключении силовых проводов используйте жилы сечением 1–10 мм2 - это обеспечит плотный контакт и безопасность
• Не забудьте про свободное пространство вокруг контактора - он греется при работе, особенно при нагрузках близких к 40 А
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор или RC-цепочку
• При замене старого контактора - сверьте количество и тип контактов: ST40-31 имеет именно 3НО+1НЗ, а не 4НО или другую комбинацию
• Этот контактор можно использовать в составе пускателя - совмещайте с тепловым реле для защиты от перегрузки
