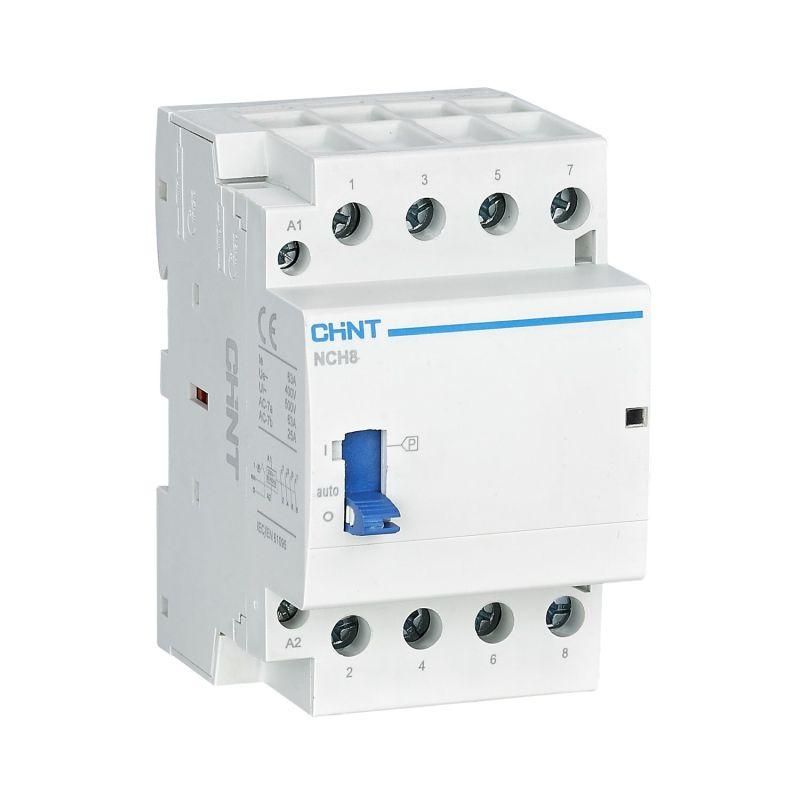

Контактор модульный NCH8-40M/40 AC 220-240В 50/60Гц ручное управление (R) CHINT 257502

Контактор модульный с ручным управлением CHINT NCH8-40M/40 AC220-240V 50/60Hz предназначен для частого включения и отключения электродвигателей и других нагрузок до 40 А в сетях переменного тока. Его компактная модульная форма позволяет устанавливать устройство на DIN-рейку в распределительных щитах, а ручное управление обеспечивает контроль вручную без автоматических сигналов.

Назначение и область применения

Контактор CHINT NCH8-40M/40 используется для коммутации силовых цепей с нагрузкой до 40 А. Подходит для управления двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, требующим ручного включения/выключения. Применяется в промышленных щитах, системах автоматизации, на объектах с ограниченным пространством. Устройство не предназначено для частой автоматической коммутации — для этого нужны реле или контакторы с электромагнитным управлением.

Технические характеристики

• Номинальное рабочее напряжение: 400 В — допустимый максимум для подключаемой нагрузки;
• Номинальный рабочий ток: 40 А — максимальный постоянный ток, который может безопасно проходить через контакты;
• Тип тока: переменный (AC) — работает только в сетях с изменяющимся направлением тока;
• Напряжение цепи управления: 230 В — для включения/выключения требуется подача именно такого напряжения на катушку; встроенный механизм ручного управления не использует внешний сигнал;
• Количество нормально разомкнутых контактов: 4 — все контакты замыкаются при активации, подходят для управления несколькими цепями одновременно;
• Степень защиты IP20 — защищает от прикосновений к токоведущим частям и от предметов больше 12,5 мм, но не защищена от пыли и влаги — установка возможна только внутри закрытых щитов;
• Частота: 50/60 Гц — совместим со всеми стандартными сетями в России и Европе.

Совместимость и монтаж

Контактор CHINT NCH8-40M/40 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 16 мм². Для подключения питания управления необходимо подвести 230 В переменного тока к контактам катушки — они обозначены на корпусе. Механизм ручного переключения расположен спереди — его можно легко перевести в положение “ON” или “OFF”. Обязательно соблюдайте посадочные размеры: ширина устройства соответствует одному модулю (17,5 мм), что позволяет размещать несколько контакторов рядом.

Безопасность и стандарты

Изготовлен из материалов с повышенной изоляцией, соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Отсутствие сертификации по IEC/EN 60947-4-1 в предоставленных данных не подтверждается — рекомендуется проверить документацию производителя перед использованием в ответственных системах. IP20 исключает применение во влажных, запылённых или открытых помещениях.

Преимущества

• Модульная конструкция экономит место в щите — удобно для плотной компоновки;
• Наглядная схема подключения нанесена на корпус — снижает риск ошибок при монтаже;
• Ручное управление даёт возможность оперативно отключить нагрузку без доступа к автоматике;
• Высокие изоляционные свойства материала повышают долговечность и снижают риск пробоя;
• Энергоэффективность достигается за счёт минимальных потерь в контактах при работе.

Ограничения применения

• Не подходит для автоматического управления — отсутствуют входы для сигнала от ПЛК или датчиков;
• IP20 не допускает установку вне щита — нельзя использовать на улице, в цехах с брызгами воды или пылью;
• Нельзя использовать для постоянной работы при токе выше 40 А — это вызовет перегрев и выход из строя;
• Управление только через физическое воздействие — не поддерживает удалённое или программное управление.

Примеры использования

• Ручное включение/выключение насоса в системе водоснабжения;
• Контролируемое питание конвейера на сборочном участке;
• Отключение вентилятора в распределительном щите при обслуживании;
• Подключение сварочного аппарата с ручным контролем режима работы.

Практические советы

• Проверьте напряжение сети управления — должно точно соответствовать 230 В AC. При завышенном напряжении катушка выйдет из строя;
• При монтаже на DIN-рейку убедитесь, что контактор установлен плотно — слабое крепление вызывает вибрацию и искрение;
• Не подключайте к этому контактору емкостные или индуктивные нагрузки свыше 40 А — нужен более мощный аппарат;
• Обращайте внимание на температурный режим: работоспособен при +5°C…+40°C — не устанавливайте рядом с источниками тепла;
• Для длительной эксплуатации периодически осматривайте контакты на наличие окисления — при необходимости очищайте мягкой щёткой.
