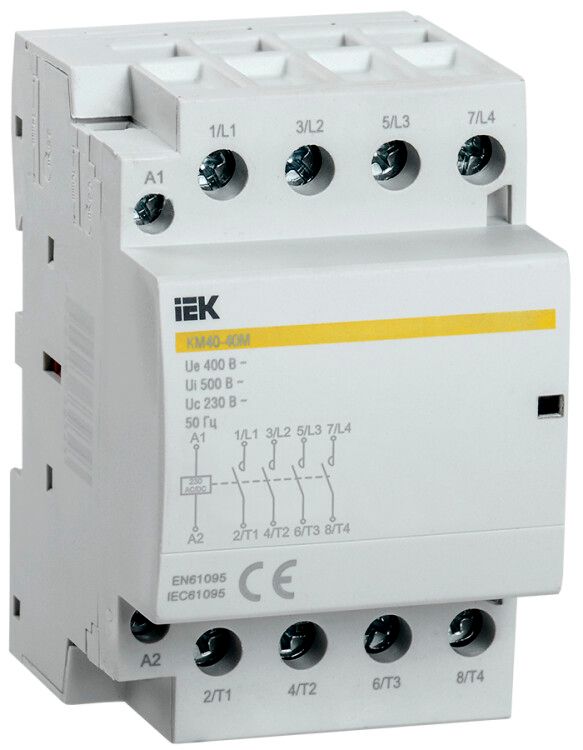

Контактор модульный KARAT КМ40-40М AC/DC 40А 230В IEK (ИЭК) MKK21-40-40

Контактор модульный КМ40-40М AC/DC от бренда IEK - устройство для дистанционного включения и отключения электрооборудования с током до 40 А. Артикул mkk21-40-40 подходит для установки на DIN-рейку и работает как с переменным, так и с постоянным напряжением управления.

Назначение и область применения

Контактор модульный КМ40-40М AC/DC используется для коммутации слабоиндуктивных нагрузок в сетях до 400 В. Он применяется в системах автоматического управления: вентиляцией, кондиционированием, освещением, насосами, конвейерами и другим оборудованием, где требуется надёжное включение/выключение без механического воздействия.

Технические характеристики

• Номинальный рабочий ток: 40 А
• Номинальное напряжение главной цепи: 400 В
• Тип напряжения: AC/DC - поддерживает как переменный, так и постоянный ток в управляющей цепи
• Номинальное напряжение цепи управления: 230 В
• Количество силовых полюсов: 4
• Количество нормально открытых контактов: 4
• Исполнение: нереверсивное - управление одним направлением работы
• Способ монтажа: на DIN-рейку
• Количество модулей: 3 (ширина 54 мм)
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор модульный КМ40-40М AC/DC совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требует. Подключение проводов осуществляется через винтовые зажимы. Для правильной работы важно соблюдать полярность при использовании постоянного тока в цепи управления. Максимальное сечение жил: 2,5 мм2 (по типичному стандарту для таких контакторов, хотя явно не указано - рекомендуется проверить документацию производителя).

Безопасность и стандарты

Устройство соответствует требованиям к контактным аппаратам для распределительных систем. Степень защиты IP20 обеспечивает безопасную работу внутри щитов. Наличие сертификации IEK подтверждает соответствие российским и международным стандартам безопасности (ГОСТ, IEC). Применение в помещениях с контролируемой средой - обязательное условие из-за отсутствия защиты от пыли и влаги.

Преимущества

• Поддержка AC/DC в цепи управления - гибкость в выборе источника сигнала (например, PLC, кнопочные посты, терморегуляторы)
• Чёткая четырёхполюсная конструкция - позволяет одновременно коммутировать три фазы + ноль
• Модульная форма - компактное решение для плотной сборки в распределительном щите
• Высокий срок службы - 15 лет при регулярных операциях в пределах номинала
• Рекомендован для проектирования - подтверждена совместимость с другими элементами серии KARAT

Ограничения применения

• Не предназначен для коммутации высоконагреваемых нагрузок - максимальная мощность лампы 0 Вт указывает на запрет использования для управления осветительными приборами (включая светодиодные и галогенные)
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Нереверсивное исполнение - исключает возможность переключения направления движения двигателя
• Не рассчитан на ток выше 40 А - превышение вызовет перегрев и выход из строя

Примеры использования

• Управление трёхфазным двигателем вентилятора в HVAC-системе
• Включение группы светильников через внешний контроллер (не напрямую! - см. ограничения)
• Автоматическое отключение нагревательного элемента по сигналу термостата
• Коммутация насоса в системе водоснабжения с помощью реле времени

Практические советы

• Выбирая КМ40-40М AC/DC, убедитесь, что ваша управляющая цепь выдаёт именно 230 В - более высокое напряжение повредит катушку
• При использовании постоянного тока в цепи управления - следите за полярностью: "+" и "-" должны быть подключены правильно
• Не используйте этот контактор для управления лампами - даже если они кажутся “слабонагрузочными” - он не предназначен для этого
• При установке в щит с несколькими аналогичными устройствами - оставьте минимальный зазор 10–15 мм между ними для лучшего теплоотвода
• Артикул mkk21-40-40 - часть серии KARAT; все комплектующие (блоки расширения, вспомогательные контакты) этой серии взаимозаменяемы
