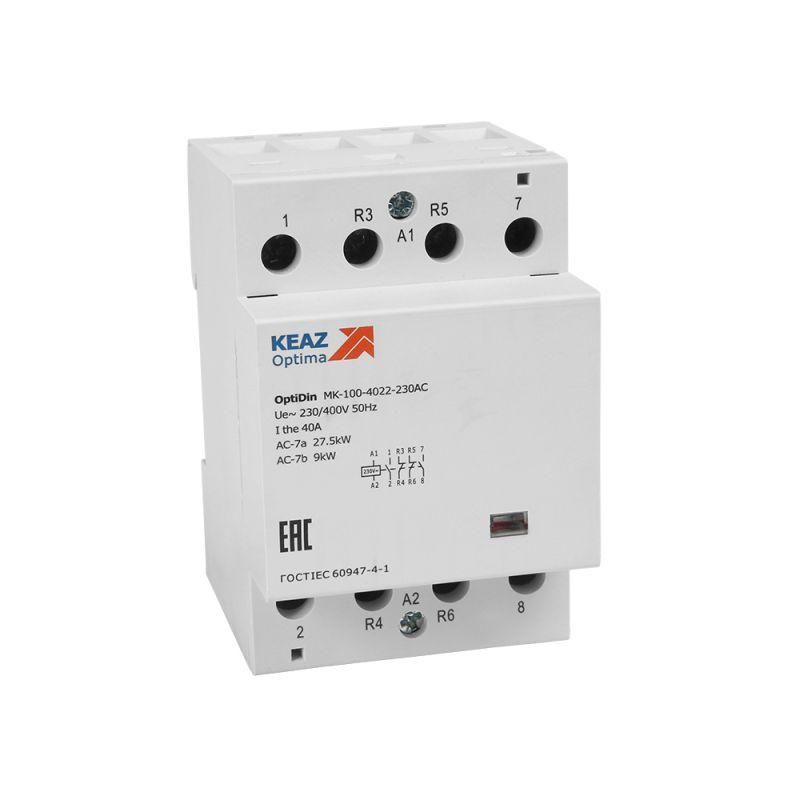

Контактор модульный OptiDin MK-100-4022-230AC | 321211 КЭАЗ

Контактор модульный 230В AC 2НО 2НЗ 40А OptiDin MK-100-4022-230AC предназначен для частого включения и отключения электрических цепей мощностью до 40 А в системах автоматизации. Бренд КЭАЗ обеспечивает надежность этого устройства в промышленных условиях, а артикул MK-100-4022-230AC позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Контактор модульный 230В AC 2НО 2НЗ 40А OptiDin MK-100-4022-230AC используется для управления электродвигателями, нагревательными элементами, освещением и другим оборудованием, требующим дистанционного или автоматического переключения. Подходит для установки в распределительных щитах на DIN-рейку. Часто применяется в системах конвейеров, насосных станций, вентиляции и технологических линиях.

Технические характеристики

• Номинальный рабочий ток: 40 А - способен выдерживать длительную нагрузку до этой величины без перегрева.
• Номинальное напряжение цепи управления: 230 В переменного тока - катушка срабатывает при этом напряжении; также совместима с другими значениями: 24, 48, 110 В AC.
• Число силовых полюсов: 4 - четыре пары контактов для коммутации трёхфазной сети или нескольких однофазных цепей.
• Контакты: 2 нормально открытых (НО) и 2 нормально замкнутых (НЗ) - позволяют реализовать сложные логические схемы управления.
• Мощность коммутируемых люминесцентных ламп: до 40 В·А - выше среднего показателя среди аналогов за счёт специальных материалов контактов.
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; предназначена для внутренней установки в закрытых щитах.
• Габариты: 3 модуля (56 мм глубины) - занимает минимальное место на DIN-рейке.
• Энергопотребление катушки: 0,8–2,6 Вт - низкое потребление снижает тепловую нагрузку на систему.
• Время срабатывания: 13–15 мс - быстрая реакция на команду управления.
• Рабочий температурный диапазон: от –40 C до +60 C - работает в суровых климатических условиях.
• Уровень шума: менее 15 дБ - практически бесшумная работа, важна для помещений с повышенными требованиями к комфортности.

Совместимость и монтаж

Контактор модульный 230В AC 2НО 2НЗ 40А OptiDin MK-100-4022-230AC монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких инструментов не требуется. Глубина монтажа составляет 56 мм - учтите этот размер при проектировании корпуса щита. Для удобства обслуживания предусмотрены зажимы для проводов сечением до 25 мм2. Дополнительно можно установить вспомогательные аксессуары: блокировки, дополнительные контакты, фильтры помех - все они совместимы с конструкцией OptiDin.

Безопасность и стандарты

Контактор соответствует категории применения 7 - предназначен для управления двигателями и нагрузками с высокими импульсными токами при запуске. Соответствует международным стандартам IEC 60947-4-1. Мостиковые контакты обеспечивают двойной разрыв - повышают безопасность при отключении высоких токов. Отсутствие открытых токоведущих частей внутри корпуса исключает риск поражения при работе в щите.

Преимущества

• Визуальная индикация положения контактов - легко определить состояние (включен/выключен) без тестера.
• Высокая долговечность контактов - композитные материалы увеличивают срок службы при частых включениях и работе с лампами.
• Широкий диапазон напряжений управления - один и тот же контактор можно использовать в сетях с 24 В, 48 В, 110 В или 230 В AC.
• Низкая тепловая нагрузка - малое энергопотребление катушки снижает необходимость в принудительном охлаждении.
• Бесшумная работа - идеален для офисных, медицинских и жилых объектах с чувствительными к шуму условиями.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для постоянного тока (DC) - хотя указано «AC/DC», фактически катушка рассчитана только на переменный ток.
• Максимальная нагрузка по светильникам - 40 В·А - превышение может вызвать сваривание контактов.
• Не имеет функции защиты от перегрузки или короткого замыкания - обязательно используйте вместе с автоматическим выключателем.

Примеры использования

• Автоматическое управление насосом в системе водоснабжения - включение по сигналу датчика уровня.
• Контроль освещения в производственных помещениях - включение/выключение группы люминесцентных ламп через PLC.
• Управление конвейерной лентой - трифазный двигатель 40 А включается/выключается по программе.
• Система аварийного отключения оборудования - использование НЗ-контактов для остановки при срабатывании сигнализации.

Практические советы

• Выбирая контактор, проверьте соответствие напряжения катушки вашей системы управления - даже если устройство заявляет совместимость с несколькими напряжениями, лучше использовать именно то, которое уже есть в проекте.
• При подключении силовых проводов соблюдайте максимальное сечение 25 мм2 - более толстые провода не войдут в зажимы.
• Для частых операций (более 600 раз в час) убедитесь, что нагрузка не превышает 40 А - перегрузка сокращает срок службы.
• При использовании с люминесцентными или LED-светильниками - учитывайте коэффициент мощности, чтобы не превысить предельную нагрузку в 40 В·А.
• При монтаже в плотно укомплектованных щитах - оставьте минимум 10 мм свободного пространства вокруг контактора для теплоотвода.
