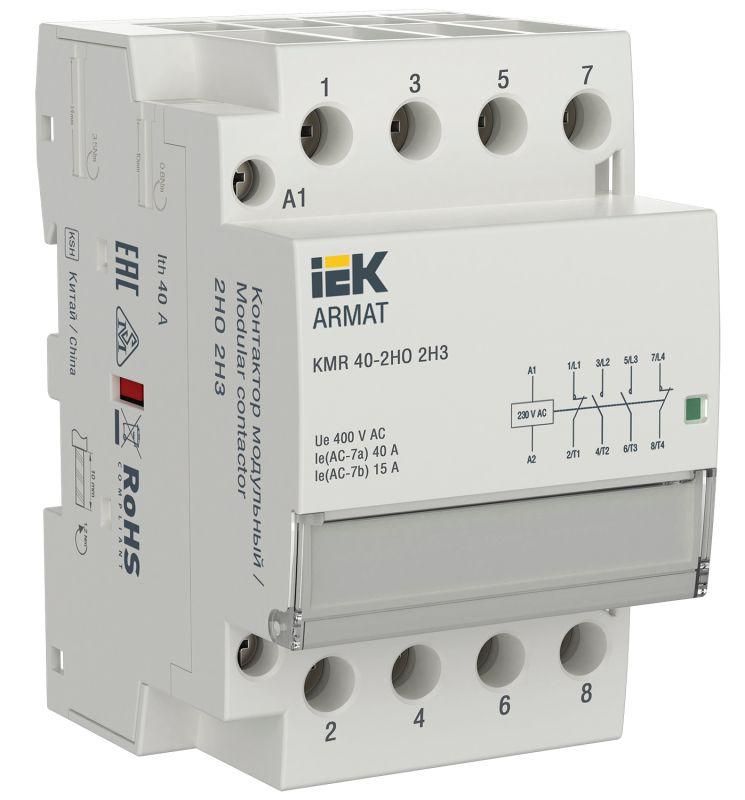

Контактор модульный KMR 40А 230В AC 2НО 2НЗ ARMAT IEK AR-KMR10-040-22-230

Контактор модульный 40А 230В AC 2 нормально открытых 2 нормально закрытых от бренда IEK (ИЭК), артикул ar-kmr10-040-22-230, предназначен для автоматического включения и отключения нагрузок до 40 А в сетях переменного тока. Он подходит для управления освещением, насосами, нагревательными элементами и маломощными двигателями, устанавливается на DIN-рейку в щитах контроля.

Назначение и область применения

Контактор модульный 40А 230В AC 2 нормально открытых 2 нормально закрытых используется для дистанционного управления мощными нагрузками через слабые сигналы управления. Подходит для:

• Автоматизации систем отопления и вентиляции;
• Управление насосами, компрессорами и циркулярными станками;
• Коммутация светильников и группового освещения;
• Работа в паре с терморегуляторами, таймерами или PLC-контроллерами.

Подключение осуществляется через катушку 230 В AC - её можно запитать от бытовой сети 220–240 В без дополнительных преобразователей.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает контактная группа при температуре +40 C.
• Напряжение катушки: 230 В AC - требует именно переменного тока, не совместимо с DC.
• Число полюсов: 4 - четыре силовых контакта, позволяют переключать три фазы и ноль одновременно.
• Контакты управления: 2 нормально открытых (NO) + 2 нормально закрытых (NC) - используются для сигнализации, блокировок или обратной связи.
• Номинальное напряжение нагрузки: 400 В - допустимый максимум для подключаемой цепи, соответствует трёхфазным сетям 380 В.
• Монтаж: на DIN-рейку шириной 35 мм; занимает 3 модуля (54 мм); глубина установки - 68 мм.
• Защита IP20: защищён от прикосновений к токоведущим частям и крупной пыли, но не герметичен - не для улицы и сырых помещений.
• Подключение: винтовые зажимы - надёжно, но требуют периодической проверки затяжки.

Совместимость и монтаж

Контактор модульный 40А 230В AC 2 нормально открытых 2 нормально закрытых совместим с любыми DIN-рейками стандарта EN 60715. Установка выполняется просто: защёлкиваются два фиксатора сверху и снизу. Для подключения:

• Силовые провода (L1-L3, N) подключаются к верхним и нижним клеммам - важно соблюдать полярность при однофазном использовании.
• Катушка управления подключается к двум клеммам A1/A2 - не путать с силовыми!
• Вспомогательные контакты (NO/NC) находятся справа - подходят для подключения кнопок, индикации или интерлоков.

Не используйте многожильные провода без наконечников - возможен перегрев и ослабление контакта.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Серия ARMAT прошла испытания на механическую износостойкость (до 1 млн операций) и тепловую стабильность. Отсутствие вибраций и шума при работе снижает риск возникновения дуги и повышает безопасность обслуживания.

Преимущества

• Бесшумная работа катушки - идеален для жилых и офисных помещений.
• Высокая долговечность - рассчитан на длительную работу в режиме частых включений.
• Универсальность контактов - наличие NO и NC позволяет реализовать сложные алгоритмы управления без внешних реле.
• Компактность - всего 3 модуля вместо громоздких аналогов.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - IP20 недостаточно для таких сред.
• Катушка работает только от 230 В AC - нельзя использовать с 12/24 В постоянного тока, даже если есть другие модели в серии.
• Не рекомендован для частого пуска двигателей с высоким моментом (например, компрессоров) более 10 раз в час - требуется специальный класс AC-15.
• Запрещено превышать 40 А - при перегрузках возможна сварка контактов.

Примеры использования

• Система отопления: термостат замыкает цепь катушки - контактор включает котельный насос.
• Освещение торгового зала: таймер управляет катушкой, включая/выключая группы светильников по расписанию.
• Конвейер: датчик положения активирует NO-контакт, который в свою очередь включает двигатель через этот же контактор.

Практические советы

• Выбирая контактор, всегда проверяйте соответствие тока нагрузки - 40 А это предел, лучше иметь запас 10–15 %.
• При монтаже в плотном щите учтите глубину 68 мм - обеспечьте свободное пространство позади.
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при больших токах.
• Для защиты от скачков напряжения рекомендуется установить варистор или RC-цепь на катушку.
• Если нужна функция аварийного отключения - используйте один из NC-контактов в цепи кнопки “Стоп”.
