Контактор модульный КМ 40А 2NО+2NC (3 мод.) PROxima| km-3-40-22 | EKF

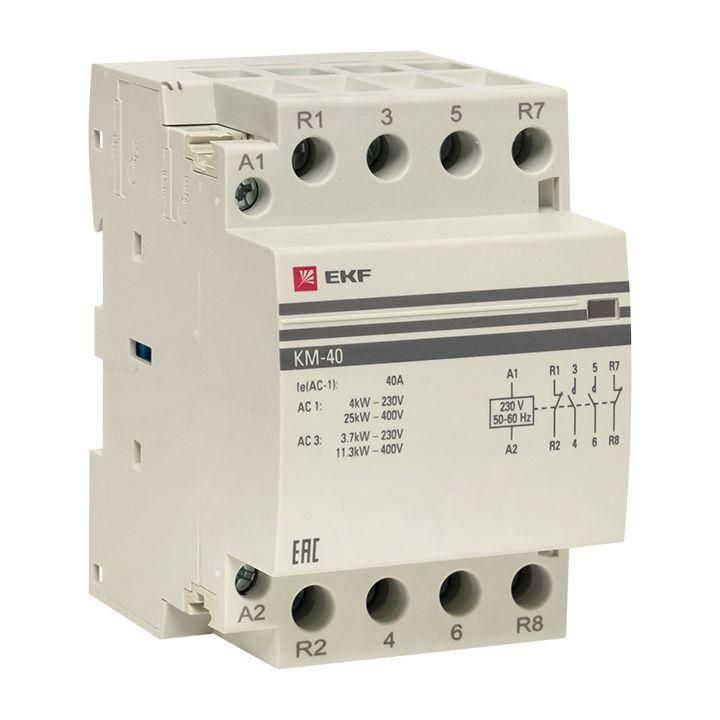

Контактор модульный EKF PROxima KM-3-40-22 - устройство для дистанционного включения и отключения нагрузки до 40 А в цепях переменного тока. Подходит для установки на DIN-рейку в распределительных щитах, используется в автоматике промышленного и бытового оборудования.

Назначение и область применения

Контактор модульный EKF PROxima KM-3-40-22 предназначен для частого включения и выключения электрических нагрузок: двигателей, нагревательных элементов, освещения, насосов и других устройств. Его применяют в системах автоматизации, где требуется управление силовой цепью через слабые управляющие сигналы - например, от терморегулятора, таймера или PLC. Устройство работает в сетях с напряжением 230–400 В и рассчитано на коммутацию как медных, так и алюминиевых проводов.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 230–400 В (переменный ток)
• Напряжение катушки управления: 184–253 В (работает при колебаниях +-15% от 220 В)
• Количество силовых полюсов: 4
• Количество нормально-открытых (НО) контактов: 2
• Количество нормально-закрытых (НЗ) контактов: 2
• Максимальная переключаемая мощность: 3700 Вт
• Категория применения: AC-1 (для активных нагрузок, таких как ТЭНы, лампы)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от пыли и влаги)
• Количество модулей: 3 (стандартный размер для шкафов)
• Глубина монтажа: 60 мм
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор модульный EKF PROxima KM-3-40-22 монтируется на DIN-рейку шириной 35 мм. Для фиксации достаточно защелкнуть его в нижней части рейки - никаких болтов или инструментов не требуется. Глубина монтажа 60 мм позволяет установить его даже в компактных щитках, если есть достаточное пространство сзади. Управление осуществляется через катушку: при подаче напряжения 184–253 В на её выводы происходит срабатывание. Силовые клеммы рассчитаны на зажим проводов сечением до 16 мм2. Коммутировать можно как медные, так и алюминиевые провода - предварительно зачищенные и, при необходимости, установленные с переходными наконечниками.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в распределительных устройствах. Категория применения AC-1 указывает на то, что контактный механизм оптимизирован для работы с активными нагрузками - без значительных пусковых токов. Защита IP20 обеспечивает безопасность при работе внутри закрытых щитов, но не предназначена для открытых или влажных помещений. Применение вне температурного режима, указанного производителем, может привести к снижению надежности.

Преимущества

• Высокий ресурс коммутаций благодаря качественным материалам контактов
• Удобная компоновка: 2 НО и 2 НЗ контакта позволяют реализовать сложные схемы управления без внешних реле
• Поддержка алюминиевых проводов - экономичное решение для старых объектов
• Длинная гарантия (7 лет) свидетельствует о высокой надежности сборки
• Возможность дополнительной комплектации - например, установки блокировочных или вспомогательных контактов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запыленности или на улице - степень защиты IP20 исключает такие среды
• Катушка управления требует стабильного напряжения 184–253 В; при более низком или высоком напряжении возможны отказы в срабатывании
• Не рекомендован для коммутации индуктивных нагрузок с большими пусковыми токами (например, крупных асинхронных двигателей) - для этого нужны контакторы категории AC-3
• Не имеет встроенной тепловой защиты - необходимо использовать внешние автоматы или тепловые реле

Примеры использования

• Автоматическое включение/выключение конвекторов в системе отопления
• Управление насосами в системах водоснабжения по сигналу от датчиков уровня
• Коммутация светильников в системах умного дома
• Удалённое включение станков или конвейеров через кнопочные посты
• Логика переключения между основным и резервным источником питания

Практические советы

• Проверьте соответствие напряжения катушки (184–253 В) с выходом вашего управляющего устройства - чаще всего это 220 В, но при проседании сети ниже 184 В контактор не сработает
• При использовании алюминиевых проводов обязательно используйте наконечники типа ШМ или ШМЦ - они предотвращают окисление и плохой контакт
• Не забудьте про свободное место за щитом: глубина монтажа 60 мм требует минимум 70–80 мм внутреннего объема
• Если нужна сигнализация состояния контактора - используйте дополнительные контакты, доступные для комплектации
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор или RC-цепочку
