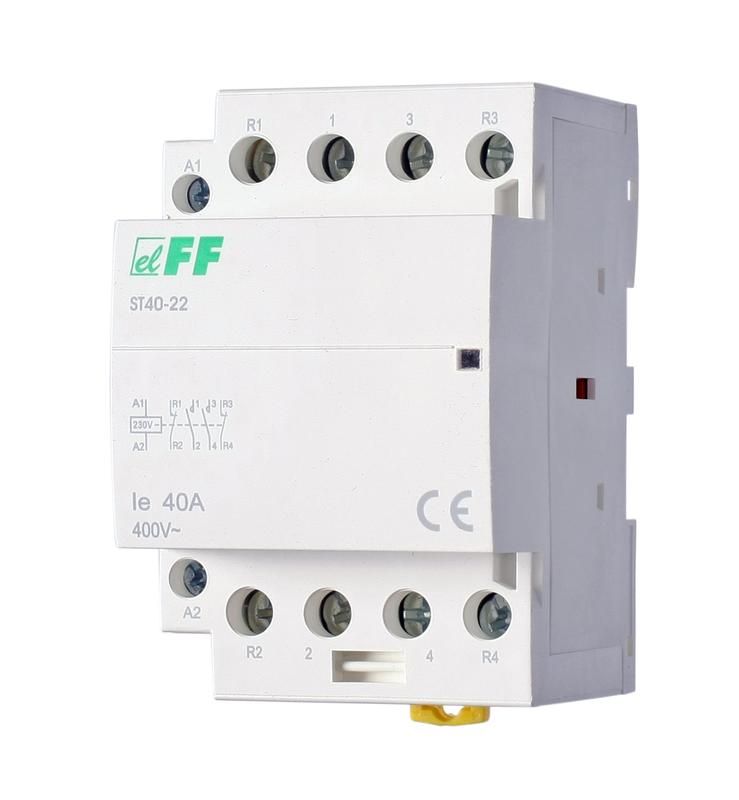

Контактор модульный ST40-22 - EA13.001.019 Евроавтоматика

Контактор модульный ST40-22 от Евроавтоматика - устройство для дистанционного включения и отключения электрических цепей с током до 40 А. Подходит для установки на DIN-рейку в распределительных щитах, где требуется надёжное управление мощными нагрузками. Артикул ea13.001.019 обеспечивает совместимость со стандартными системами автоматизации.

Назначение и область применения

Контактор модульный ST40-22 предназначен для частого коммутирования силовых цепей переменного тока. Он используется там, где необходимо управлять оборудованием удалённо - например, запускать и останавливать двигатели, нагревательные элементы, насосы или освещение. Устройство применяют в промышленном оборудовании, системах вентиляции, конвейерах, станках и других устройствах с высокими токовыми нагрузками. Контактор ST40-22 работает в шкафах управления, где важна компактность и возможность быстрого обслуживания.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный рабочий ток: 40 А
• Число силовых полюсов: 4
• Количество контактов: 2 нормально замкнутых (2NC) + 2 нормально разомкнутых (2NO)
• Мощность потребления катушки: 6,4 Вт
• Максимальная нагрузка: 2480 В·А
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей: 3 (занимает 3 места на рейке)
• Глубина монтажа: 65 мм
• Диапазон рабочих температур: от –25 C до +50 C
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без воздействия агрессивной среды)
• Тип подключения: винтовые зажимы
• Исполнение: нереверсивное (не меняет направление вращения )

Совместимость и монтаж

Контактор ST40-22 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Подключить провода можно через винтовые зажимы: входные - на верхние клеммы, выходные - на нижние. Обязательно соблюдать момент затяжки: недостаточно плотно - риск перегрева; слишком сильно - повреждение контактной группы. Глубина монтажа 65 мм требует достаточного свободного пространства внутри шкафа. Наличие двух NC-контактов позволяет использовать их для блокировочных цепей или сигналов состояния.

Безопасность и стандарты

Контактор соответствует требованиям безопасности для оборудования класса IP20 - предотвращает случайный доступ к токоведущим частям пальцами, но не защищён от пыли и брызг. Применяется только во внутренних помещениях с контролируемой средой. Климатическое исполнение УХЛ4 допускает работу в неотапливаемых помещениях при минусовой температуре, однако избегайте установки рядом с источниками пара, масла или химически активных веществ. Максимальная нагрузка 2480 В·А указывает на предельную мощность, которую можно безопасно коммутировать - превышение вызовет перегрузку и отказ.

Преимущества

• Высокая долговечность благодаря прочному механизму переключения
• Визуальный индикатор состояния: поднятый красный флажок показывает, что контактор включен
• Энергоэффективность: катушка потребляет всего 6,4 Вт, снижает тепловую нагрузку на шкаф
• Компактность: занимает всего 3 модуля на DIN-рейке, экономит место в щите
• Простота диагностики: легко определить состояние по флажку без тестирования

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 исключает использование на улице или в сырых местах
• Запрещено применять в средах с взрывоопасными газами, паром, аэрозолями или значительным количеством металлической пыли
• Не рекомендовано для частого включения/выключения более 1200 раз в час - возможен преждевременный износ контактов
• Не поддерживает реверсирование двигателей - для этого нужны два контактора или специальные реверсивные модели
• Требуется минимальная нагрузка около 1–2 А для стабильной работы - слаботочные цепи (<0,5 А) могут вызывать “прилипание” контактов

Примеры использования

• Управление трёхфазным электродвигателем 15 кВт через четырёхполюсный контактор ST40-22
• Автоматический запуск системы вентиляции после достижения заданной температуры
• Коммутирование светового контура в производственном цеху с помощью одного NO-контакта
• Использование NC-контактов для аварийной остановки - при срабатывании термореле питание отключается
• Обеспечение интерлокинга между двумя механизмами: один двигатель включается только когда другой выключен

Практические советы

• Выбирая контактор ST40-22, проверьте соответствие напряжения катушки (230 В AC) вашей сети управления - неверное напряжение приведёт к постоянному срабатыванию или отказу
• Для увеличения срока службы используйте RC-цепочки или варисторы на катушке - они гасят импульсы при отключении
• При сборке шкафа учтите глубину монтажа (65 мм): не закрывайте переднюю часть герметичными крышками, чтобы был доступ к флажкам
• Если нужна большая плотность компоновки - другие контакторы серии ST имеют аналогичные параметры, но меньше модулей
• Не забудьте про обязательную маркировку цепей управления и силовых контактов - особенно важно при наличии нескольких контакторов в одном шкафе
