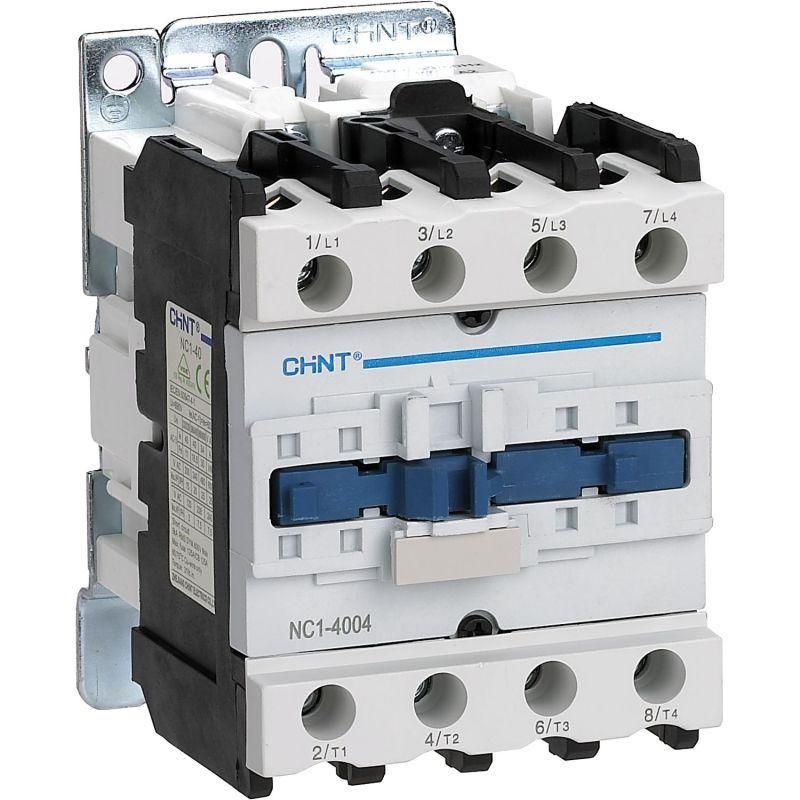

Контактор NC1-4004 4п (4НО) 40А кат. 230В AC (R) CHINT 222143

Контактор NC1-4004 40А 4P 230В 50Гц от бренда CHINT предназначен для частого включения и отключения электродвигателей и других мощных нагрузок в промышленных системах. Этот контактный аппарат из серии NC1 обеспечивает надёжную коммутацию при напряжении 230 В переменного тока и токе до 40 А.

Назначение и область применения

Контактор NC1-4004 40А 4P 230В 50Гц используется для управления трёхфазными электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим удалённого или автоматического включения/выключения. Подходит для установки в распределительных щитах на производстве, в логистических комплексах и объектах ЖКХ. Может работать в составе магнитных пускателей, особенно когда сочетается с тепловыми реле - так обеспечивается защита от перегрузок и сверхтоков.

Технические характеристики

• Тип изделия: контактор
• Тип тока: переменный (AC)
• Номинальный ток: 40 А
• Напряжение катушки: 230 В, 50 Гц
• Количество главных контактов: 4 (3 полюса для фаз + 1 для нейтрали или заземления - в зависимости от схемы)
• Количество вспомогательных контактов: 2 (обычно 1 нормально открытый и 1 нормально замкнутый - для сигнализации и управления)
• Частота: 50 Гц

Совместимость и монтаж

Контактор NC1-4004 40А 4P 230В 50Гц монтируется на DIN-рейку 35 мм, что соответствует стандартной практике сборки промышленных шкафов. Главные контакты рассчитаны на прямое подключение медных проводов сечением до 16 мм2. Для подключения катушки используйте два вывода A1 и A2 - они расположены на передней панели. Вспомогательные контакты доступны через боковые клеммы. Устройство совместимо с дополнительными модулями серии NC1: блоками выдержки времени, реверсивными переключателями и блоками КРМ. Нельзя подключать к постоянному току - катушка работает только на 230 В переменного тока.

Безопасность и стандарты

Контактор NC1-4004 40А 4P 230В 50Гц соответствует международным стандартам IEC 60947-4-1. Обладает классом защиты IP20 - не защищён от попадания воды или пыли, поэтому применяется только внутри закрытых щитов. Максимальная температура окружающей среды - +40 C. Не рекомендуется использование в условиях повышенной влажности, запылённости или химически активной среды без дополнительной герметизации.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций включения/отключения
• Устойчивость к импульсным помехам благодаря экранированной катушке
• Широкий спектр совместимости с аксессуарами серии NC1 - легко адаптировать под сложные схемы управления
• Стандартный форм-фактор и DIN-монтаж - удобно интегрировать в существующие системы

Ограничения применения

• Не предназначена для работы с постоянным током - катушка 230 В AC не сработает на DC
• Недопустимо превышать номинальный ток 40 А - риск сваривания контактов и выхода из строя
• Не имеет встроенной защиты от перегрузки - обязательно требуется внешнее тепловое реле
• Запрещено открывать корпус во время работы - высокое напряжение на клеммах!

Примеры использования

• Управление трехфазным двигателем воздуходувки в системе вентиляции
• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Составная часть магнитного пускателя типа “звезда-треугольник” для плавного запуска двигателя
• Коммутирующее устройство в линии конвейера с программным управлением

Практические советы

• При подборе контактора NC1-4004 40А 4P 230В 50Гц проверьте соответствие напряжения катушки вашей сети - 230 В +-10%
• Используйте предохранители на входе - даже при наличии теплового реле нужна быстрая защита от КЗ
• Если планируете реверс, выбирайте пару контакторов NC1 с механической блокировкой - исключите одновременное включение
• Проверяйте затяжку клемм после первого включения - нагрев может вызвать ослабление соединений
• Для длительной службы регулярно осматривайте контакты на наличие следов дугового износа - при потемнении или задирах замените контактную группу
