Контактор модульный КМ 40А 4NC (3 мод.) PROxima| km-3-40-04 | EKF

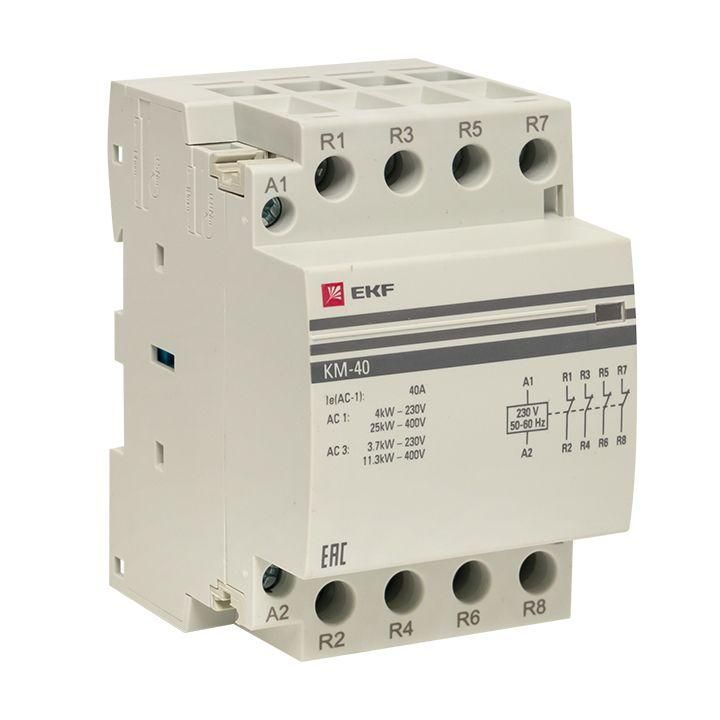

Контактор модульный EKF PROxima KM-3-40-04 - устройство для дистанционного включения и отключения нагрузки до 40 А в цепях переменного тока. Подходит для автоматизации бытовых и промышленных систем, где требуется надёжная коммутация с управлением через слаботочную катушку.

Назначение и область применения

Контактор модульный EKF PROxima KM-3-40-04 используется для удалённого управления силовыми цепями переменного тока. Его применяют там, где нужна частая коммутация: запуск двигателей, управление нагревательными элементами, включение освещения или вентиляции. Устройство особенно удобно в распределительных щитах с DIN-рейкой - его можно легко установить рядом с автоматическими выключателями и УЗО.

Технические характеристики

• Номинальный ток: 40 А - способен работать с нагрузкой до 3700 Вт при напряжении 230–400 В
• Четыре нормально-разомкнутых (НО) контакта - все контакты замыкаются одновременно при включении
• Четыре полюса - позволяет управлять трёхфазной нагрузкой + нулевой проводник (или четырёхпроводной однофазной)
• Напряжение катушки управления: 184–253 В AC - совместимо с сетью 220 В +-10%
• Тип тока: переменный (AC) - не предназначен для постоянного тока

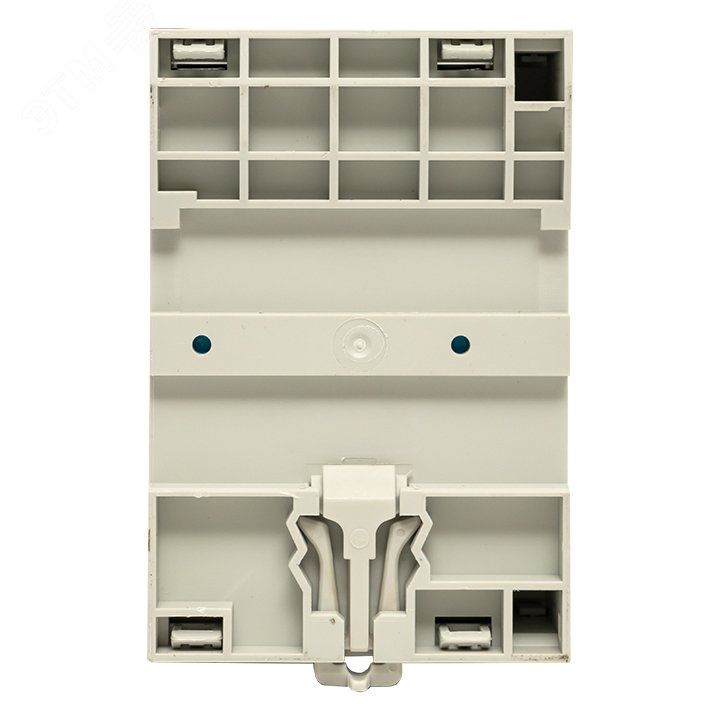

• Способ монтажа: на DIN-рейку шириной 35 мм
• Занимает 3 модуля (54 мм) - компактный размер для плотной сборки шита
• Глубина монтажа: 60 мм - требует свободного места за щитом
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Категория применения: AC-1 - для активных нагрузок (нагреватели, лампы); не рекомендуется для индуктивных нагрузок с высоким пусковым током без дополнительной защиты
• Гарантия: 84 месяца

Совместимость и монтаж

Контактор EKF PROxima KM-3-40-04 устанавливается на стандартную DIN-рейку типа TS35. Для подключения входных и выходных проводов используются зажимы с моментом затяжки 0,8–1,2 Нм. Максимальное сечение провода - 16 мм2 (медный) или 25 мм2 (алюминиевый). Присоединение возможно как с верхней, так и с нижней стороны - гибкая схема подводки. Обязательно соблюдайте минимальную глубину монтажа 60 мм - недостаток места может помешать фиксации или вызвать перегрев.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP20 предотвращает случайное прикосновение к токоведущим деталям, но не обеспечивает герметичность. Не используйте в помещениях с повышенной влажностью, пылью или агрессивной средой - для таких условий нужны контакторы с более высокой степенью защиты.

Преимущества

• Высокая механическая долговечность - рассчитан на десятки тысяч операций включения/выключения
• Поддержка алюминиевых и медных проводов - универсальность при подключении существующих кабельных систем
• Компактный формат 3 модуля - экономит место в щите
• Явное положение контактов - визуальное определение состояния (вкл./выкл.) по положению рычага
• Совместим с продукцией EKF PROxima - одинаковые размеры и крепления позволяют использовать в одной системе с другими модульными устройствами

Ограничения применения

• Не предназначено для работы с индуктивными нагрузками свыше 10 кВт (например, крупные двигатели) - возможны дуговые пробои
• Не подходит для частотного регулирования - работает только в режиме включения/отключения
• IP20 исключает применение во влажных, пыльных или наружных условиях
• Катушка управления требует стабильного напряжения 184–253 В - при просадках ниже 184 В контакт может не сработать
• Не имеет встроенной защиты от перегрузки - обязательно сочетать с автоматическим выключателем

Примеры использования

• Управление тепловыми завесами в торговых центрах
• Автоматическое включение насосов в системах водоснабжения
• Коммутирование групп светильников в офисных помещениях
• Управление печами, сушильными камерами и другим оборудованием с активной нагрузкой
• Централизованное управление кондиционерами в многоквартирном доме

Практические советы

• Выбирайте автоматический выключатель с номиналом 40 А или чуть выше (например, 50 А) для защиты контактора от перегрузки
• При использовании алюминиевых проводов - обязательно используйте переходные наконечники и проверяйте затяжку после первых нескольких включений
• Не монтируйте контактор рядом с источниками сильного тепла - температура вокруг должна оставаться ниже +40 C
• Для частого включения (более 10 раз в час) - убедитесь, что нагрузка не превышает 80% от номинала (не более 32 А)
• Проверьте соответствие напряжения катушки - если в вашей сети часто бывают скачки, лучше выбрать модель с более широким диапазоном или стабилизатор
