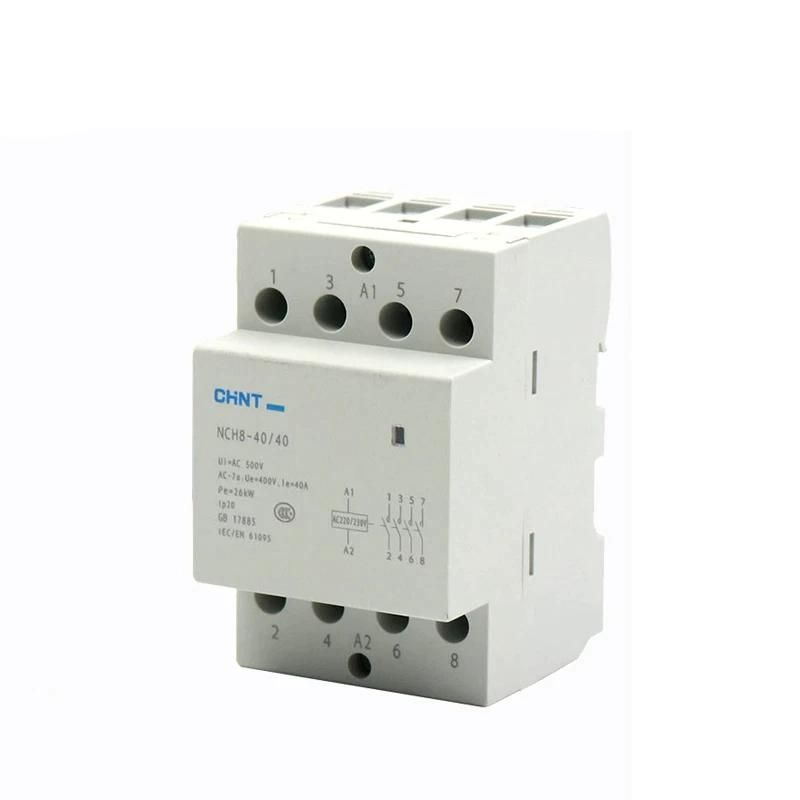

Контактор модульный NCH8-40/40 40A 4НО AC220/230В, 50Гц (R) | 256099 CHINT

Контактор модульный NCH8-40/40 от CHINT - устройство для автоматического включения и отключения нагрузки до 40 А в сетях переменного тока 230 В. Артикул 256099 подходит для установки на DIN-рейку в распределительных щитах, где требуется управление мощными потребителями через слабые управляющие сигналы.

Назначение и область применения

Контактор модульный NCH8-40/40 используется для коммутации силовых цепей с помощью слабого управляющего сигнала 230 В AC. Он применяется там, где нужна дистанционная или автоматическая работа оборудования: насосы, вентиляторы, конвейеры, системы освещения, тепловые элементы. Подходит для систем управления на базе реле времени, терморегуляторов, PLC и других контроллеров.

Технические характеристики

• Номинальный рабочий ток: 40 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Напряжение цепи управления: 230 В AC - требует именно такого напряжения для срабатывания катушки; не работает от 12 В, 24 В или постоянного тока;
• Количество нормально открытых контактов: 4 - все контакты замыкаются при подаче напряжения на катушку, размыкаются при её обесточивании;
• Номинальное напряжение главной цепи: 400 В - допустимо использовать в трёхфазных сетях до 400 В между фазами;
• Категория применения: AC-1 - предназначен для коммутации активных нагрузок (нагревательные элементы, лампы); не рекомендован для двигателей с частыми пусками;
• Ширина: 3 модуля - занимает три стандартных места на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 65,5 мм - необходимо учитывать свободное пространство за щитом;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и влаги - устанавливается только внутри закрытых щитов.

Совместимость и монтаж

Контактор NCH8-40/40 совместим с любыми DIN-рейками стандарта EN 60715. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Клеммы для подключения питания и нагрузки расположены сверху и снизу, управляющая катушка - сбоку. Для подключения проводов используйте жилы сечением до 10 мм2. Убедитесь, что в щите есть место глубиной минимум 70 мм с учётом зазора для вентиляции.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и имеет сертификаты RoHS. Конструкция выполнена из самозатухающих материалов, предотвращающих распространение пламени. Защита IP20 исключает случайное прикосновение к токоведущим частям при установленном корпусе. Катушка и контакты рассчитаны на долгую жизнь при номинальных нагрузках.

Преимущества

• Модульная компоновка - легко интегрируется в стандартные шкафы без доработки;
• Чёткая схема на корпусе - позволяет быстро определить назначение каждой клеммы даже новому монтажнику;
• Высокая изоляция материалов - снижает риск пробоя и короткого замыкания;
• Низкий уровень потерь - обеспечивает экономию электроэнергии при длительной работе;
• Удобная визуальная индикация состояния - положение рычага показывает, включен ли контакт.

Ограничения применения

• Не предназначено для работы с индуктивными нагрузками типа асинхронных двигателей - при частых пусках возможен быстрый износ контактов;
• Запрещено использование вне закрытых щитов - IP20 не защищает от влаги, пыли и механических повреждений;
• Работает только при напряжении 230 В AC - несовместим с 12/24 В DC или другими уровнями напряжения;
• Не подходит для сред с высокой запылённостью или химически агрессивной средой - отсутствует герметизация.

Примеры использования

• Автоматическое включение водяного насоса по сигналу от датчика уровня воды;
• Управление группой светильников через таймер или датчик движения;
• Коммутирование нагревательных элементов в сушильных камерах;
• Подключение вентиляторов в HVAC-системах по команде от термостата.

Практические советы

• Перед монтажом проверьте соответствие напряжения управления - подача 110 В не вызовет срабатывания, а 400 В может повредить катушку;
• При подключении многожильных проводов используйте наконечники - они предотвращают ослабление контакта;
• Не забудьте про заземление металлического корпуса щита - хотя сам контактор не требует заземления, безопасность всей системы зависит от правильного заземления;
• При использовании в системах с частыми включениями (более 10 раз в час) рассмотрите возможность применения контактора с более высокой категорией применения (например, AC-3);
• Проверяйте температурный режим вокруг устройства - при температуре выше +40 C возможна деградация сроков службы.
