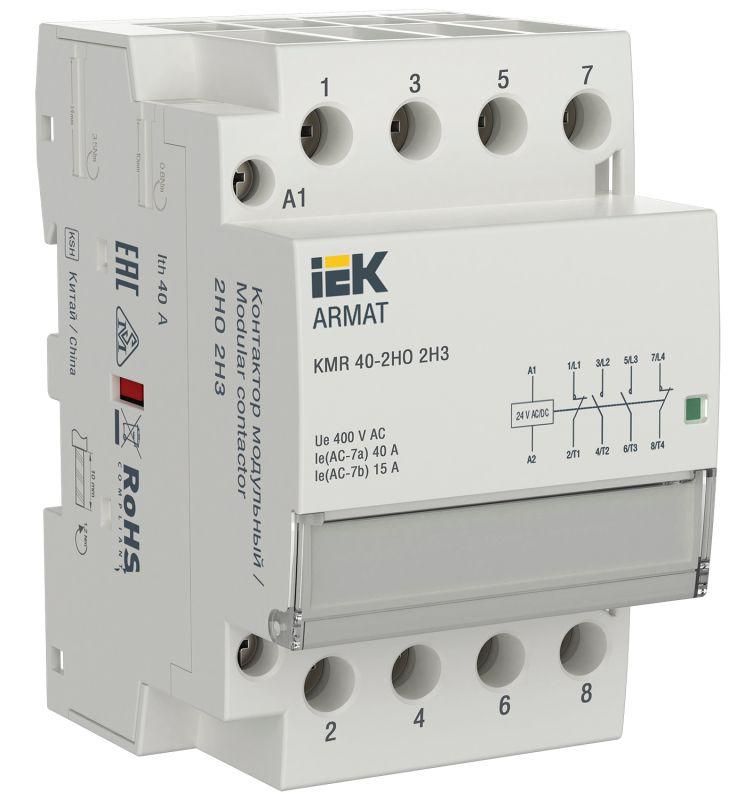

Контактор модульный KMR 40А 24В AC/DC 2НО 2НЗ ARMAT IEK AR-KMR20-040-22-024

Контактор модульный KMR 40А 24В AC/DC 2 нормально открытых 2 нормально закрытых от бренда IEK (ИЭК) в серии ARMAT предназначен для дистанционного включения и выключения нагрузок до 40 А в сетях переменного и постоянного тока. Артикул ar-kmr20-040-22-024 подходит для автоматизации систем освещения, отопления, насосов и маломощных двигателей на DIN-рейке.

Назначение и область применения

Контактор модульный KMR 40А 24В AC/DC 2 нормально открытых 2 нормально закрытых используется для коммутации силовых цепей с помощью слаботочных управляющих сигналов. Подходит для управления:

• Осветительными системами;
• Теплообменниками, котлами и системами отопления;
• Насосами и циркуляционными установками;
• Маломощными электродвигателями (до 40 А);
• Линиями управления в панелях автоматики.

Управление осуществляется через катушку 24 В - это безопасное напряжение, часто применяемое в промышленной автоматике и системах контроля.

Технические характеристики

• Номинальный ток: 40 А - максимальный допустимый ток через главные контакты при работе в категории AC-1 (резистивная нагрузка).
• Напряжение катушки: 24 В AC/DC - работает как от переменного, так и от постоянного тока; совместимо с большинством PLC и контроллеров.
• Число полюсов: 4 - четыре пары силовых контактов, позволяют переключать три фазы + ноль или использовать как два двухполюсных контактора.
• Контакты управления: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и обратной связи.
• Номинальное напряжение нагрузки: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В.
• Степень защиты IP20: защищён от доступа пальцев и крупных частиц, но не герметичен - требует установки внутри щита.
• Монтаж: на DIN-рейку 35 мм, занимает 3 модуля (54 мм шириной).
• Глубина монтажа: 68 мм - учтите свободное пространство за щитом.
• Подключение: винтовые зажимы - надёжно, но требуют периодической проверки затяжки.
• Исполнение: нереверсивное - нельзя менять направление вращения двигателя без внешней схемы.

Совместимость и монтаж

Контактор модульный KMR 40А 24В AC/DC 2 нормально открытых 2 нормально закрытых легко устанавливается на стандартную DIN-рейку. Для монтажа требуется минимум 68 мм глубины в шкафу. Убедитесь, что провода подходят по сечению - рекомендовано 0,5–10 мм2 для силовых клемм, 0,2–2,5 мм2 для управляющей катушки. Соединения выполняются винтовым способом - перед первым запуском проверьте затяжку. Контакты управления (НО и НЗ) можно использовать для подключения индикации, блокировки других устройств или формирования цепей безопасности.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет материалы, устойчивые к нагреву и горению. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - не применяйте вне закрытых щитов. Отсутствие вибраций и шума при работе снижает риск механического износа и повышает долговечность.

Преимущества

• Универсальная катушка 24 В AC/DC - один контактатор заменяет два разных варианта (переменный/постоянный ток).
• Высокая надёжность контактов - оптимизированная конструкция исключает сваривание и арking даже при частых включениях.
• Бесшумная работа - особенно важно в жилых помещениях и офисах с установленными щитами рядом.
• Наличие четырёх силовых полюсов позволяет коммутировать трёхфазные нагрузки без дополнительных аппаратов.
• Расширенный набор вспомогательных контактов (2 НО + 2 НЗ) даёт гибкость в проектировании схем управления.

Ограничения применения

• Не предназначена для реверсивных схем - для изменения направления двигателя нужен второй контактор или специальный реверсивный пускатель.
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительной защиты корпуса.
• Максимальный ток 40 А - не подходит для мощных двигателей выше 11–15 кВт (зависит от класса нагревостойкости).
• Не имеет встроенной тепловой защиты - для защиты от перегрузок требуется отдельный тепловое реле.
• Винтовые зажимы требуют регулярного обслуживания - ослабление контактов может вызвать перегрев.

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня.
• Управление группой светильников в помещении через PLC с выходом 24 В DC.
• Переключение режима работы котла между основным и резервным источником питания.
• Контроль включения вентилятора в шкафу управления по температурному датчику.

Практические советы

• Выбирая этот контактор, убедитесь, что ваша система управления выдает именно 24 В - слишком высокое напряжение выведет катушку из строя.
• При использовании в цепях с индуктивной нагрузкой (двигатели, реле) добавьте RC-цепочку или варистор для гашения помех.
• При монтаже в плотном щите соблюдайте минимальный зазор 10 мм вокруг контактора - он может нагреваться при длительной нагрузке.
• Для удобства диагностики используйте вспомогательные контакты (НО/НЗ) для индикации состояния - например, подключите LED-индикатор к одному из НО контактов.
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление или подгорание снижают срок службы.
