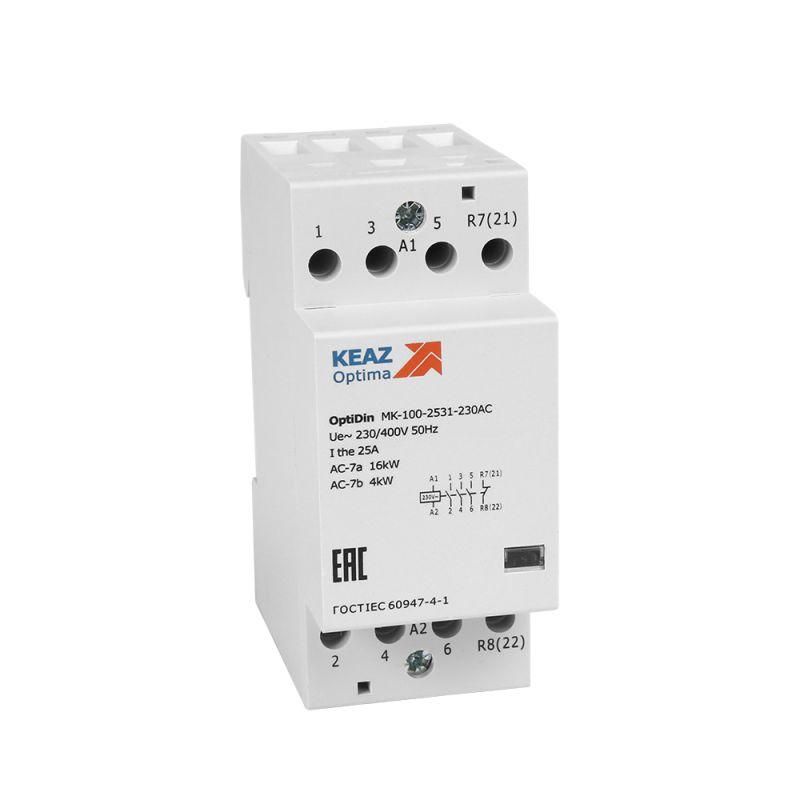

Контактор модульный OptiDin MK-100-2502-230AC | 321139 КЭАЗ

Контактор модульный 230В AC 2 нормально открытых контакта 25А OptiDin MK-100-2502-230AC - устройство для автоматического включения и отключения электрических цепей с током до 25 А. Применяется в системах управления оборудованием на DIN-рейке, особенно там, где важна надёжность, тихая работа и компактность. Произведён КЭАЗ в серии OptiDin, артикул MK-100-2502-230AC.

Назначение и область применения

Контактор модульный 230В AC 2 нормально открытых контакта 25А OptiDin MK-100-2502-230AC предназначен для коммутации силовых цепей постоянного или переменного тока с помощью слаботочного сигнала. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, требующим частого включения/выключения. Устанавливается в распределительных щитах промышленного, торгового и жилого назначения.

Технические характеристики

• Номинальное напряжение управления: 230 В переменного тока (AC)
• Номинальный ток силовых контактов: 25 А
• Число силовых полюсов: 2
• Тип контактов: 0 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Рабочее напряжение катушки: совместима с 24 / 48 / 110 / 230 В AC (при указанном значении 230 В - оптимизирована именно под него)
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Габариты: 1 модуль (17,5 мм), глубина монтажа 56 мм
• Материал корпуса: термостойкий пластик
• Максимальная нагрузка люминесцентными лампами: 14 В·А
• Категория применения: AC-7a (для управляемых нагрузок типа осветительных установок с лампами накаливания и люминесцентными лампами)

Совместимость и монтаж

Контактор модульный 230В AC 2 нормально открытых контакта 25А OptiDin MK-100-2502-230AC монтируется на стандартную DIN-рейку 35 мм. Для подключения силовых проводов используются винтовые зажимы - подходят медные одножильные провода сечением до 2,5 мм2. Управляющая катушка подключается к слаботочной цепи через клеммы A1/A2. Монтаж выполняется без инструментов: защёлкиваются фиксаторы на рейке. Глубина 56 мм позволяет установить его даже в узких щитках. Обратите внимание: контакты НО отсутствуют - устройство имеет только два замыкающих контакта (НЗ), что важно при проектировании схемы управления.

Безопасность и стандарты

Соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицирован для работы в условиях промышленного оборудования. Защита IP20 исключает случайный контакт с токоведущими частями, но не предназначена для установки во влажных или запылённых средах без дополнительной защиты. Компоненты выполнены из материалов, устойчивых к перегреву и горению.

Преимущества

• Визуальный индикатор положения контактов - легко определить состояние устройства без тестера
• Низкий уровень шума (<15 дБ) - подходит для помещений с повышенными требованиями к комфортности
• Низкое энергопотребление катушки (менее 3 Вт) - снижает тепловую нагрузку на щит и экономит энергию
• Широкий диапазон температур (-40…+60 C) - работает в холодных складах и жарких цехах
• Двойной разрыв контактов - повышает надёжность отключения и снижает риск сваривания
• Композитные материалы контактов позволяют коммутировать больше люминесцентных ламп, чем аналоги других производителей

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Отсутствие нормально открытых контактов - нельзя использовать в схемах, требующих размыкания цепи при отключении
• Поддерживается только переменный ток - не работает с постоянным напряжением
• Максимальная нагрузка люминесцентными лампами - 14 В·А; превышение вызывает преждевременный износ контактов
• Не рекомендован для частого включения/отключения более 1200 раз в час - возможен перегрев катушки

Примеры использования

• Управление световым оборудованием в офисах и торговых помещениях - включение/выключение группы люминесцентных ламп по расписанию
• Автоматическое отключение нагревателей в системах вентиляции при достижении заданной температуры
• Контроль работы насосов или маломощных двигателей в системах автономного водоснабжения
• Интеграция в системы безопасности - отключение оборудования при срабатывании датчиков

Практические советы

• При использовании в щитах с ограниченным пространством проверьте, чтобы глубина 56 мм не мешала установке соседних устройств
• Для увеличения срока службы контактов не используйте этот контактор для коммутации индуктивных нагрузок выше 14 В·А - лучше применить реле с дугогашением
• Проверяйте соответствие напряжения сети 230 В +-10% - отклонения могут снизить срок службы катушки
• При необходимости расширения функционала можно установить дополнительные вспомогательные контакты (если модель поддерживает) - убедитесь, что они совместимы с серия OptiDin
• При первом включении после длительного хранения - проверьте механическую свободу движения якоря: легкое постукивание по корпусу может помочь
