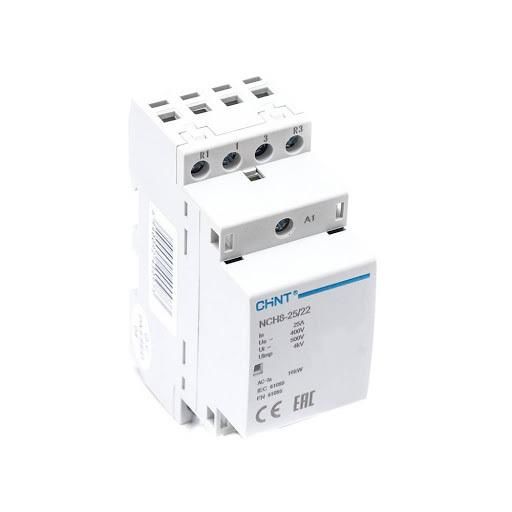

Контактор модульный NCH8-25/22 25A 2НЗ+2НО AC220/230В, 50Гц (R) | 256091 CHINT

Контактор модульный NCH8-25/22 от CHINT - устройство для автоматического включения и отключения нагрузки в цепях переменного тока. Подходит для управления оборудованием с током до 25 А, работает при напряжении управления 230 В. Артикул 256091 обеспечивает точную совместимость с DIN-рейкой и стандартными распределительными щитами.

Назначение и область применения

Контактор модульный NCH8-25/22 используется для дистанционного управления мощными нагрузками: насосами, вентиляторами, тепловыми элементами, светильниками и другим оборудованием, требующим частого включения-выключения. Применяется в системах автоматизации, промышленном оборудовании, бытовой и коммерческой электропроводке. Контакты позволяют управлять двумя цепями одновременно - одна на включение, вторая на отключение.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Напряжение цепи управления: 230 В AC, 50 Гц
• Максимальное напряжение силовой цепи: 400 В AC
• Количество контактов: 2 нормально замкнутых (NC) + 2 нормально разомкнутых (NO)
• Тип питания: переменный ток (AC)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Ширина: 4 модуля (стандартная ширина DIN-рейки)
• Глубина монтажа: 68 мм
• Категория применения: AC-1 - управление активными нагрузками (нагревательные элементы, лампы накаливания)

Совместимость и монтаж

Контактор NCH8-25/22 монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает 4 модуля - место в щите рассчитывается исходя из глубины 68 мм. Для подключения используются винтовые зажимы на входе и выходе. Все контакты доступны с лицевой стороны, что упрощает проверку и обслуживание. Комплектация включает фиксирующие защёлки и схему подключения на корпусе - её можно использовать как ориентир при сборке.

Безопасность и стандарты

Изготовлен из материалов с повышенной электроизоляцией, соответствует требованиям безопасности для оборудования класса I. Отсутствие защиты от пыли и влаги (IP20) делает его пригодным только для установки внутри закрытых щитов. Не предназначен для работы во влажных, пыльных или наружных условиях.

Преимущества

• Компактный размер позволяет экономить место в распределительных щитах
• Чёткая схема подключения на корпусе снижает риск ошибок при монтаже
• Устойчивый контакт при работе с током до 25 А - минимизация перегрева и искрения
• Работает с напряжением управления 230 В - совместим с большинством контроллеров и реле
• Высокая механическая долговечность благодаря качественным материалам

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC)
• Запрещено использование вне закрытых щитов из-за низкой степени защиты (IP20)
• Подходит только для активных нагрузок (AC-1); не рекомендован для двигателей или индуктивных нагрузок без дополнительной защиты
• Не имеет встроенной защиты от перегрузки - требуется внешний автоматический выключатель

Примеры использования

• Управление нагревательными элементами в термостатах
• Переключение режимов освещения в системах автоматического контроля
• Автоматическое включение/выключение вентиляторов в HVAC-системах
• Логика управления в панелях автоматики для станков и конвейеров
• Контроль двух независимых цепей через один управляющий сигнал (например, включение одного устройства и отключение другого)

Практические советы

• Проверьте соответствие напряжения управления (230 В) с выходом вашего контроллера - неверное напряжение вызовет отказ контактора
• При использовании в цепях с высокими импульсными нагрузками (например, светодиодные драйверы) добавьте RC-фильтр на вход управления
• Убедитесь, что провода подходят по сечению - для 25 А используйте жилы не менее 2,5 мм2
• При монтаже в плотном щите учтите глубину 68 мм - не забудьте про свободное пространство для открывания крышки
• Контактор NCH8-25/22 не является автономным устройством - всегда сочетайте его с автоматическим выключателем на 25–32 А для защиты от перегрузки
