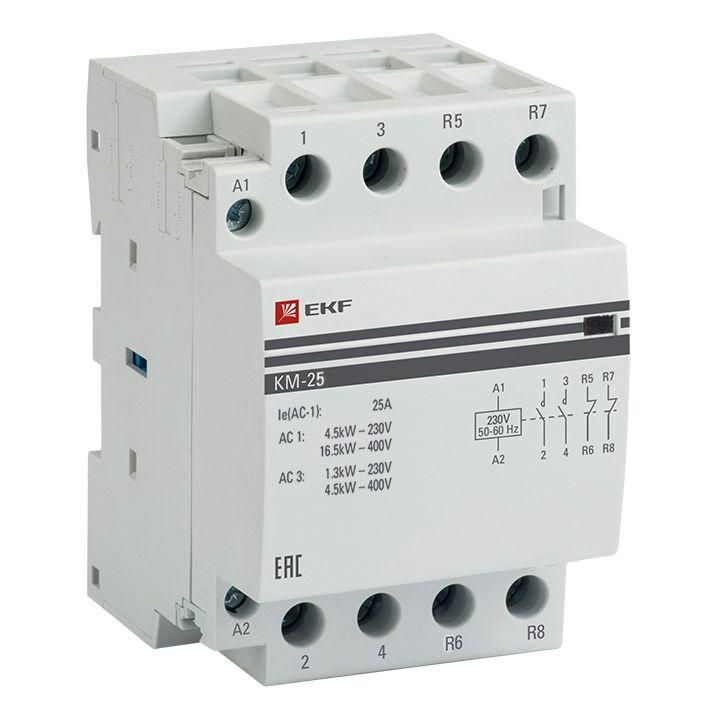

Контактор модульный КМ 25А 2NО+2NC (3 мод.) PROxima| km-3-25-22 | EKF

Контактор модульный EKF PROxima KM-3-25-22 предназначен для частого включения и отключения электрооборудования с нагрузкой до 25 А. Устройство устанавливается на DIN-рейку и подходит для автоматизации цепей освещения, нагревательных элементов и маломощных двигателей.

Назначение и область применения

Контактор модульный EKF PROxima KM-3-25-22 используется для удалённого управления силовыми цепями переменного тока. Его применяют там, где требуется надёжная коммутация с высокой долговечностью - например, в распределительных щитах, на производстве, в системах автономного отопления или управляемом освещении. Подходит для работы с лампами накаливания до 1300 Вт, тепловыми приборами, насосами и другими устройствами с активной или слабоиндуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения;
• Число полюсов: 4 - четыре отдельные силовые цепи, каждая с собственным набором контактов;
• Контакты: 2 нормально-открытых (НО) и 2 нормально-закрытых (НЗ) - позволяют реализовать базовые схемы управления, включая переключение режимов;
• Напряжение катушки управления: 184–253 В переменного тока - работает от стандартной сети 220 В; допускаются колебания +-15%;
• Номинальное напряжение силовой цепи: 230–400 В - совместим с однофазными и трёхфазными сетями;
• Тип тока: переменный - не постоянный ток;
• Количество модулей: 3 - занимает три ширины стандартного модуля (9 мм каждый);
• Глубина монтажа: 60 мм - требует достаточного свободного места внутри щита;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги;
• Категория применения: AC-1 - предназначена для коммутации активных нагрузок (например, нагреватели, лампы);
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных изделий.

Совместимость и монтаж

Контактор модульный EKF PROxima KM-3-25-22 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его на рейке зажимами сзади - никаких болтов или сверления не требуется. Присоединение проводов осуществляется через винтовые клеммы, поддерживающие как медные, так и алюминиевые жилы. Максимальное сечение провода - рекомендовано проверить в документации производителя, но типично для таких контакторов: до 16 мм2. Глубина 60 мм требует наличия минимум 70–80 мм свободного пространства перед контактами для удобного обслуживания.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-1 для контакторов категории AC-1. Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность - поэтому не во влажных помещениях, на улице или в местах с повышенной запылённостью. Отключение происходит механически - при потере питания контакты размыкаются без задержек, что повышает безопасность.

Преимущества

• Высокий ресурс коммутаций благодаря качественной магнитной системе и прочному материалу контактов;
• Наличие двух НО и двух НЗ контактов позволяет использовать одну единицу вместо нескольких - экономит место в щите;
• Поддержка алюминиевых проводов снижает затраты на монтаж в старых объектах;
• Длинная гарантия (7 лет) указывает на уверенность производителя в надёжности;
• Возможность дополнительной комплектации - можно добавить блокировки, вспомогательные контакты или фиксаторы.

Ограничения применения

• Не подходит для индуктивных нагрузок выше 1300 Вт - например, мощные двигатели или трансформаторы - риск подгорания контактов;
• IP20 не допускает использование в сырых, пыльных или открытых условиях - нужна защита в боксе или помещении;
• Катушка рассчитана только на переменный ток - нельзя применять с источниками постоянного напряжения;
• Не имеет функции защиты от перегрузки или короткого замыкания - обязательно сочетать с автоматическим выключателем.

Примеры использования

• Автоматическое включение группы галогенных ламп в торговом зале по таймеру;
• Управление группой инфракрасных обогревателей в складском ангаре;
• Коммутирование насоса в системе принудительной вентиляции;
• Функциональный элемент в схеме “перекрёстного” управления светом между двумя точками (в паре с кнопками).

Практические советы

• Выбирая этот контактор, убедитесь, что ваша нагрузка не превышает 25 А и является активной - для двигателей используйте более подходящую модель с категорией AC-3;
• При использовании алюминиевых проводов - плотно затяните клеммы, чтобы избежать окисления и перегрева;
• Не располагайте контактор рядом с мощными источниками помех (частотники, сварочные аппараты) - возможны ложные срабатывания;
• Обязательно подключите входную защиту - автоматический выключатель на 32 А или ниже - даже если нагрузка меньше 25 А;
• Проверьте глубину вашего щита: 60 мм - это больше, чем у многих модульных устройств, и может потребовать увеличенного корпуса.
