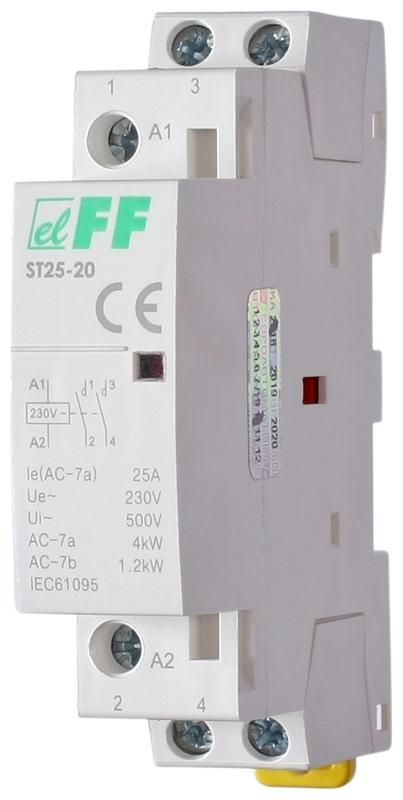

Контактор модульный ST-25-20 2НО 2.2Вт 1мод. монтаж на DIN-рейку F&F EA13.001.001 Евроавтоматика

Контактор модульный 2 нормально-открытых контакта 2.2 Вт 230 В 25 А 1 модуль монтаж на DIN-рейку от Евроавтоматика предназначен для дистанционного управления силовыми цепями переменного тока. Артикул ea13.001.001 обеспечивает надёжное коммутирование нагрузок до 25 А в распределительных щитах с монтажом на DIN-рейку.

Назначение и область применения

Контактор модульный используется для частого включения и отключения электрических цепей с высокой мощностью - например, двигателей, нагревательных элементов, освещения или насосов. Подходит для автоматических систем, где требуется управление через слаботочные сигналы (например, от терморегулятора, таймера или PLC). Применяется в промышленном оборудовании, бытовой автоматике, системах вентиляции и кондиционирования.

Технические характеристики

• Напряжение питания катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 25 А
• Количество нормально-открытых (НО) контактов: 2
• Число полюсов: 2
• Рабочая мощность двигателя: до 1,3 кВт
• Тип тока: переменный (AC)
• Исполнение: нереверсивное - работает только в одном направлении
• Габариты: 1 модуль DIN (17,5 мм шириной)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные климатические зоны с возможными колебаниями влажности
• Диапазон рабочих температур: от –25 C до +50 C
• Индикация состояния: механический красный флажок на передней панели - поднят при включении
• Тип крепления: защёлка - фиксируется на DIN-рейке одним движением

Совместимость и монтаж

Контактор модульный совместим со всеми типами стандартных DIN-реек (TS35/7,5 и TS35/15). Монтаж выполняется просто: контакт помещается на рейку и плотно защёлкивается. Для подключения проводов используются винтовые зажимы - максимальное сечение жилы до 2,5 мм2. Катушка питается от сети 230 В AC; управляющий сигнал подаётся на её выводы, которые обычно расположены сверху или сбоку корпуса. Перед установкой проверьте соответствие напряжения катушки и нагрузки.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Индикация состояния позволяет оператору визуально определить, находится ли устройство во включенном состоянии. Защита IP20 исключает случайный доступ к токоведущим частям, однако не предназначена для открытых или влажных сред. Не используйте в местах с постоянным воздействием влаги, масла или агрессивных газов.

Преимущества

• Компактный формат - занимает всего один модуль, экономит место в шкафу
• Механическая индикация - легко контролировать состояние без тестера
• Высокий ресурс переключений - рассчитан на частую работу
• Надёжная защёлка - прочная фиксация на DIN-рейке даже при вибрациях
• Простота замены - можно демонтировать и установить новый без отключения всей системы

Ограничения применения

• Не для постоянного тока (DC) - только переменный ток 230 В AC
• Запрещено применение в помещениях с классом защиты выше IP20 (влага, пыль, химически активная среда)
• Не рекомендован для управления двигателями мощнее 1,3 кВт - риск перегрузки и заклинивания контактов
• Работает только при температуре выше –25 C - при более низких значениях возможно снижение надёжности срабатывания
• Отсутствуют встроенные тепловые защиты - требует внешнего предохранителя или теплового реле при работе с двигателями

Примеры использования

• Автоматический запуск вентилятора по сигналу от термостата
• Управление светильниками в торговой площади через таймер
• Включение насоса в системе автополива
• Коммутация нагревательных элементов в сушильных камерах
• Активация конвейера по команде от PLC

Практические советы

• Выбирайте контактор с запасом по току - лучше 25 А, чем 20 А, особенно при старте двигателей
• Обязательно устанавливайте автоматический выключатель или предохранитель перед контактором - он защищает именно сам контакт, а не только сеть
• Проверяйте полярность подключения катушки - хотя она не имеет полярности, неверное подсоединение может повредить изоляцию
• При использовании в шкафу с несколькими контакторами - оставляйте минимум 10–15 мм свободного места вокруг каждого для теплоотвода
• При длительной эксплуатации периодически осматривайте контакты - окисление или подгорание снижают срок службы
• Артикул ea13.001.001 - это точный номер для заказа запасного комплекта. Сохраните его при ремонте оборудования
