Контактор модульный OptiDin MK-100-2520-230AC | 321135 КЭАЗ

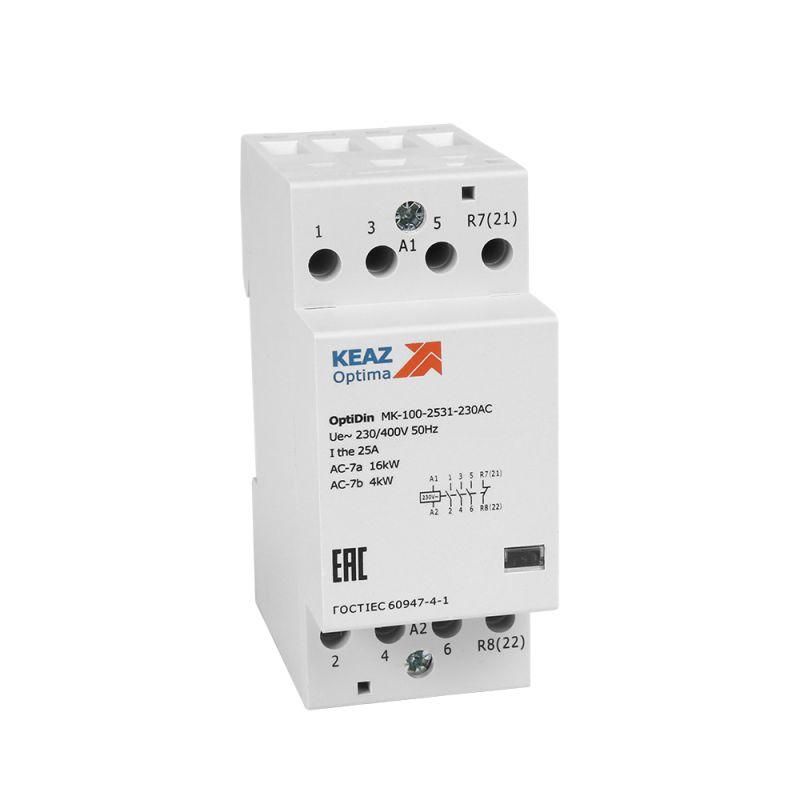

Контактор модульный OptiDin MK-100-2520-230AC 230В AC 2НО 25А - устройство для дистанционного включения и отключения нагрузки до 25 А в сетях переменного тока. Подходит для автоматизации систем освещения, нагревательных элементов и маломощного оборудования. Монтаж на DIN-рейку, совместим с панелями КЭАЗ Optima.

Назначение и область применения

Контактор модульный OptiDin MK-100-2520-230AC 230В AC 2НО 25А используется для коммутации силовых цепей с помощью слаботочного сигнала. Управление осуществляется через катушку 230 В AC - достаточно подать напряжение на выводы катушки, чтобы замкнуть два нормально открытых контакта. Применяется в системах автоматического управления: вентиляцией, насосами, светильниками, тепловыми завесами, конвекторами. Особенно эффективен там, где требуется частое включение/выключение без механического износа.

Технические характеристики

• Номинальный ток: 25 А
• Количество силовых полюсов: 2
• Количество нормально открытых контактов: 2 (НО), нормально закрытых: 0 (НЗ)
• Напряжение питания катушки: 230 В AC (фиксировано, не переключаемое)
• Тип подключения силовой цепи: винтовые зажимы
• Количество модулей: 2 (ширина 36 мм)
• Глубина монтажа: 56 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли)
• Рабочая температура: от –40 C до +60 C
• Энергопотребление катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума: менее 15 дБ
• Максимальная мощность ламп: 14 В·А
• Материал корпуса: пластик
• Способ монтажа: на DIN-рейку
• Категория применения: AC-7 (для коммутации индуктивных нагрузок, таких как лампы накаливания и галогенные лампочки)

Совместимость и монтаж

Контактор модульный OptiDin MK-100-2520-230AC 230В AC 2НО 25А устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защелкнуть его на рейку - фиксация надежная, без инструментов. Подключение силовых проводов выполняется винтовыми зажимами: рекомендуется использовать жилы сечением до 4 мм2. Катушка управления подключается к слаботочной цепи: важно соблюдать полярность - L и N должны соответствовать маркировке на корпусе. Дополнительно можно установить вспомогательные контакты, кнопки или реле времени, если они совместимы с форм-фактором OptiDin.

Безопасность и стандарты

Контактор модульный OptiDin MK-100-2520-230AC 230В AC 2НО 25А соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Имеет класс изоляции II, что обеспечивает безопасность при работе в условиях повышенной влажности. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды - не применяйте в сырых помещениях без боксов. Компоненты выполнены из самозатухающих материалов, исключающих распространение пламени.

Преимущества

• Визуальный индикатор положения контактов - легко определить, включен ли прибор без тестера.
• Низкий уровень шума (<15 дБ) - подходит для помещений с чувствительными к звуку условиями (офисы, жилые зоны).
• Низкое потребление энергии катушки (менее 3 Вт) - снижает нагрузку на источник управления.
• Широкий температурный диапазон - работает даже в холодных складах и на улице внутри щитов.
• Высокая скорость срабатывания (до 15 мс) - минимизирует импульсы при включении.
• Двойной разрыв контактов - повышает надежность отключения, особенно при высоких токах.
• Композитные материалы контактов - позволяют коммутировать больше ламп, чем аналоги других производителей.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 25 А - возможен перегрев и выход из строя.
• Поддерживает только переменный ток 230 В - нельзя использовать с постоянным током или другими напряжениями (например, 24 В DC).
• IP20 - не подходит для установки вне герметичных щитов; не выдерживает влагу, пыль, проливы.
• Категория AC-7 ограничивает применение только ламповыми нагрузками - не предназначена для двигателей, трансформаторов или светодиодных драйверов с высокими пусковыми токами.
• Максимальная мощность ламп - 14 В·А. Это около 14 обычных ламп накаливания по 100 Вт каждая - не стоит подключать более 10–12 ламп одновременно.

Примеры использования

• Автоматическое управление освещением в офисном здании: включение/выключение света по расписанию через PLC.
• Контроль нагревательных элементов в термокамере - включение при достижении заданной температуры.
• Управление галогенными прожекторами на территории предприятия - включение вечером, выключение утром.
• Система аварийного освещения: запуск резервных ламп при отключении основного питания.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 230 В AC. Подача другого напряжения (например, 110 В) вызовет отказ или повреждение.
• При подключении многожильных проводов используйте наконечники - это повысит надежность контакта и предотвратит перегрев.
• Учитывайте глубину монтажа (56 мм): при сборке щита оставьте свободное место за контактором OptiDin MK-100-2520-230AC 230В AC 2НО 25А для проводов и кабельных каналов.
• Если нагрузка часто включается (более 10 раз в час), контролируйте температуру контактора - при длительной работе в жарком месте возможен преждевременный износ.
• Для увеличения срока службы не подключайте к нему светодиодные лампы с драйверами - они имеют высокие импульсные токи, которые могут сплавить контакты.
