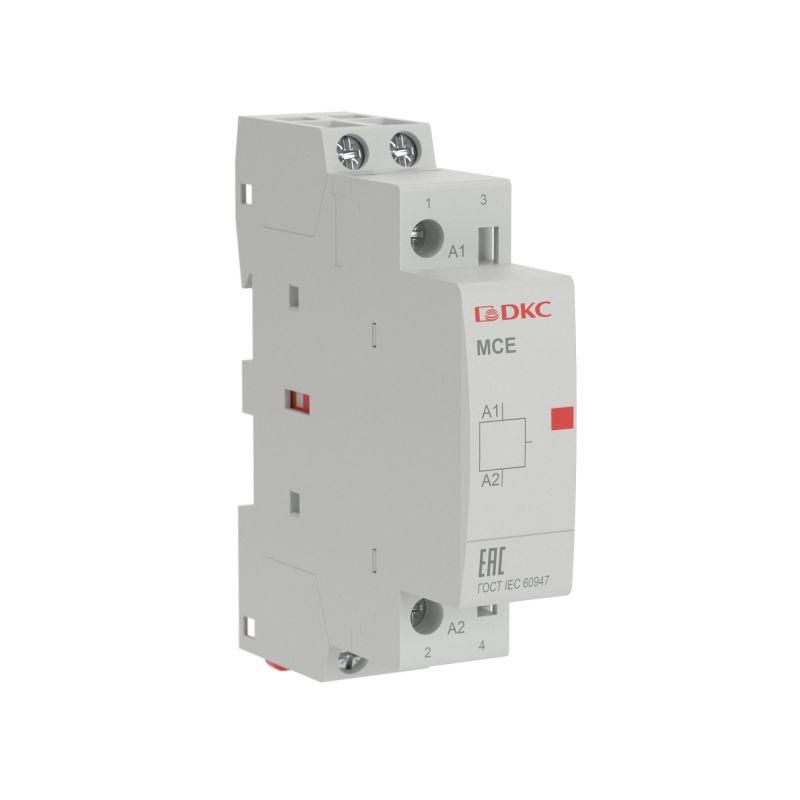

Контактор модульный YON макс (YON max) типа MCE, 2P, 25A, 240В, 2НО - MCE-25-20-A240 ДКС

Контактор модульный типа MCE, 2 полюса, 25 А, 240 В, 2 нормально-открытых контакта от бренда DKC (серии YON max) - это надёжное устройство для автоматического включения и выключения нагрузок до 25 А в сетях переменного тока. Подходит для установки на DIN-рейку и применяется там, где требуется частая коммутация: управление двигателями, нагревательными элементами, освещением.

Назначение и область применения

Контактор модульный типа MCE, 2 полюса, 25 А, 240 В, 2 нормально-открытых контакта используется для дистанционного управления мощной нагрузкой через слабый управляющий сигнал. Он замыкает силовые цепи при подаче напряжения на катушку 240 В AC. Применяется в системах автоматизации: станках, конвейерах, системах вентиляции, тепловых щитах, насосных группах. Устройство рассчитано на длительную работу в штатном режиме, не предназначено для частых пусков двигателей сверх номинала.

Технические характеристики

• Номинальный ток: 25 А - максимальная рабочая нагрузка по каждому полюсу
• Число полюсов: 2 - два отдельных силовых контура, которые одновременно замыкаются/размыкаются
• Напряжение катушки управления: 240 В AC - требует именно переменного тока такого уровня; постоянный ток не поддерживается
• Количество нормально-открытых (НО) контактов: 2 - используются для подключения нагрузки, при отключении катушки контакты разомкнуты
• Работает с переменным током (AC): совместим с бытовыми и промышленными сетями 50–60 Гц
• Категория применения: AC-3 - оптимальна для управления асинхронными двигателями, в том числе с частыми пусками
• Количество модулей: 2 - занимает две стандартные позиции на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 66 мм - необходимо обеспечить свободное пространство за щитом
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды
• Механическая износостойкость: 5 миллионов циклов - долгий срок службы даже при активном использовании
• Наличие ручного переключателя: да - позволяет вручную включить/выключить контакт, что удобно при обслуживании

Совместимость и монтаж

Контактор модульный типа MCE, 2 полюса, 25 А, 240 В, 2 нормально-открытых контакта монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть заднюю часть устройства. Клеммы для подключения питания и нагрузки расположены спереди - доступны без демонтажа. Управление осуществляется через катушку: подключение проводов к выводам A1/A2. Максимальное сечение жил: 2,5 мм2 (по типовым требованиям серий YON max). Ручной рычаг расположен на лицевой стороне - легко проверить состояние без тестирования.

Безопасность и стандарты

Контактор соответствует международному стандарту IEC 60947-4-1 для аппаратов управления. Корпус изготовлен из самозатухающего материала - не поддерживает горение. Защита IP20 исключает случайный контакт с токоведущими частями, но не рекомендует использование во влажных средах, на улице или в помещениях с повышенной запылённостью. Сертифицирован для эксплуатации в условиях температур от -25C до +60C.

Преимущества

• Гарантия 5 лет - подтверждает качество сборки и материалы, заявленные производителем
• Единый эргономичный дизайн линейки YON max - упрощает проектирование и обслуживание щитов
• Ударопрочный пластиковый корпус - снижает риск повреждений при транспортировке и монтаже
• Поддержка ручного переключения - безопаснее при диагностике и ремонте
• Высокая механическая износостойкость - меньше замен в течение всего срока службы

Ограничения применения

• Не для постоянного тока - катушка работает только с переменным током 240 В
• Запрещено применение в зонах с уровнем защиты выше IP20 - нельзя использовать в сырых, пыльных или открытых местах
• Не предназначен для коммутации токов выше 25 А - превышение вызывает перегрев и выход из строя
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно сочетать с автоматическим выключателем
• Требуется минимум 66 мм глубины за рейкой - не подходит для компактных щитов малой глубины

Примеры использования

• Управление трехфазным двигателем насоса через пускатели и термореле
• Автоматическое включение системы отопления при достижении заданной температуры
• Контроль освещения на производстве по расписанию через PLC
• Переключение между основным и резервным источником питания в щите автономного энергообеспечения

Практические советы

• Выбирая контактор модульный типа MCE, 2 полюса, 25 А, 240 В, 2 нормально-открытых контакта, убедитесь, что ваша система использует именно 240 В переменного тока - неверное напряжение катушки приведёт к отказу
• Обязательно устанавливайте перед ним автоматический выключатель с подходящей характеристикой (например, C16 или C25) - он защитит контактор от скачков тока
• Проверьте посадочные габариты: 2 модуля = 35 мм × 2 = 70 мм ширины, учтите это при планировании щита
• При работе с ручным переключателем всегда отключайте питание - хотя механизм механический, есть риск возникновения дуги при нагрузке
• Артикул mce-25-20-a240 можно заказывать с аналогичными дополнениями: блокировками, вспомогательными контактами, защитными крышками - все они совместимы с серией YON max
