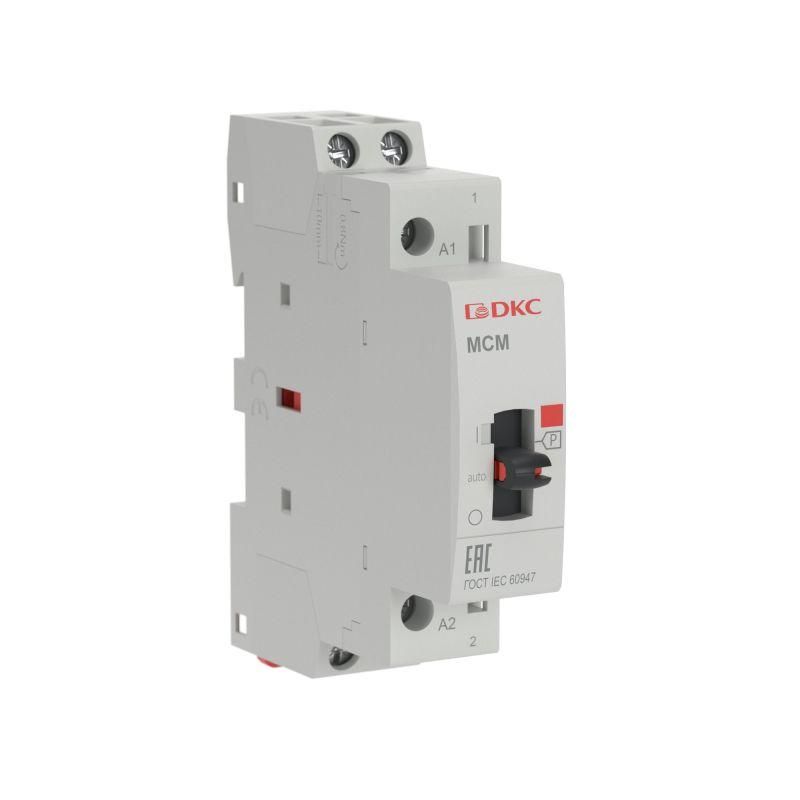

Контактор модульный YON макс (YON max) типа MCМ с ручным управлением, 2P, 25A, 240В, 2НО - MCM-25-20-A240 ДКС

Контактор модульный с ручным управлением DKC MCM-25-20-A240 - устройство для дистанционной и ручной коммутации нагрузок до 25 А в сетях переменного тока 240 В. Подходит для установки на DIN-рейку в распределительных щитах, где требуется надёжная и контролируемая коммутация - например, в системах автоматизации, нагревательных контурах или насосных станциях.

Назначение и область применения

Контактор модульный DKC MCM-25-20-A240 используется для включения и отключения электрических цепей с активной или слабоиндуктивной нагрузкой. Он сочетает функции автоматического управления через катушку и ручного переключения - что делает его удобным для обслуживания, тестирования и аварийного отключения. Применяется в промышленных и бытовых щитах: для управления тепловыми элементами, светильниками, маломощными двигателями, вентиляцией и другими устройствами, требующими частого включения/выключения.

Технические характеристики

• Номинальный ток: 25 А (переменный ток AC)
• Номинальное напряжение: 240 В AC
• Напряжение катушки управления: 240 В AC
• Количество полюсов: 2
• Количество нормально открытых (НО) контактов: 2
• Количество нормально замкнутых (НЗ) контактов: 2
• Категория применения: AC-3 - предназначена для коммутации асинхронных двигателей
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Глубина монтажа: 73 мм
• Количество модулей: 1 (стандартная ширина 18 мм)
• Механическая износостойкость: до 5 миллионов циклов включения/отключения

Совместимость и монтаж

Контактор модульный DKC MCM-25-20-A240 устанавливается на DIN-рейку типа TS35. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Катушка управления подключается к внешней цепи (например, терморегулятору, PLC или кнопочному посту). Ручной переключатель позволяет вручную перевести контакты в положение «вкл» или «выкл» без подачи питания на катушку - это важно при диагностике или ремонте. Устройство совместимо с дополнительными модулями: можно установить блокировочные контакты, сигнализацию состояния или физическую блокировку.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 для контактных аппаратов. Выдерживает класс изоляции и температурные колебания, характерные для промышленных условий. Отсутствие защиты от пыли и брызг (IP20) требует установки внутри закрытого щита. Не предназначен для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Ручное управление позволяет работать даже при отсутствии питания на катушке - повышает безопасность при обслуживании
• Высокая механическая долговечность (5 млн циклов) снижает потребность в замене
• Удобная компактная форма (1 модуль) экономит место в щите
• Поддержка докомплектации - возможность расширения функционала без замены основного устройства
• Гарантия 5 лет - подтверждает качество сборки и материалов

Ограничения применения

• Не подходит для постоянной работы при токе выше 25 А - возможен перегрев и выход из строя
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использовать вне электрошкафов
• Катушка рассчитана только на 240 В AC - нельзя подключать к сети 110 В, 220 В или постоянному току
• Не рекомендован для частого пуска мощных двигателей свыше 3–4 кВт без учёта пусковых токов

Примеры использования

• Управление группой инфракрасных обогревателей в производственном помещении
• Автоматическое включение вытяжки по сигналу от датчика влажности
• Ручной и дистанционный контроль насоса в системе водоснабжения
• Коммутирование освещения в цеху через пульт управления

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (240 В AC) и нагрузки - неверное подключение вызовет отказ или повреждение
• При использовании в щитах с высокой плотностью компоновки учитывайте глубину 73 мм - возможно, потребуется увеличить корпус
• Ползунок ручного переключателя легко определяет текущее состояние: вверх - включено, вниз - выключено
• Для длительной эксплуатации регулярно проверяйте затяжку клемм - особенно после первых 10–20 включений
• Если нужна сигнализация состояния - используйте докомплектацию: добавьте вспомогательный контакт с индикацией
