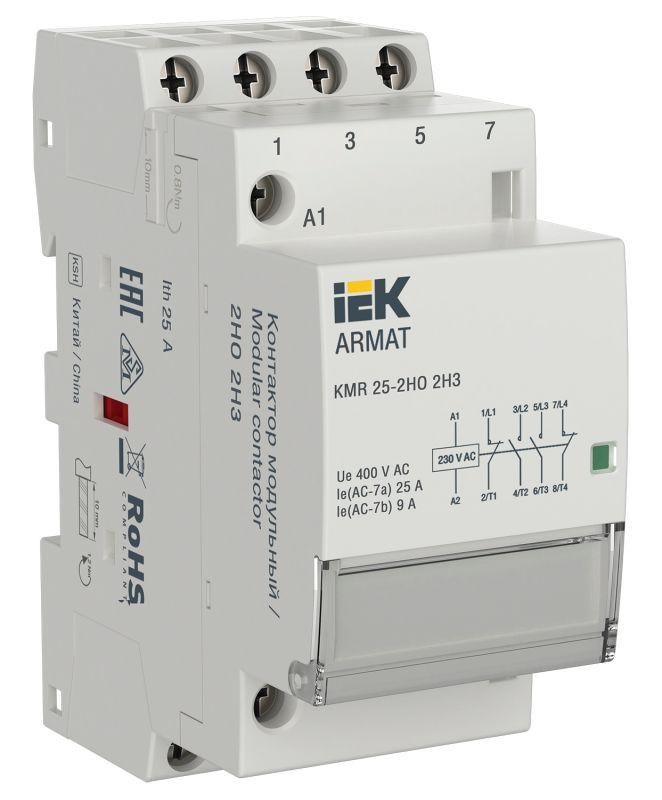

Контактор модульный KMR 25А 230В AC 2НО 2НЗ ARMAT IEK AR-KMR10-025-22-230

Контактор модульный 25 ампер 230 вольт переменного тока 2 нормально-открытых 2 нормально-закрытых от бренда IEK (ИЭК), артикул ar-kmr10-025-22-230, предназначен для автоматического включения и отключения нагрузок до 25 А в сетях переменного тока. Этот контактный аппарат из серии ARMAT подходит для управления освещением, насосами, нагревательными элементами и другими бытовыми и промышленными устройствами.

Назначение и область применения

Контактор модульный 25 ампер 230 вольт переменного тока 2 нормально-открытых 2 нормально-закрытых используется для дистанционного управления мощными нагрузками через слабые управляющие сигналы. Подходит для установки в щитовые шкафы на DIN-рейку. Применяется в системах:

• Автоматического освещения (например, уличное или общественное)
• Управления теплыми полами, радиаторами, котлами
• Работы насосов, вентиляторов, компрессоров
• Конвейеров и другого оборудования с частым включением

Управление осуществляется через катушку на 230 В переменного тока - её можно подключить к терморегулятору, таймеру, PLC или другому контроллеру.

Технические характеристики

• Номинальный рабочий ток: 25 А (при AC-1 и AC-7a)
• Напряжение цепи управления: 230 В переменного тока (AC)
• Номинальное рабочее напряжение силовой цепи: до 400 В
• Количество контактов: 2 нормально открытых (NO) + 2 нормально закрытых (NC)
• Тип подключения: винтовые зажимы для проводов
• Ширина по модулю: 2 модуля (17,5 мм × 2 = 35 мм)
• Глубина монтажа: 68 мм (учитывать при выборе глубины шкафа)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Тип питания катушки: только переменный ток (AC), не совместим с постоянным током (DC)

Совместимость и монтаж

Контактор модульный 25 ампер 230 вольт переменного тока 2 нормально-открытых 2 нормально-закрытых устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 68 мм. Подключение силовых проводов выполняется через винтовые клеммы - рекомендуется использовать жилы сечением до 4 мм2. Управляющая катушка подключается отдельно: два провода к клеммам A1 и A2. Переполюсовка не повредит устройство - катушка работает при любом направлении тока.

Не требует внешней защиты от перегрузок - применяется в паре с автоматическим выключателем или предохранителем.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.1. Серия ARMAT прошла сертификацию на соответствие безопасности и надёжности. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли или влаги - не используйте в сырых помещениях без корпуса.

Преимущества

• Бесшумная работа катушки - отсутствуют гул и вибрация даже при длительной работе
• Чёткая коммутация контактов - минимизирован риск сваривания или подгорания
• Высокая механическая долговечность - рассчитан на десятки тысяч циклов включения
• Компактный формат - занимает всего 2 модуля, экономит место в щите
• Простота замены - легко демонтировать и установить новый аналогичный контактный аппарат

Ограничения применения

• Не предназначена для работы с постоянным током - катушка 230 В AC не срабатывает при DC
• IP20 не допускает использование во влажных средах (баня, улица, подвал без герметизации)
• Максимальный ток - 25 А; для больших нагрузок (например, 40–63 А) нужен другой модельный ряд
• Не имеет встроенной защиты от перегрузки - обязательно применять с автоматом
• Не поддерживает дополнительные модули (блоки NO/NC) - фиксированный набор контактов

Примеры использования

• Подключение котла отопления к программируемому термостату
• Управление насосом системы водоснабжения по уровню воды
• Включение светильников в торговом зале по расписанию через таймер
• Переключение режимов работы вентилятора в HVAC-системе

Практические советы

• Выбирайте автоматический выключатель с номиналом 25–32 А для защиты этого контактора - он должен сработать раньше, чем перегреются контакты
• При подключении проводов к клеммам затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластик
• Проверьте, что напряжение на катушке точно 230 В +-10%. Отклонения снижают срок службы
• Если планируете много циклов включения/выключения - регулярно проверяйте состояние контактов (особенно при высоких токах)
• Артикул ar-kmr10-025-22-230 - единственный вариант этой модели с 2NO+2NC и управлением 230 В AC. Аналоги других брендов могут иметь другие расположения контактов
