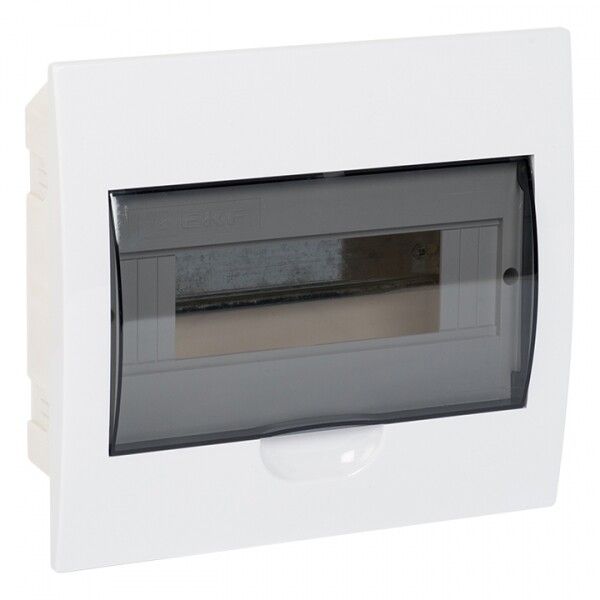

Щит распределительный встраиваемый ЩРВ-П-10 IP41 EKF PROxima | pb40-v-10

Щит распределительный встраиваемый ЩРВ-П-10 IP40-41 от EKF PROxima - компактный корпус для внутренней установки, рассчитанный на монтаж 10 модулей DIN. Подходит для распределения электроэнергии в жилых и коммерческих зонах, где важна надёжность и скрытый монтаж.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-10 IP40-41 предназначен для установки модульной аппаратуры: автоматических выключателей, УЗО, реле времени, устройств контроля и других устройств стандарта DIN 35 мм. Применяется в квартирах, офисах, магазинах, общественных зданиях. Благодаря встроенной конструкции не занимает внешнее пространство, идеально подходит для отделки стен в готовой планировке.

Технические характеристики

• Напряжение: 380 В - допустимо использование в трёхфазных сетях
• Номинальный ток: 63 А - максимальный ток через ввод, не более
• Количество модулей DIN: 10 - вместимость для стандартных автоматов и УЗО
• Степень защиты: IP40/IP41 - защита от предметов больше 1 мм, капель воды, падающих вертикально; не защищён от брызг под углом
• Глубина монтажа: 65 мм - требует соответствующего штробления стены
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Климатическое исполнение: УХЛ3 - работает при температуре от -15C до +60C, подходит для помещений с нормальной влажностью
• Количество вводов: 10 - 4 отверстия по 25 мм и одно отверстие 32 мм сверху и снизу, для ввода кабелей
• Цвет: белый - совместим с большинством интерьерных решений
• Гарантия: 60 месяцев - длительный срок службы благодаря качеству материалов

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-10 IP40-41 имеет встроенную DIN-рейку, что обеспечивает быстрый монтаж модульных устройств. Крепление осуществляется внутри стены - требуется подготовить нишу глубиной не менее 65 мм. Корпус оснащён прозрачной дверцей с вертикальным открыванием, позволяющим устанавливать щит даже между двумя стенами без свободного доступа сбоку. Для подключения кабелей предусмотрено 10 входных отверстий: четыре по 25 мм и одно по 32 мм - сверху и снизу. Комплектация некомплектная: клеммы есть, но провода, автоматы и другие элементы необходимо приобрести отдельно.

Безопасность и стандарты

Щит распределительный встраиваемый ЩРВ-П-10 IP40-41 соответствует требованиям ТР ТС 004/2011 - норматива безопасности низковольтного оборудования. Материал корпуса - самозатухающий ABS-пластик, обеспечивающий противопожарную безопасность. Недостаточная степень защиты IP40/IP41 исключает применение во влажных средах (ванная, баня, улица) и местах с высоким уровнем запылённости.

Преимущества

• Прозрачная дверца - позволяет контролировать состояние автоматов без вскрытия
• Вертикальное открывание - удобно при ограниченном пространстве вокруг
• Высокая плотность модулей - 10 мест на малую глубину (65 мм)
• ABS-корпус - легкий, долговечный, устойчивый к механическим повреждениям
• Чёткая разметка вводов - упрощает прокладку кабелей и снижает риск перегрева

Ограничения применения

• Не подходит для открытой установки - только встраивание в стену
• IP40/IP41 недостаточно для влажных помещений (баня, подвал, улица)
• Некомплектный - не содержит автоматов, УЗО, кабелей, клеммных колодок
• Ограниченная глубина (65 мм) - не подходит для крупных устройств с габаритными тепловыми элементами
• Один ряд модулей - нельзя расширить до двух рядов

Примеры использования

• Электрощит в квартире - распределение энергии по комнатам, розеткам, свету
• Административное здание - управление освещением и розетками на этаже
• Магазин - питание холодильных установок, точек продаж, систем видеонаблюдения
• Общественные учреждения - распределение нагрузки в учебных классах, медицинских кабинетах

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 65 мм, иначе щит не войдёт
• Используйте кабели с сечением, соответствующим номинальному току 63 А - рекомендуется 10–16 мм2
• При использовании нескольких вводов - распределяйте кабели равномерно, чтобы не перегружать одну сторону корпуса
• Для герметизации вводов используйте резиновые вставки или термоусадочные трубки - особенно если щит установлен рядом с источником влаги
• Щит EKF PROxima ЩРВ-П-10 IP40-41 хорошо сочетается с продукцией EKF - выбирайте автоматы и УЗО из той же серии для совместимости по креплению и дизайну
