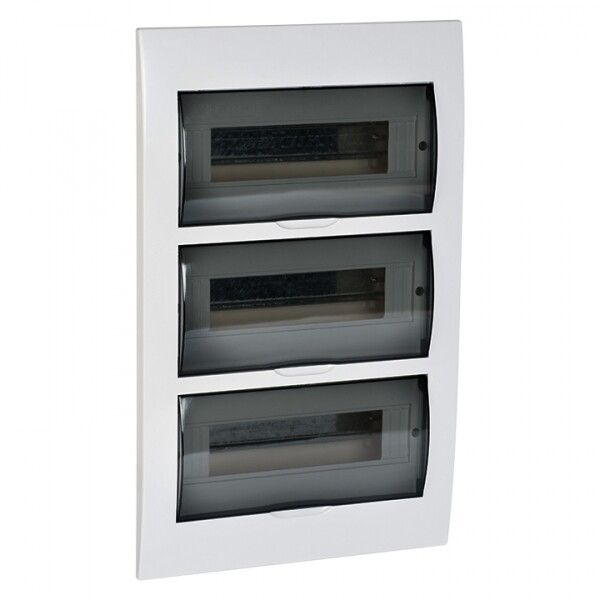

Щит распределительный встраиваемый ЩРВ-П-36 IP41 EKF PROxima | pb40-v-36

Щит распределительный встраиваемый ЩРВ-П-36 IP40-41 пластиковый от EKF PROxima предназначен для компактной внутренней установки в стенах помещений и сборки модульной аппаратуры - автоматов, УЗО, реле и других устройств. Корпус из прочного ABS-пластика обеспечивает надежную защиту при скрытом монтаже, а наличие прозрачной дверцы упрощает контроль состояния оборудования.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-36 IP40-41 пластиковый используется для организации распределения электроэнергии внутри зданий. Подходит для монтажа в жилых домах, офисах, магазинах, общественных учреждениях. Предназначен исключительно для внутреннего размещения - не применяется на улице или во влажных средах вне помещений.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 63 А - максимальный допустимый ток через ввод
• Количество модулей DIN: 36 - вместимость для стандартных модульных устройств (например, 18 двухполюсных автоматов)
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Степень защиты: IP40/IP41 - защита от предметов больше 1 мм, но не от воды; подходит только для сухих помещений
• Глубина монтажа: 75 мм - требует соответствующего углубления в стене
• Количество рядов: 3 - три вертикальных уровня для расположения модулей
• Количество вводов: 12 - 6 отверстий сверху и 6 снизу: по два диаметром 25 мм и четыре по 32 мм
• Тип крышки: закрытого типа с прозрачной дверцей - позволяет видеть состояние контактов без вскрытия
• Климатическое исполнение: УХЛ3 - работает при температуре от –15 C до +60 C
• Цвет: белый - сочетается с большинством интерьеров
• Гарантийный срок: 60 месяцев - 5 лет

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-36 IP40-41 пластиковый совместим со всеми стандартными модульными устройствами по ширине 17,5 мм (DIN-рейка встроена). Монтаж выполняется методом скрытой установки - требуется подготовить нишу в стене глубиной не менее 75 мм. Открывание дверцы происходит вертикально - это удобно при ограниченном пространстве рядом со стенами. Для герметизации вводов используются штатные резиновые прокладки, входящие в комплект. Комплектация некомплектная - DIN-рейка есть, но кабельные зажимы, болты и другие фурнитуры необходимо докупить отдельно.

Безопасность и стандарты

Щит распределительный встраиваемый ЩРВ-П-36 IP40-41 пластиковый соответствует требованиям ТР ТС 004/2011 - норматива безопасности низковольтного оборудования ЕАЭС. Применение материала ABS гарантирует самозатухание при возгорании. Однако степень защиты IP40/IP41 не защищает от попадания воды - использование в банях, подвалах или на улице запрещено.

Преимущества

• Прозрачная дверца - позволяет контролировать работу автоматов без вскрытия щита
• Высокая плотность модулей - 36 мест позволяют собрать сложную систему защиты даже в малогабаритном корпусе
• Удобное расположение вводов - двойные отверстия (25 и 32 мм) сверху и снизу обеспечивают гибкую маршрутизацию кабелей
• Устойчивость к перепадам температур - работает в условиях от –15 C до +60 C
• Долгий срок службы - 5 лет гарантии подтверждают долговечность конструкции

Ограничения применения

• Не предназначен для внешней установки - IP40/IP41 не защищают от влаги и осадков
• Не рекомендуется для сырых помещений - например, ванных комнат, подвалов без принудительной вентиляции
• Отсутствие кабельных зажимов и крепежа в комплекте - требует дополнительной закупки расходников
• Фиксированная глубина 75 мм - не подходит для старых стен с недостаточной толщиной штукатурки или кирпича

Примеры использования

• Главный распределительный щит в квартире - управление светом, розетками, кондиционером
• Подъездный щит в многоквартирном доме - распределение энергии между этажами
• Щит управления в офисе - питание компьютеров, серверов, освещения
• Распределительный пункт в торговом центре - организация питания магазинов и рекламных конструкций

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 75 мм, иначе щит не войдет
• Используйте кабельные зажимы подходящих диаметров (25–32 мм) для герметизации вводов - они не входят в комплект
• При планировании количества модулей помните: один двухполюсный автомат занимает 2 модуля - 36 мест = максимум 18 таких устройств
• Щит EKF PROxima можно использовать в холодных помещениях - он сохраняет целостность при температуре до –15 C
• Не используйте этот щит там, где возможна повышенная влажность - даже капли воды могут вызвать замыкание при IP40
