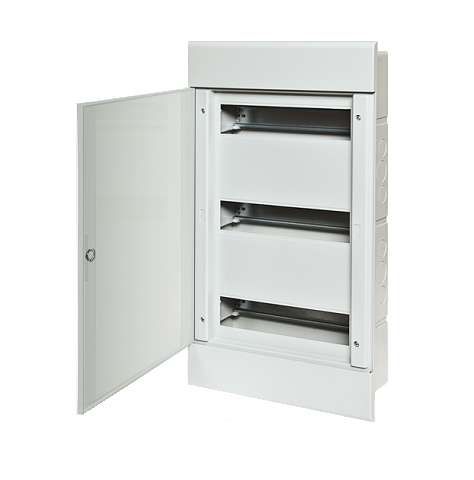

Щиток СП Тусо 36мод. с непрозрач. двер. 547х299х103мм сер. Рувинил 68136С TYCO

Щит распределительный встраиваемый на 36 модулей с непрозрачной дверцей серый IP40 от Ruvinil (артикул 68136с) предназначен для компактной и безопасной организации внутренней электропроводки в стенах помещений. Корпус из полистирола обеспечивает устойчивость к механическим воздействиям, а непрозрачная дверца защищает от случайного доступа. Подходит для жилых домов, офисов и производственных объектов.

Назначение и область применения

Щит распределительный встраиваемый на 36 модулей с непрозрачной дверцей серый IP40 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других устройств в стеновые ниши. Применяется в новых и реконструируемых зданиях, где требуется скрытая проводка. Особенно удобен там, где важна эстетика — например, в квартирах, гостиницах, административных зданиях. Благодаря перфорации внутри можно легко адаптировать щит под нестандартные приборы учёта, такие как счётчики МЕРКУРИЙ 200.

Технические характеристики

• Тип изделия: Щит распределительный встраиваемый
• Количество модулей: 36 (стандартная ширина 18 мм на модуль)
• Количество рядов: 3 (по 12 модулей в каждом)
• Способ монтажа: Утопленный (встраивается в стену)
• Глубина монтажа: 91 мм — достаточна для установки стандартных устройств с трансформаторами и катушками
• Материал корпуса: Полистирол — прочный, не поддерживающий горение, устойчив к влаге
• Материал дверцы: Пластик — непрозрачный, запирается на замок (не указан, но типичен для таких решений)
• Степень защиты: IP40 — защита от твёрдых предметов более 1 мм, но не от воды
• Цвет: Серый — соответствует стандартным интерьерам
• DIN-рейка: Да — установлены две металлические рейки, совместимые с оборудованием по стандарту EN 60715

Совместимость и монтаж

Щит распределительный встраиваемый на 36 модулей с непрозрачной дверцей серый IP40 рассчитан на установку в бетонные, кирпичные и гипсокартонные стены. Глубина 91 мм позволяет разместить устройства до 100 мм в глубину, включая некоторые модели счётчиков. Перед монтажом необходимо вырезать нишу с допуском ±2 мм по всем сторонам. DIN-рейки фиксируются в корпусе — их нельзя снять без демонтажа всего щита. Кабельный ввод осуществляется через предварительно подготовленные отверстия в задней стенке — они не имеют герметизации, поэтому при необходимости используются вводные уплотнители.

Безопасность и стандарты

Щит распределительный встраиваемый на 36 модулей с непрозрачной дверцей серый IP40 соответствует требованиям безопасности для бытовых и коммерческих сетей. Степень защиты IP40 исключает попадание инструментов и крупных пылевых частиц, но не защищает от влаги — применение в сырых помещениях (ванная, подвал) требует дополнительной защиты. Материал корпуса — самозатухающий полистирол, что снижает риск распространения пламени. Соответствие нормам ГОСТ Р 50030.2 и IEC 60439-1 подтверждается производителем, хотя документы не прилагаются к изделию.

Преимущества

• Высокая плотность модулей — 36 мест в компактном корпусе, экономит место в стене
• Перфорированная внутренняя поверхность — позволяет самостоятельно вырезать отверстия под нестандартные приборы, например, счётчики МЕРКУРИЙ 200
• Непрозрачная дверца — повышает безопасность, скрывает внутреннюю проводку от посторонних глаз
• Легкий вес и простота монтажа — материал полистирола не требует специальных инструментов для обработки
• Серый цвет — гармонирует с большинством отделочных материалов

Ограничения применения

• Не предназначен для наружной установки — IP40 не защищает от влаги и осадков
• Нет встроенной системы вентиляции — при длительной нагрузке возможен нагрев, особенно при использовании мощных устройств
• Отсутствуют заводские кабельные вводы — необходимо просверливать отверстия и использовать уплотнители при необходимости
• Нельзя использовать в условиях постоянной вибрации — полистирол менее устойчив к ударным нагрузкам, чем металл
• Не подходит для промышленных систем с высокими токами выше 100 А без дополнительного охлаждения

Примеры использования

• Электрощит в квартире — размещение 10–12 автоматов, УЗО, счётчика и реле контроля
• Административное здание — группировка освещения, розеток и кондиционирования по этажам
• Производственный цех — распределение питания на маломощные станки, светильники, сигнализацию
• Объекты с нестандартными счётчиками — благодаря перфорации легко устанавливается МЕРКУРИЙ 200, Энергомера, Нева и аналоги

Практические советы

• При выборе места монтажа убедитесь, что глубина ниши минимум 95 мм — это позволит избежать давления на заднюю стенку щита
• Используйте перфорационную сетку для точечного вырезания отверстий под счётчики — начинайте с меньшего размера, затем расширьте
• Для надёжного соединения кабелей используйте клеммы с зажимом, а не просто скрутки — особенно при большой нагрузке
• Не забудьте про заземление — корпус щита имеет контактную площадку, её обязательно нужно соединить с PE-проводником
• При работе с полистирольным корпусом не применяйте острые инструменты — он легко царапается, но не трескается
• Для частых проверок выбирайте модель с замком — даже если он не указан в характеристиках, его можно докупить отдельно
