Щиток СП Тусо 36мод. с непрозрач. двер. 547х299х103мм Рувинил 68136Б TYCO

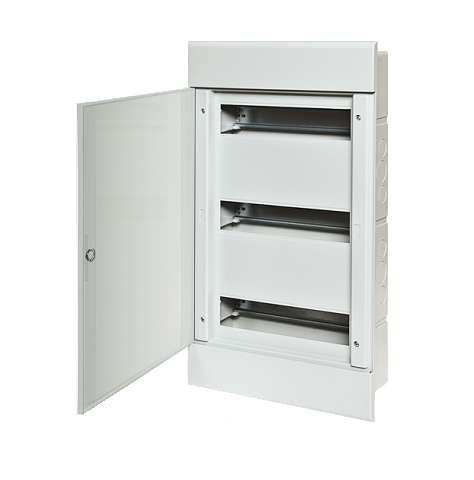

Щит распределительный встраиваемый на 36 модулей с непрозрачной дверцей IP40 от Ruvinil (артикул 68136б) предназначен для компактной и безопасной организации внутренней электропроводки в стенах помещений. Корпус из полистирола обеспечивает устойчивость к механическим воздействиям, а непрозрачная дверца защищает от случайного доступа. Подходит для жилых домов, офисов и производственных объектов.

Назначение и область применения

Щит распределительный встраиваемый на 36 модулей с непрозрачной дверцей IP40 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других устройств в стеновые ниши. Применяется в системах распределения электроэнергии в квартирах, частных домах, административных зданиях и легких производственных помещениях. Благодаря возможности самостоятельной доработки корпуса, позволяет устанавливать нестандартные приборы учёта — например, счётчики МЕРКУРИЙ 200.

Технические характеристики

• Тип изделия: распределительный щит встраиваемый
• Количество модулей: 36 (стандартная ширина 18 мм на модуль)
• Количество рядов: 3 (по 12 модулей в каждом)
• Способ монтажа: утопленный (встраивается в стену)
• Глубина монтажа: 91 мм — требует соответствующей глубины штробы
• Материал корпуса: полистирол — прочный, не поддерживающий горение, устойчив к влаге
• Материал дверцы: пластик, непрозрачный — предотвращает визуальный контроль внутренних элементов
• Степень защиты: IP40 — защита от твёрдых предметов более 1 мм, но не от воды
• Наличие DIN-рейки: да — стандартная 35 мм, совместима со всеми типовыми аппаратами
• Цвет: белый — сочетается с большинством интерьеров

Совместимость и монтаж

Щит распределительный встраиваемый на 36 модулей с непрозрачной дверцей IP40 совместим с любыми устройствами, устанавливающимися на DIN-рейку шириной 18 мм. Глубина 91 мм достаточна для монтажа однорядных и двухрядных автоматов, УЗО и комбинированных устройств. Перед установкой проверьте соответствие глубины штробы — недостаточная глубина затруднит закрывание дверцы. Крепление осуществляется через боковые фланцы в стеновой нише. Дверца крепится на петлях и фиксируется замком — не требует специальных инструментов для открывания.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от контакта с твёрдыми предметами диаметром более 1 мм — исключает случайное прикосновение к токоведущим частям. Однако щит не предназначен для влажных сред — не имеет защиты от брызг и влаги. Нельзя использовать в банях, подвалах, на улице или в местах с высокой влажностью. Материал корпуса — полистирол — соответствует требованиям к самозатухающим материалам, но не является огнеупорным.

Преимущества

• Возможность точечного вырезания окон под нестандартные приборы учёта благодаря перфорации с шагом 6 мм — экономит время и стоимость доработки
• Высокая плотность модулей (36) — оптимально для сложных схем с множеством защитных устройств
• Непрозрачная дверца повышает безопасность — снижает риск несанкционированного доступа
• Легкий вес и простота монтажа — удобен для работы в ограниченном пространстве
• Белый цвет маскирует следы монтажа и хорошо сочетается с отделкой стен

Ограничения применения

• Не допускается использование во влажных и сырых помещениях — IP40 не защищает от воды
• Не подходит для наружной установки — отсутствует герметизация и защита от осадков
• Полистирол менее ударопрочен, чем металлические корпуса — не рекомендован для промышленных зон с высокими механическими нагрузками
• Перфорация требует аккуратной обработки — некорректный вырез может ослабить конструкцию корпуса

Примеры использования

• Электрощит в квартире: 12 модулей — автоматы на группы, 8 — УЗО, 4 — счётчик МЕРКУРИЙ 200, остальные — резерв
• Офисное здание: распределение питания по этажам с установкой контроллеров и реле времени
• Производственный участок: организация цепей управления маломощными станками и светильниками

Практические советы

• Перед вырезом окна под счётчик сделайте пробную отметку — используйте шило и линейку, чтобы точно соблюсти габариты
• Используйте ножницы по металлу или мелкую пилку для аккуратного удаления лишнего материала — не применяйте пламя
• Проверьте глубину штробы до начала монтажа — минимум 95 мм с запасом на раствор
• Не перегружайте щит: максимальная нагрузка зависит от выбранных автоматов, а не от количества модулей
• После монтажа протестируйте работу всех устройств перед закрыванием дверцы — доступ будет ограничен
