Корпус навесной City9 Box белая дверь 3ряд/36мод | EZ9E312P2SRU SE APC

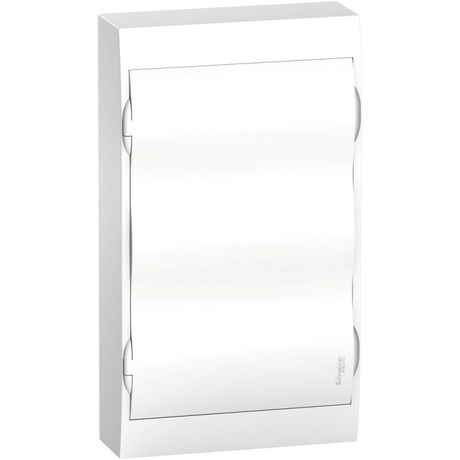

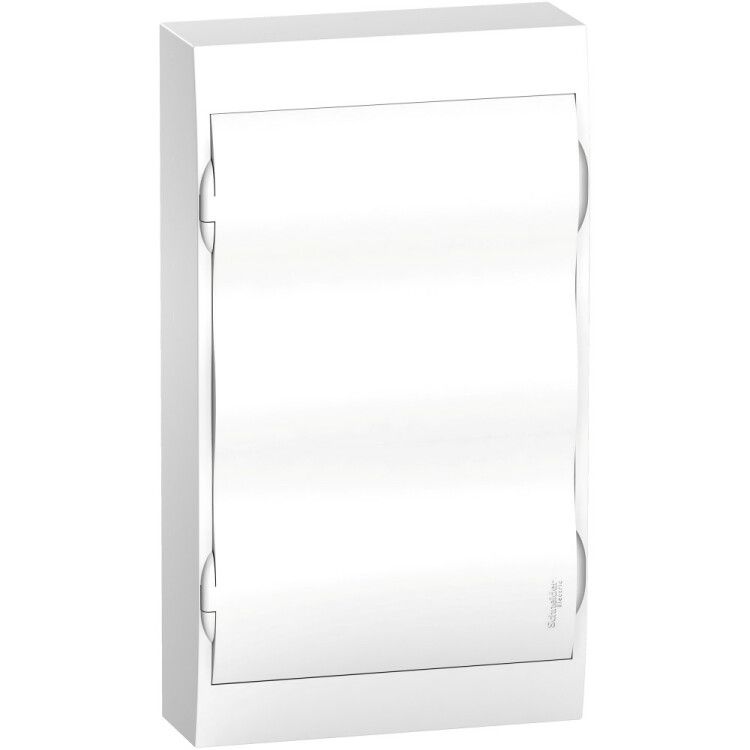

Корпус навесной с белой дверью 3 ряда 36 модулей IP40 IK07 80А 2 клеммы - это распределительный щиток Series City9 Box от Systeme Electric, предназначенный для компактного монтажа автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях. Корпус обеспечивает надежную физическую защиту оборудования и удобство обслуживания.

Назначение и область применения

Этот щиток используется для сборки распределительных шкафов в квартирах, домах, офисах и малых объектах. Подходит для установки до 36 модульных устройств шириной 18 мм - например, автоматов, УЗО, реле напряжения, счетчиков. Применяется там, где требуется защищённое, доступное и легко обслуживаемое место для группового учёта и защиты электроприборов. Монтаж осуществляется на стену - идеально для мест, где нельзя использовать встраиваемые решения.

Технические характеристики

• Количество модулей: 36 (3 ряда по 12 модулей)
• Ширина одного модуля: 18 мм (стандарт EN 60715)
• Номинальный ток: 80 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Ударная прочность: IK07 - устойчив к механическим воздействиям силой до 1 Дж (например, случайные удары инструментом)
• Материал корпуса: пластик - не проводящий, устойчивый к коррозии
• Цвет: белый - сочетается с интерьером, хорошо видны индикация и надписи
• Диапазон рабочих температур: от –5 C до +60 C - подходит для большинства внутренних помещений
• Количество вводов: 7 - позволяет подвести несколько кабельных вводов с разных сторон
• Тип двери: пластиковая, белая, с возможностью установки слева или справа
• Тип закрытия: замок типа “прочее” - вероятно, защёлка или вращающийся зажим, без ключа
• DIN-рейка: есть, три штуки - стандартные, для крепления модульных устройств
• Крышка: с пазом - для прохода кабеля или провода, снижающим риск перегиба

Совместимость и монтаж

Корпус полностью совместим с модульными устройствами бренда Systeme Electric и DEKraft - все стандартные автоматы, УЗО, реле и другие элементы шириной 18 мм устанавливаются без адаптеров. Для монтажа используются предварительно подготовленные отверстия на задней стенке. Крепление выполняется на саморезы или дюбеля - рекомендуется использовать два крепления сверху и снизу для равномерной нагрузки. Вводы кабелей расположены по периметру - можно выбрать наиболее удобную сторону. Обязательно используйте кабельные вводы соответствующего диаметра - они не входят в комплект.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов в условиях сухих и нормальных помещений. Степень защиты IP40 исключает попадание крупных инструментов и пальцев внутрь, но не защищает от влаги - не применяйте в сырых помещениях, на улице или в банях. IK07 гарантирует устойчивость к ударам, что важно в общественных зонах или местах с высокой проходимостью. Номинальный ток 80 А соответствует классическим вводным автоматам в частных домах и многоквартирных домах.

Преимущества

• Гибкая компоновка: три DIN-рейки позволяют грамотно распределить устройства по функциям (защита, управление, учёт)
• Обратимая дверь: можно собрать щит так, чтобы дверь открывалась в нужном направлении - удобно при ограниченном пространстве
• Чёткая организация: 36 модулей дают возможность собрать полноценную систему защиты даже для больших квартир
• Защита от внешнего воздействия: IP40 и IK07 обеспечивают безопасность при случайных контактах
• Паз на крышке: снижает риск повреждения изоляции кабелей при пропуске через верхнюю часть корпуса

Ограничения применения

• Не подходит для установки вне помещений - IP40 не защищает от влаги и осадков
• Не рассчитан на ток выше 80 А - для вводов с большим током потребуется другой щит
• Нет встроенной системы вентиляции - при длительной работе в нагревающихся условиях (например, рядом с мощными преобразователями) возможен перегрев
• Замок не является запираемым - не подходит для мест, требующих контроля доступа
• Кабельные вводы и клеммы не входят в комплект - необходимо докупать отдельно

Примеры использования

• Главный распределительный щит в однокомнатной квартире - 10 автоматов, 2 УЗО, 1 реле напряжения, 1 счётчик
• Щиток на этаже многоэтажного дома - распределение по комнатам и санузлам
• Щит для коттеджа - управление освещением, розетками, теплым полом и насосом
• Локальный щит в мастерской - защита станков и инструментов

Практические советы

• Перед монтажом проверьте, что глубина корпуса достаточна для всех установленных устройств - особенно если используются двухполюсные УЗО или реле
• Используйте кабельные вводы с герметичными прокладками - даже при IP40 лучше минимизировать попадание пыли
• При использовании нескольких кабелей - распределите их по разным вводам, чтобы не перегружать одну точку
• Выбирайте дверь с той стороны, куда легче будет открывать - часто это сторона против входной двери
• Подпишите каждый автомат внутри - это экономит время при аварийных ситуациях
• Corpus City9 Box от Systeme Electric - один из самых популярных решений для бытовых проектов; если вам нужны больше модулей или защита IP65 - рассмотрите модели серии UrbanBox или ProLine.
