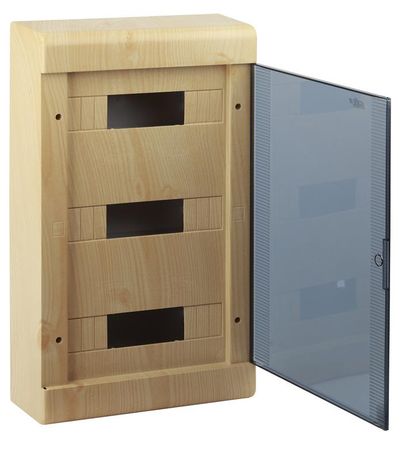

Щиток тусо о/п на 36 мод. с двер. 520х303х117,5мм сосна светлой рснове | 68036-27М Рувинил TYCO

Щиток распределительный навесной на 36 модулей с дверцей 520х303х117,5 мм сосна на светлой основе IP40 от бренда Ruvinil (артикул 68036-27м) предназначен для компактного размещения автоматических выключателей, УЗО и другой модульной аппаратуры в помещениях с умеренной влажностью. Корпус выполнен из прочного АБС-пластика с имитацией дерева, что обеспечивает сочетание функциональности и эстетичного внешнего вида.

Назначение и область применения

Щиток распределительный навесной на 36 модулей с дверцей 520х303х117,5 мм сосна на светлой основе IP40 используется для организации внутренних распределительных щитов в жилых, офисных, торговых и легкопроизводственных помещениях. Подходит для монтажа групповой автоматики освещения, розеточных цепей, бытовых приборов и слаботочного оборудования. Благодаря закрытому типу крышки и степени защиты IP40, изделие защищает оборудование от случайного прикосновения и пыли, но не рассчитано на воздействие воды или агрессивных сред.

Технические характеристики

• Количество модулей: 36 (стандартная ширина модуля 17,5 мм)
• Габариты корпуса: 520×303×117,5 мм (Ш×В×Г)
• Материал корпуса: АБС-пластик (ударопрочный, не поддерживающий горение)
• Цвет: имитация светлой древесины (сосна)
• Степень защиты: IP40 — защита от твердых предметов более 1 мм, пылезащита, но не от воды
• Наличие DIN-рейки: да, три ряда по 12 модулей каждый
• Тип крышки: закрытый, с поворотной дверцей на петлях
• Способ монтажа: навесной, на стену с помощью кронштейнов или саморезов

Совместимость и монтаж

Щиток распределительный навесной на 36 модулей с дверцей 520х303х117,5 мм сосна на светлой основе IP40 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (автоматы, УЗО, реле, счетчики). DIN-рейки установлены в трех рядах — удобно для разделения нагрузок по этажам или зонам. Для монтажа используйте саморезы или крепежные элементы, соответствующие толщине стены. Убедитесь, что поверхность ровная и способна выдерживать вес щита с заполнением (до ~8–10 кг). Отступите минимум 10 см от потолка и пола для доступа к проводам. Не рекомендуется монтировать рядом с источниками тепла или в местах постоянного попадания влаги.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок внутри помещений. Материал корпуса — АБС-пластик, который не распространяет пламя и не проводит ток. Степень защиты IP40 гарантирует предотвращение доступа к токоведущим частям через пальцы или инструменты толще 1 мм. Щиток не предназначен для наружной установки или сырых помещений (ванная, баня, подвал). Напряжение работы — до 400 В переменного тока, согласно нормам для бытовых и коммерческих систем.

Преимущества

• Эстетичный дизайн с имитацией натурального дерева — подходит для интерьеров, где важна визуальная гармония
• Удобная трёхрядная компоновка — позволяет равномерно распределить нагрузки и легко обслуживать устройства
• Прочная конструкция из АБС-пластика — устойчив к механическим повреждениям и перепадам температур
• Функциональная дверца с замком (не указано наличие, но предусмотрена) — защищает от несанкционированного доступа
• Легкий вес — снижает нагрузку на стену при монтаже

Ограничения применения

• Не использовать во влажных помещениях (IP40 не защищает от брызг и конденсата)
• Не применять в условиях высоких температур (>+50°C) или прямого солнечного нагрева
• Не подходят для промышленных объектов с агрессивной химической средой
• Отсутствие встроенной системы вентиляции — при большой плотности модулей возможен перегрев; требуется расчет тепловыделения
• Имитация дерева — декоративное покрытие не является натуральным материалом и может царапаться

Примеры использования

• Распределительный щит в квартире: автоматы освещения, розеточные группы, УЗО на кухню и ванную
• Офисный щит: питание компьютеров, принтеров, кондиционера
• Магазин: управление светом, холодильниками, сигнализацией
• Частный дом: группа на гараж, насос, видеонаблюдение

Практические советы

• Перед сборкой проверьте соответствие глубины корпуса (117,5 мм) и габаритов модулей — некоторые УЗО или счетчики требуют больше места
• Используйте клеммы с фиксаторами для многожильных проводов — они надежнее в пластиковом корпусе
• Обязательно оставьте свободное место около входных кабелей — не менее 15–20 см для изгиба
• При необходимости увеличения числа модулей — выбирайте щит большего формата, так как удлинение рейки в этом модели невозможно
• Для долговечности не открывайте дверцу часто — это снижает срок службы петель
• Проверьте совместимость с вашими автоматами: некоторые производители выпускают устройства с повышенным профилем — они могут не поместиться
