Разъем для реле РM5 22/3 EKF AVERES | rm5-22-3

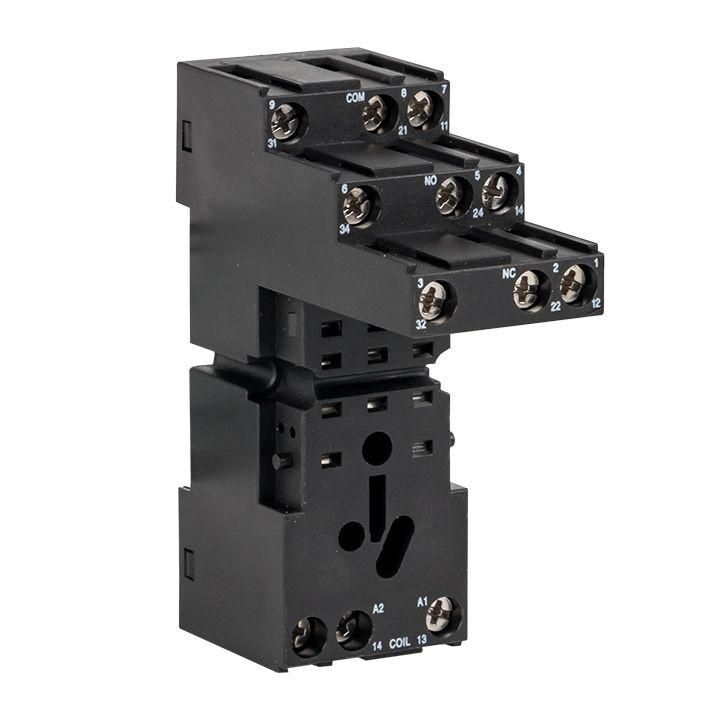

Разъем для реле РМ5 22/3 от EKF - это специализированный модульный разъем, предназначенный для установки промежуточного реле РМ5 22/3 на DIN-рейку. Он обеспечивает надежное подключение и удобную замену реле без демонтажа проводов.

Назначение и область применения

Разъем для реле РМ5 22/3 используется для быстрой установки и замены промежуточного реле в системах автоматизации. Он позволяет гальванически развязывать цепи, усиливать слабые сигналы и распределять управление между несколькими нагрузками. Подходит для применения в щитах управления промышленными станками, конвейерами, системами освещения и HVAC.

Технические характеристики

• Тип реле: промежуточное
• Количество контактов: 11
• Количество нормально открытых контактов: 0 (все контакты - нормально закрытые или переключаемые)
• Диапазон уставок реле: 0 А (не регулируемое реле - работает как обычный коммутатор)
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Тип подключения: винтовые клеммы
• Поддерживаемые материалы проводов: медь и алюминий

Совместимость и монтаж

Разъем для реле РМ5 22/3 совместим исключительно с реле серии РМ5 22/3 от EKF. Установка происходит путем защелкивания реле в разъем до характерного щелчка. Разъем уже установлен на DIN-рейке - достаточно подвести провода к клеммам и затянуть винты. Для правильного подключения проверьте соответствие номеров контактов на реле и разъеме. Не используйте разъем с другими типами реле - контактная группа не будет соответствовать.

Безопасность и стандарты

Разъем для реле РМ5 22/3 соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1 для устройств управления. Конструкция из самозатухающего пластика обеспечивает безопасную работу при температуре до +85 C. Напряжение изоляции рассчитано на 690 В переменного тока.

Преимущества

• Удобство обслуживания: реле можно менять без отсоединения проводов от сети
• Стандартная форма: совместим с любыми шкафами, где используются DIN-рейки 35 мм
• Надежное винтовое соединение: минимизирует риск ослабления контакта при вибрации
• Поддержка алюминиевых проводов: снижает стоимость монтажа в сравнении с решениями, требующими только медные жилы

Ограничения применения

• Не подходит для высокочастотных импульсных сигналов - задержка коммутации может вызвать сбои
• Не предназначен для работы вне помещений без защиты от влаги и пыли
• Не имеет функций защиты от перегрузки или короткого замыкания - требуется внешняя защита
• Не совместим с реле других серий, даже если они имеют аналогичное количество контактов

Примеры использования

• Управление несколькими двигателями одного типа через один входной сигнал
• Передача сигнала от PLC к мощному нагревательному элементу
• Разделение цепей управления и силовой части в панели управления насосной станции
• Автоматическое включение аварийного освещения при отключении основного питания

Практические советы

• Перед установкой убедитесь, что питание отключено - работа под напряжением повредит контакты разъема
• Затягивайте винты равномерно, без усилия - переусилие может повредить пластиковую клемму
• Используйте наконечники для многожильных проводов - это предотвращает выдавливание жил при зажиме
• Проверяйте целостность контактов после нескольких циклов включения - особенно при работе с большими токами
• Разъем РМ5 22/3 от EKF легко заменяется на аналогичный от другого бренда - главное, чтобы совпадали шаг и расположение контактов
