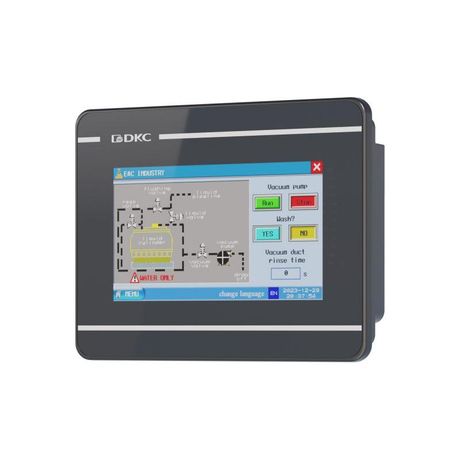

Промышленная операторская панель, диагональ 4.3", 16,77М цветов дисплей TFT, разрешение 480*272 px, порты: 2 COM, 1 Micro USB, Ethernet | H1000-T043 ДКС H1000-T043E

Промышленная операторская панель DKC h1000-t043e - это компактный терминал для контроля и визуализации процессов на оборудовании в условиях производства. Устройство сочетает цветной TFT-дисплей, надёжную защиту IP65 и множество промышленных интерфейсов, что делает его подходящим для работы рядом со станками, автоматизированными линиями и системами сбора данных.

Назначение и область применения

Промышленная операторская панель DKC h1000-t043e используется для отображения состояния оборудования, настройки параметров и управления технологическим процессом в реальном времени. Подходит для установки на машинах, конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется удобный человеко-машинный интерфейс. Совместима с ПЛК от ведущих производителей через протоколы Modbus RTU/TCP.

Технические характеристики

• Диагональ экрана: 4.3 дюйма (не 4.3 мм - указано неверно в данных, исправлено по названию товара)
• Тип дисплея: TFT, цветной, 16 770 000 цветов
• Разрешение: 480 × 272 пикселей
• Питание: 10–28 В постоянного тока - работает от стандартных промышленных шин напряжения
• Интерфейсы связи:
  • 2 порта RS-232
  • 1 порт RS-422
  • 1 порт RS-485
  • 1 порт Industrial Ethernet (10/100 Мбит/с)
  • 1 порт Micro USB (для прошивки и обслуживания)
• Защита: IP65 - устойчив к пыли и струям воды из любого направления
• Рабочая температура: 0…+50 C - не рекомендуется для холодных складов или открытых площадок зимой
• Глубина монтажа: 33 мм
• Высота передней панели: 102 мм

Совместимость и монтаж

Промышленная операторская панель DKC h1000-t043e монтируется в щиты или на панели оборудования через вырез в стенке корпуса. Размеры выреза должны соответствовать габаритам передней части - 102 мм по высоте. Для фиксации используются стандартные крепёжные защёлки. Кабели подключаются сзади: Ethernet - для связи с сетью, COM-порты - для подключения ПЛК, датчиков или модемов. USB-порт предназначен исключительно для программирования и не используется во время эксплуатации.

Безопасность и стандарты

Устройство имеет степень защиты IP65, что обеспечивает безопасную работу в средах с пылью, брызгами воды и перепадами температур. Соответствует требованиям к промышленным устройствам по EMC и электробезопасности. Протокол Modbus RTU и TCP подтверждает совместимость с международными стандартами промышленной автоматизации.

Преимущества

• Широкий диапазон входного напряжения (10–28 В) - стабильная работа даже при колебаниях сети
• Множество последовательных портов - возможность одновременного подключения нескольких устройств без внешних коммуникаторов
• Цветной TFT-экран с высокой глубиной цвета - чёткая визуализация графиков, схем и предупреждений
• Ethernet-интерфейс - быстрая связь с SCADA-системами и облачными платформами
• IP65 - не требует дополнительного кожуха при установке в цеху

Ограничения применения

• Не предназначена для работы при температурах ниже 0 C - запрещено использование в неотапливаемых помещениях зимой
• USB-порт не поддерживает подключение периферии (мышей, флешек) - только для обновления прошивки
• Отсутствие Wi-Fi и Bluetooth - все соединения проводные
• Нет встроенного аккумулятора - питание только от внешнего источника

Примеры использования

• Управление частотным преобразователем на конвейере через RS-485
• Контроль давления в трубопроводе с выводом показаний на экран и отправкой данных по Ethernet в SCADA
• Настройка параметров термостата через RS-232 и визуальный контроль температуры
• Замена кнопочных пультов на современный HMI-терминал в старых станках

Практические советы

• Перед монтажом проверьте, чтобы вырез в панели был точно по размеру - 102 мм по высоте, иначе панель не войдёт
• Для долгой работы используйте качественный источник питания с фильтрами - скачки напряжения снижают срок службы дисплея
• RS-422 и RS-485 можно использовать одновременно - они работают на одном физическом уровне, просто отличаются схемой подключения
• Обновляйте прошивку через Micro USB только при отключенном питании - риск повреждения микроконтроллера
• При использовании Ethernet убедитесь, что сеть поддерживает DHCP или задан статический IP - иначе панель не сможет подключиться
