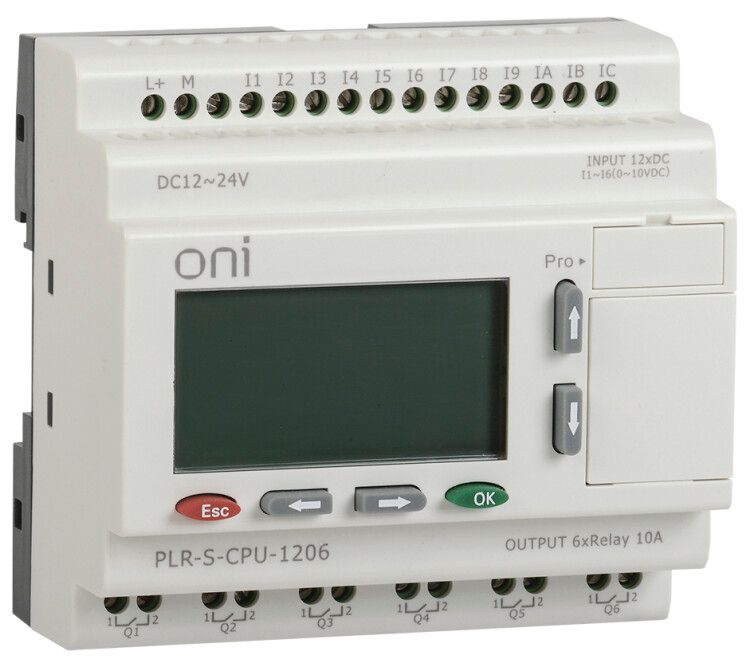

Реле логическое PLR-S CPU1206 12 входов, 6 выходов IEK PLR-S-CPU-1206

Реле логическое PLR-S CPU1206 серии ONI - это компактное программируемое устройство управления для автоматизации технологических процессов. Устройство сочетает функции логического реле, контроллера с дисплеем и интерфейсом MODBUS, что делает его удобным решением для задач, где требуется гибкое управление без необходимости внешнего ПЛК. Бренд ONI и артикул plr-s-cpu-1206 указывают на принадлежность к надёжной серийной линейке промышленной автоматики.

Назначение и область применения

PLR-S CPU1206 используется для реализации логических алгоритмов управления в системах автоматизации. Подходит для замены классических реле и малых ПЛК там, где нужна простота установки и возможность программирования. Применяется в оборудовании с ограниченными требованиями к сложности: системы освещения, насосные станции, конвейеры, вентиляция, контроль доступа, бытовые и легкопромышленные автоматы.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока (работает от батарей, выпрямителей, источников UPS)
• Цифровые входы: 12 шт. (из них 6 можно перенастроить на аналоговые сигналы 0…10 В постоянного тока)
• Релейные выходы: 6 шт. с коммутацией до 10 А на каждый
• Аналоговые входы: 0 (доступны только через переопределение цифровых)
• Дисплей: встроенный ЖК-экран для отображения состояния, параметров и диагностики
• PID-регуляторы: встроенные - позволяют управлять температурой, давлением, уровнем без внешних регуляторов
• Память: 8,192 Кбайт - хватает для программ до 1024 блоков
• Интерфейсы: один порт RS-232 для связи с ПК, HMI или другими устройствами
• MODBUS RTU: поддерживается - позволяет интегрировать в существующие SCADA-системы
• Часы реального времени (RTC): встроены - сохраняют время даже при отключении питания
• Защита: IP20 - защищён от прикосновений и крупной пыли, но не от воды и брызг
• Температура работы: от –20 C до +55 C - подходит для помещений с нормальным микроклиматом
• Гарантия: 12 месяцев

Совместимость и монтаж

PLR-S CPU1206 монтируется на DIN-рейку шириной 35 мм, как стандартные автоматические выключатели. Также возможно крепление на стену с помощью кронштейнов (в комплекте). Устройство совместимо с модулями расширения серии ONI PLR-S - например, для увеличения числа входов/выходов или добавления аналоговых сигналов. Для подключения проводов используются зажимы с винтовым креплением - допускаются жилы сечением до 2,5 мм2. Коммуникационный порт RS-232 требует экранированного кабеля при длинах более 10 метров.

Безопасность и стандарты

PLR-S CPU1206 соответствует требованиям безопасности для промышленного оборудования. Защита IP20 исключает риск поражения током при случайном контакте с токоведущими частями. Работа при напряжении 24 В DC снижает опасность при обслуживании. Соответствие стандартам IEC 61131-2 обеспечивает устойчивость к помехам в промышленной среде. Гарантия 12 месяцев подтверждает соответствие качественным стандартам производства.

Преимущества

• Встроенная логика и PID-регуляторы - не нужны дополнительные устройства для базового управления
• ЖК-дисплей позволяет настраивать и отслеживать работу без подключения к компьютеру
• MODBUS и RS-232 обеспечивают гибкую интеграцию в системы автоматизации
• Перенастраиваемые входы дают возможность использовать одни и те же порты как цифровые или аналоговые - экономят место и деньги
• Время сохраняется при отключении питания - важно для журналов событий и тайминга
• Модульная система - легко масштабируется за счёт расширительных плат

Ограничения применения

• Не предназначено для установки во влажных, пыльных или открытых помещениях - IP20 недостаточно для улицы или цехов с брызгами
• Нет аналоговых входов в штатном исполнении - для точных измерений (например, термопар) потребуются внешние преобразователи
• Максимальный ток коммутации - 10 А на реле; не подходит для управления мощными двигателями или нагревателями свыше 2,3 кВт при 230 В
• Нет Ethernet, Wi-Fi или USB - нельзя подключить напрямую к современным сетям без шлюзов
• Нулевой лимит таймеров - все временные функции должны реализовываться программно, что усложняет сложные последовательности

Примеры использования

• Автоматический контроль уровня воды в резервуаре с включением насоса при падении уровня и отключением при достижении верха - использует PID и два релейных выхода
• Управление светом в цеху по графику и наличию движения - задействованы 8 цифровых входов от датчиков и 3 релейных выхода на группы ламп
• Контроль температуры в теплом шкафу с вентиляцией - аналоговый вход (переназначен) считывает данные с терморезистора, PID управляет вентилятором
• Система сигнализации с передачей тревожных сообщений на ПК через RS-232 и MODBUS

Практические советы

• При подключении аналоговых сигналов (0...10 В) обязательно проверьте, какие именно цифровые входы были переведены в этот режим - в документации указаны номера
• Для долгой работы в условиях колебаний напряжения используйте источник питания с фильтрами - скачки выше 24 В могут повредить внутреннюю схему
• Настройку программы проще начинать с ПК через RS-232 и специализированное ПО ONI - вручную на дисплее работать медленнее
• Если планируете использовать модули расширения, заранее определите, какой тип (DI, DO, AI) вам нужен - они не универсальны
• Не забудьте подключить заземление корпуса, особенно при работе рядом с силовым оборудованием - это повысит устойчивость к ЭМИ
• Проверяйте полярность при подключении питания - неверное соединение (+/-) может вывести устройство из строя
