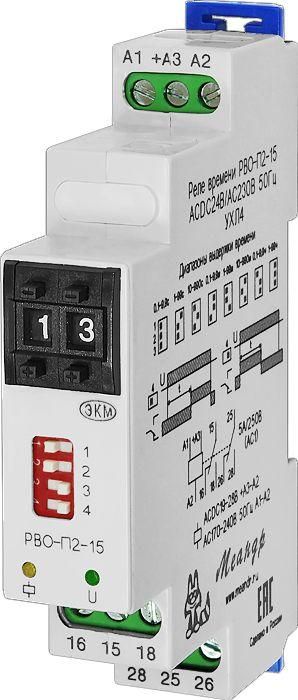

Реле времени РВО-П2-15 ACDC24В/AC230В УХЛ4 8А 2П задержка на включ.; выкл.; двойной декадный переключатель Меандр A8302-16932917

Реле времени РВО-П2-15 ACDC24В/AC230В УХЛ4 8А 2П от бренда Меандр предназначено для точного управления временными интервалами в автоматических системах. Его ключевая особенность - возможность задержки как при включении, так и при выключении нагрузки, что делает его универсальным решением для сложных сценариев управления. Артикул a8302-16932917 подходит для промышленного оборудования, где важна надёжная работа в широком диапазоне условий.

Назначение и область применения

Реле времени РВО-П2-15 ACDC24В/AC230В УХЛ4 8А 2П используется для создания временных задержек в цепях управления. Оно применяется там, где необходимо включить или отключить устройство через определённое время после срабатывания сигнала. Подходит для автоматизации: насосов, вентиляторов, освещения, конвейеров, тепловых установок и других устройств, требующих последовательного или циклического управления.

Технические характеристики

• Питание: работает от переменного тока (AC) 21,6–253 В или постоянного тока (DC) 21,6–26,4 В - совместимо с большинством промышленных сетей 24 В и 230 В.
• Выходные контакты: два переключающих контакта с задержкой (NO+NC), другие типы контактов отсутствуют - только коммутируемые выводы, без простых замыкающих или размыкающих.
• Ток коммутации: до 8 А - позволяет управлять нагрузками средней мощности, например, маломощными двигателями или нагревателями.
• Диапазон времени: от 0,1 секунды до 99 часов (356 400 секунд) - регулируется с помощью двойного декадного переключателя, обеспечивающего высокую точность настройки.
• Функция импульса: да - можно генерировать одиночный импульс фиксированной длительности при активации.
• Степень защиты: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью.

Совместимость и монтаж

Реле времени РВО-П2-15 ACDC24В/AC230В УХЛ4 8А 2П монтируется на DIN-рейку 35 мм, стандартную для промышленных щитов. Клеммы для подключения питания и нагрузки доступны сбоку - удобны для быстрого подвода проводов. Для настройки времени используются два декадных переключателя: один - для десятков, второй - для единиц. Переключатели механические, не требуют программирования. Напряжение питания подаётся на входные клеммы, нагрузка подключается к выходным - полярность для DC соблюдается.

Безопасность и стандарты

Реле соответствует требованиям к промышленному оборудованию для контроля и управления. Сертифицировано для работы в соответствии с нормами IEC 61810-1. Отсутствие открытых токоведущих частей и изолированные клеммы снижают риск поражения током. Работает в температурном диапазоне, предусмотренном классом УХЛ4 - не рекомендовано для открытого воздуха или мест с повышенной запылённостью без корпуса.

Преимущества

• Поддерживает две функции задержки одновременно - на включение и на выключение - экономит место в щите, не требует двух реле.
• Широкий диапазон времени - от долей секунды до дней - покрывает почти все задачи автоматизации.
• Универсальное питание (AC/DC) - легко адаптируется к существующим системам без переделки сети.
• Механическая настройка - не нуждается в программах, экранах или внешних устройствах, надёжно работает даже при скачках напряжения.
• Два переключающих контакта - позволяют управлять двумя различными цепями с одной задержкой.

Ограничения применения

• Не имеет выходов без задержки - нельзя использовать как обычное реле без временной функции.
• Нет контактов типа “замыкающий” или “размыкающий” - только переключающие, что ограничивает применение в схемах, требующих простых NO/NC.
• Не предназначен для работы во взрывоопасных зонах, на улице или в агрессивных средах - класс УХЛ4 допускает только защищённые внутренние помещения.
• Максимальный ток 8 А - не подходит для управления крупными двигателями или мощными нагревателями без контактора.

Примеры использования

• Задержка включения вентилятора на 30 секунд после старта станка - чтобы система прогрелась перед охлаждением.
• Автоматическое отключение света в помещении через 5 минут после выхода человека - энергосбережение.
• Циклический запуск насоса каждые 2 часа на 10 минут - управление подачей воды в системе орошения.
• Генерация импульса длительностью 2 секунды для сброса счётчика или триггера другого устройства.

Практические советы

• При использовании в цепях с индуктивной нагрузкой (например, катушки или двигатели) рекомендуется параллельно подключить дугогасящий элемент (варистор или RC-цепочку) для продления срока службы контактов.
• Настройте время с учётом максимального значения - 99 часов - проверьте, не требуется ли более длинный цикл, тогда потребуется другое решение.
• Избегайте попадания пыли и влаги на декадные переключатели - они механические и могут забиваться, особенно в сырых или грязных помещениях.
• Проверяйте соответствие напряжения питания: при работе от 230 В AC убедитесь, что сеть стабильна - колебания выше 253 В могут повредить реле.
• Для обслуживания - отключите питание перед изменением настроек. Переключатели имеют фиксацию, но не стоит прикладывать лишнее усилие.
