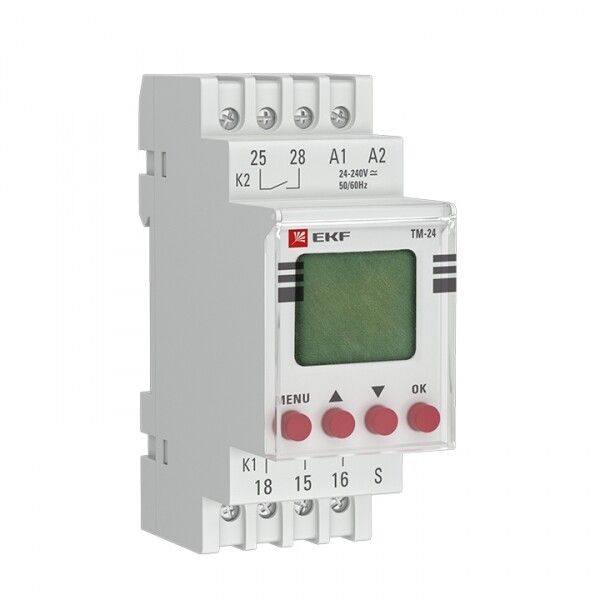

Таймер электронный многофункциональный ТМ-24 EKF PROxima | tm-24

Таймер электронный многофункциональный ТМ-24 PROxima от EKF - это надёжное реле времени с двухканальным управлением и 24 programmable режимами работы, предназначенное для автоматизации процессов в промышленном оборудовании, системах освещения и технологических линиях. Устройство работает от переменного или постоянного напряжения 24–264 В, имеет винтовые зажимы, монтируется на DIN-рейку и поддерживает дистанционное управление.

Назначение и область применения

Таймер электронный многофункциональный ТМ-24 PROxima используется там, где требуется точное временное управление нагрузками: запуск оборудования с задержкой, автономное отключение после окончания цикла, периодическое включение/выключение (мигание), импульсное управление. Подходит для установки на станках, конвейерах, системах вентиляции, освещения, насосах и других устройствах, требующих программируемого контроля времени.

Технические характеристики

• Диапазон времени: от 1 секунды до 599 940 секунд (до 166 часов)
• Напряжение питания: 24–264 В AC/DC - совместим с сетями 220 В и 24 В
• Номинальный ток контактов: 16 А
• Количество выходных контактов: два независимых канала - один перекидной (1С/О) и один нормально открытый (1NO)
• Функции: задержка на включение, задержка на выключение, мгновенное срабатывание, импульсное управление, мигание с паузой или импульсом
• Число программ: 24 предустановленных режима работы
• Защита корпуса: IP20 - против доступа пальцами и крупных предметов, но не защищён от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от –5 C до +40 C
• Способ монтажа: DIN-рейка (35 мм), также возможно крепление на лицевую панель или фронтальный монтаж
• Тип подключения: винтовые зажимы для проводов до 2,5 мм2
• Дисплей: информационный ЖК-экран с подсветкой
• Управление: кнопки на лицевой панели, возможность ручного тестирования каждого канала
• Дистанционное управление: да - через внешние сигналы (например, от PLC или датчиков)

Совместимость и монтаж

Таймер электронный многофункциональный ТМ-24 PROxima легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке - никаких дополнительных креплений не требуется. Также допускается закрепление на панели с помощью штатных крепёжных отверстий. Подключение осуществляется через винтовые зажимы: вход питания - L/N, выходы - коммутируемые контакты. Каждый канал можно настраивать и тестировать независимо. Для подключения используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при работе с постоянным током.

Безопасность и стандарты

ТМ-24 PROxima соответствует требованиям ГОСТ IEC 60947-1-2014 (общие правила для низковольтных аппаратов) и ГОСТ IEC 60947-5-1-2014 (устройства управления и коммутационные элементы). Конструкция обеспечивает безопасную изоляцию между силовой и управляющей цепью. Защитная крышка над клавишами и экраном позволяет опломбировать устройство - это важно для объектов с контролируемым доступом и в условиях сертификации.

Преимущества

• Две независимые группы контактов позволяют управлять двумя различными нагрузками одновременно
• 24 программы - гибкий набор режимов без необходимости внешнего ПЛК
• ЖК-дисплей с подсветкой удобен для настройки даже при слабом освещении
• Возможность ручного управления каждым каналом - полезна при диагностике и обслуживании
• Поддержка импульсов по переднему и заднему фронту - совместим с большинством датчиков и сигнализаторов
• Широкий диапазон питания (24–264 В AC/DC) исключает необходимость отдельного блока питания
• Закрываемая крышка снижает риск случайного изменения настроек

Ограничения применения

• Степень защиты IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты (корпуса IP54/IP65)
• Рабочий температурный диапазон ограничен: ниже –5 C и выше +40 C возможны сбои или отказы
• Не предназначено для частых перегрузок свыше 16 А - длительная работа близко к максимуму сокращает срок службы контактов
• Отсутствие Ethernet/RS485 - дистанционное управление реализуется только через дискретные сигналы (сухие контакты или TTL)
• Не подходит для взрывоопасных сред - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Освещение в помещении: включение через 5 минут после открытия двери, выключение через 10 минут после закрытия
• Конвейерная лента: запуск с задержкой 30 секунд после старта основного двигателя
• Вентилятор: мигание с интервалом 10 секунд для сигнализации аварии
• Насос: включение импульсом от датчика уровня, выключение с задержкой 2 минуты после прекращения сигнала
• Автоматическая система: управление двумя нагревателями по разным графикам - один включается сразу, второй - с задержкой

Практические советы

• Перед первым использованием проверьте питание: устройство работает как от сети 220 В, так и от 24 В постоянного тока - убедитесь, что источник стабилен
• Настройку выполняйте при отключенном питании - изменение параметров под напряжением может вызвать сбой
• Для долговечности контактов не подключайте мощные индуктивные нагрузки (электромагниты, большие катушки) без RC-гашения
• Если используется дистанционное управление, убедитесь, что сигнал на входе имеет достаточную амплитуду и длительность (>100 мс)
• При монтаже рядом с частотниками или высокочастотными устройствами - применяйте экранированные кабели и отделяйте силовые и управляющие цепи
• Проверяйте посадочные размеры: устройство занимает одну модульную единицу (17,5 мм) на DIN-рейке - планируйте место для соседних устройств
