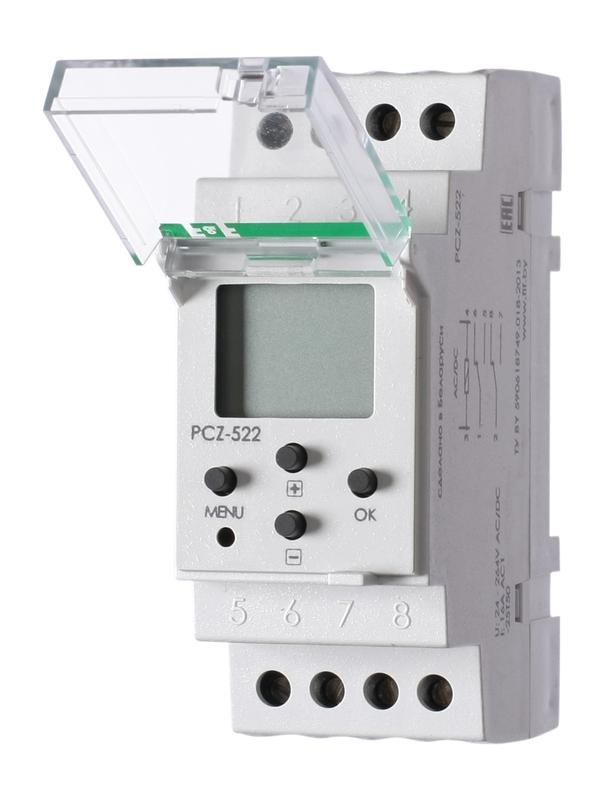

Реле времени PCZ-522 2х16А 24-264В AC/DC 2 перекл. IP20 2канала-2х125пар включ./выключ. суточн./недел. циклы монтаж на DIN-рейке F&F EA02.002.002 Евроавтоматика

Реле времени Евроавтоматика F&F ea02.002.002 — двухканальное устройство для автоматического управления нагрузками по расписанию. Подходит для монтажа на DIN-рейку, работает от переменного или постоянного напряжения 24–264 В, управляет двумя независимыми цепями до 16 А каждая. Применяется там, где требуется точное временное управление: освещением, оборудованием, системами вентиляции.

Назначение и область применения

Реле времени Евроавтоматика F&F ea02.002.002 предназначено для автоматического включения и отключения электроприборов по заранее заданному графику. Каждый из двух каналов можно программиро­вать отдельно — для включения утреннего освещения, запуска насосов, вентиляторов, нагревательных элементов или других устройств. Устройство поддерживает суточные и недельные циклы, включая режимы «рабочие дни» и «выходные». Подходит для промышленных объектов, офисов, складов, теплиц, систем автономного освещения.

Технические характеристики

• Напряжение питания: 24–264 В AC/DC — совместимо с большинством сетей, включая бытовые и промышленные системы;
• Коммутируемый ток: 16 А на каждый контакт — позволяет управлять мощными нагрузками, такими как светильники, ТЭНы, малые двигатели;
• Количество каналов: два независимых — каждый со своими настройками и графиком;
• Тип контактов: 2×(НО + НЗ) — возможность коммутации как замыкающих, так и размыкающих цепей;
• Диапазон времени: от 1 секунды до 360 000 секунд (100 часов) — гибкая настройка интервалов;
• Дискретность установки: 1 минута — точная планировка без лишних шагов;
• Память: 250 ячеек — хватает для сложных недельных программ;
• Индикация: ЖК-дисплей — показывает текущее время, день недели, активный режим и состояние канала;
• Способ монтажа: на DIN-рейку шириной 35 мм — стандартный способ для щитов;
• Габариты: 2 модуля DIN — компактное расположение в шкафу;
• Рабочий температурный диапазон: –25…+50 °C — подходит для неотапливаемых помещений;
• Степень защиты: IP20 — защищён от прикосновений и крупной пыли, но не от брызг и влаги;
• Климатическое исполнение: УХЛ4 — рассчитано на умеренный и холодный климат с возможностью эксплуатации в помещениях с повышенной влажностью;
• Нормативный документ: ТУ BY 590618749.018-2013 — соответствует белорусским требованиям к качеству.

Совместимость и монтаж

Реле времени Евроавтоматика F&F ea02.002.002 монтируется на стандартную DIN-рейку 35 мм. Для подключения используйте клеммы, обозначенные на корпусе: L/N — питание, COM/NO/NC — контакты каждого канала. Обязательно отключите питание перед подключением. Провода рекомендуется зажимать плотно — максимальный сечения провода: 2,5 мм². Устройство не требует внешнего источника питания — работает напрямую от сети. Убедитесь, что нагрузка не превышает 16 А на канал; для больших токов применяйте магнитный пускатель.

Безопасность и стандарты

Реле времени имеет степень защиты IP20 — не предназначен для установки во влажных или открытых местах. Защита от перегрузок и коротких замыканий встроена в саму нагрузку — само реле не содержит таких функций. Соответствует ТУ BY 590618749.018-2013, что гарантирует соответствие базовым требованиям безопасности и надёжности. Не допускается использование в средах с высокой концентрацией пыли, масла или агрессивных газов.

Преимущества

• Два независимых канала позволяют управлять разными группами оборудования одновременно;
• Поддержка суточных и недельных циклов — удобно для регулярных задач, например, включения света по будням и отключения в выходные;
• ЖК-дисплей с индикацией реального времени и дня недели — легко контролировать текущий режим без внешних часов;
• Автоматический и ручной режим — можно временно отменить программу и управлять вручную;
• Широкий диапазон входного напряжения (24–264 В AC/DC) — работает даже при колебаниях сети;
• 250 ячеек памяти — достаточно для создания сложных расписаний на неделю с несколькими событиями в день.

Ограничения применения

• Не подходит для установки вне закрытых щитов — IP20 не обеспечивает защиту от воды и пыли;
• Недоступна функция WiFi или удалённого доступа — все настройки выполняются через кнопки на устройстве;
• Нет защиты от скачков напряжения — при частых перепадах рекомендуется использовать стабилизатор;
• Не предназначено для управления реактивными нагрузками выше 16 А — для двигателей и люминесцентных ламп применять дополнительно контакторы;
• Не работает при температуре ниже –25 °C — не следует использовать в неотапливаемых уличных шкафах зимой.

Примеры использования

• Освещение в офисе: включение в 7:00, выключение в 19:00 по будним дням, отключение в выходные;
• Обогрев теплицы: включение ТЭНа в 5:00 и 18:00, чтобы сохранить температуру ночью;
• Вентиляция в цеху: работа в три смены — каждый канал управляет своим вентилятором по своему графику;
• Система полива: включение насоса в 6:00 и 18:00, только по вторникам и пятницам;
• Работа станка: автоматический запуск в начале смены и остановка после окончания.

Практические советы

• Перед первым использованием сбросьте настройки — начните с заводских значений, затем настраивайте пошагово;
• Проверяйте правильность выбранного дня недели — если он неверный, программа будет работать не в тот день;
• Для длительных программ лучше делать резервную запись — при потере питания данные сохраняются, но при сбое прошивки восстановить нельзя;
• Учитывайте посадочные размеры: устройство занимает 2 модуля DIN — планируйте место в щите заранее;
• Если используется DC-питание — проверьте полярность: L+ и N− должны быть правильно подключены;
• Не подключайте светодиодные лампы с драйверами, которые имеют высокий импульсный ток — они могут вызывать ложные срабатывания.
