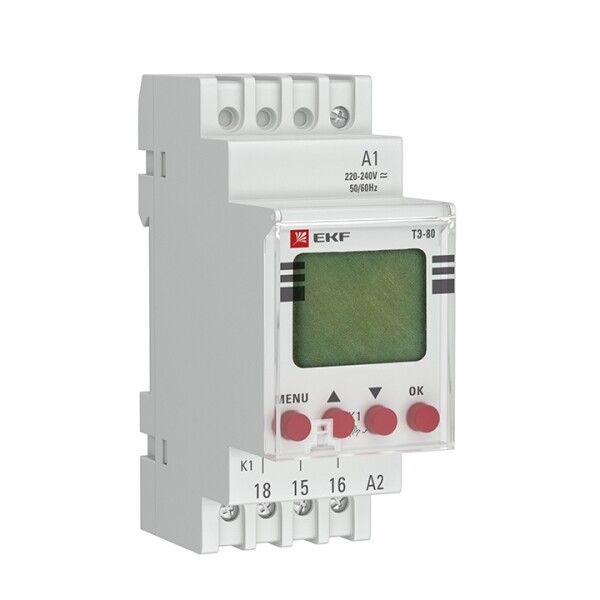

Таймер электронный ТЭ-80 EKF PROxima|te-80|EKF

Таймер электронный ТЭ-80 от EKF - это устройство автоматического управления нагрузкой с точным временем срабатывания, предназначенное для контроля включения и отключения оборудования по расписанию. Подходит для систем освещения, отопления, кондиционирования, промышленных автоматизированных процессов. Артикул te-80 обеспечивает гибкую настройку с сохранением до 80 программ.

Назначение и область применения

Таймер электронный ТЭ-80 используется для автоматического включения и отключения электроприборов по заранее заданному графику. Устройство заменяет механические таймеры, обеспечивая высокую точность и сложные циклы работы. Применяется в жилых домах, офисах, школах, производственных помещениях, на объектах энергоэффективности и автоматизации.

Технические характеристики

• Тип устройства: реле времени с электронным управлением
• Напряжение питания: 230 В переменного тока, частота 50–62 Гц
• Номинальный коммутируемый ток: 16 А (переключающий контакт С/О)
• Диапазон выдержек времени: от 1 минуты до 100 дней (0,1–8 640 000 секунд)
• Точность хода: +-1 секунда в сутки
• Количество программ: до 80 запоминаемых циклов
• Функции: ежедневная, недельная, годовая, циклическая, импульсная программы; настройка праздничных дней; автопереход на летнее/зимнее время
• Импульсный режим: длительность от 1 до 99 секунд
• Защита от потери настроек: работа от встроенного аккумулятора до 26 280 часов (~3 года)
• Дисплей: ЖК с текстовым меню, отображает время, дату, активную программу
• Способ монтажа: крепление на DIN-рейку шириной 2 модуля
• Степень защиты: IP20 (защита от прикосновений и ограниченного доступа пыли)
• Материал корпуса: пластик, цвет - серый
• Количество контактов: один переключающий (S/O - нормально разомкнутый / нормально замкнутый)

Совместимость и монтаж

Таймер электронный ТЭ-80 устанавливается на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет компактно разместить несколько устройств в щите. Для подключения используются клеммы на передней панели: L/N - питание, COM/NO/NC - выход на нагрузку. Максимальная мощность нагрузки - 3680 Вт при 230 В и 16 А. Не требует внешнего источника питания - работает от сети 230 В AC. Аккумулятор внутри защищает настройки при отключении электроэнергии.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60730-2-7-2011 - стандарту для автоматических электрических контроллеров. Конструкция исключает случайное изменение настроек благодаря защитной крышке над клавишами и дисплеем, которая допускает пломбирование. Это важно для объектов с контролируемым доступом - школ, больниц, промышленных площадок.

Преимущества

• Высокая точность: таймер электронный ТЭ-80 теряет всего 1 секунду в сутки - идеален для задач, где важна синхронизация
• Гибкость программирования: можно задать до 80 уникальных сценариев, включая праздничные дни и циклы
• Поддержка импульса: возможность отправлять короткий сигнал (например, для звонков, сброса счетчиков)
• ЖК-дисплей с текстовой навигацией: удобно просматривать и редактировать программы без справочников
• Ручной режим: можно принудительно включить/выключить реле вручную, даже при активной программе
• Автономная работа: внутренний аккумулятор сохраняет все данные до 3 лет при отсутствии питания

Ограничения применения

• Не предназначена для управления нагрузками выше 16 А - для более мощных устройств требуется применение магнитного пускателя
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных, открытых или пыльных средах без дополнительного кожуха
• Нет возможности удалённого управления через сеть - все настройки выполняются вручную на лицевой панели
• Не рекомендуется для постоянной работы при температуре ниже 0 C или выше +50 C - указано в спецификации производителя

Примеры использования

• Школа: включение света и звонков по расписанию с импульсом 5 секунд для каждого звонка
• Производственный участок: автоматическое включение вентиляции после старта станка, выключение через 15 минут после остановки
• Жилое помещение: включение подсветки входной группы с 18:00 до 6:00, с отключением в праздничные дни
• Теплица: периодическое проветривание каждые 2 часа в течение рабочего дня
• Объект с круглосуточным наблюдением: включение камер и освещения в ночное время, отключение в дневное

Практические советы

• Перед первым использованием обязательно установите правильное время и дату - всё расписание зависит от этого
• При работе с нагрузкой близкой к 16 А используйте кабель сечением не менее 2,5 мм2 и проверьте нагрев контактов
• Для долгосрочной надёжности избегайте установки рядом с источниками тепла (часто встречающиеся места - возле автоматов или преобразователей)
• Если программа не срабатывает - проверьте, не переведено ли устройство в ручной режим
• При необходимости изменения программы - всегда сохраняйте её в новую ячейку, чтобы не потерять рабочий вариант
• При монтаже в шкафу с несколькими таймерами - помечайте каждый по номеру программы или назначению
