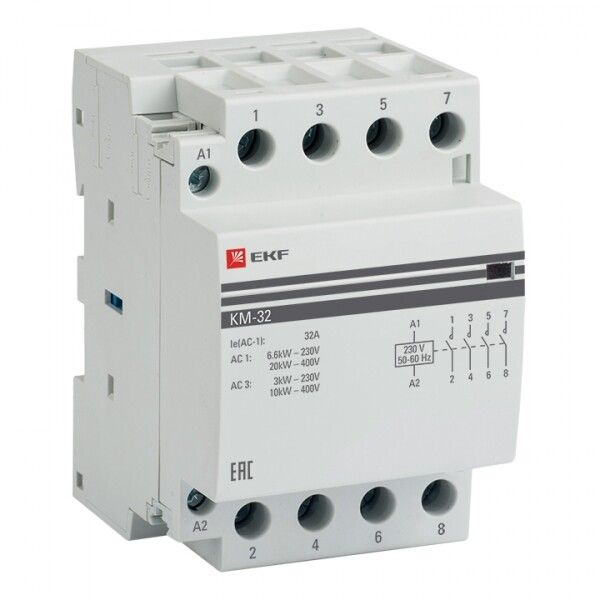

Контактор модульный КМ 32А 3NО+NC (3 мод.) EKF PROxima | km-3-32-31

Контактор модульный EKF PROxima km-3-32-31 - устройство для дистанционного включения и отключения трёхфазных нагрузок до 32 А, устанавливается на DIN-рейку и подходит для автоматизации промышленного и бытового оборудования.

Назначение и область применения

Контактор модульный EKF PROxima km-3-32-31 предназначен для частого включения и отключения электродвигателей, нагревательных элементов, освещения и других трёхфазных потребителей. Его используют в системах автоматического управления: станках, конвейерах, вентиляции, насосах, тепловых щитах. Подходит для работы в распределительных шкафах, где важна компактность и надёжность.

Технические характеристики

• Номинальный ток: 32 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В.
• Напряжение катушки управления: 230 В переменного тока - требует подачи именно такого напряжения на управляющую обмотку для срабатывания.
• Количество силовых полюсов: 3 - коммутирует все три фазы одновременно.
• Количество вспомогательных контактов: 3 нормально открытых (NO) + 1 нормально закрытый (NC) - позволяют передавать сигналы в цепи управления, сигнализации или блокировки.
• Частота: 50 Гц - оптимизирован для сети с промышленной частотой в России и странах СНГ.
• Максимальная мощность ламп накаливания: 3000 Вт - можно использовать для управления групповым освещением с лампами накаливания.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные или алюминиевые провода крупного сечения.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, подходит для неотапливаемых помещений.
• Глубина монтажа: 60 мм - требуется свободное пространство в шкафу для установки и доступа к клеммам.
• Количество модулей: 3 - занимает три стандартных модуля шириной 17,5 мм каждый (итого 52,5 мм).
• Исполнение: нереверсивное - не предназначено для изменения направления вращения двигателя.
• Нормативный документ: ГОСТ Р 51731-2001 (МЭК 61095-92) - соответствует международному стандарту на контактные устройства.

Совместимость и монтаж

Контактор EKF PROxima km-3-32-31 устанавливается на DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его в рейку - никаких болтов или креплений не требуется. Клеммы для силовых и управляющих цепей расположены спереди, что удобно для подключения и обслуживания. Подключение возможно как медными, так и алюминиевыми проводами. Обязательно затягивайте клеммы моментом, указанным в руководстве - недостаточное усилие вызывает перегрев, избыточное - повреждает пластик.

Безопасность и стандарты

Контактор модульный EKF PROxima km-3-32-31 соответствует требованиям ГОСТ Р 51731-2001 и МЭК 61095-92, обеспечивает безопасную коммутацию в соответствии с категорией применения AC-1 - для активных и слабоиндуктивных нагрузок. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - не используйте в сырых или запылённых местах без дополнительной защиты.

Преимущества

• Компактность: занимает всего 3 модуля, экономит место в шкафу.
• Надёжность: механическая конструкция без микросхем - долгий срок службы даже при частых включениях.
• Поддержка алюминиевых проводов - снижает стоимость монтажа в сравнении с контактами, работающими только с медью.
• Длинная гарантия: 84 месяца - один из самых длительных сроков среди аналогичных изделий.
• Возможность дополнительной комплектации - можно установить дополнительные контакты, блокировочные модули или RC-цепочки гашения дуги.

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя одним этим контактором.
• IP20 - нельзя устанавливать вне шкафа, в условиях высокой влажности, пыли или агрессивной среды.
• Катушка управляет только при 230 В переменного тока - не совместима с 110 В, 24 В постоянного тока или другими напряжениями.
• Не рекомендован для частых пусков двигателей с высоким моментом (например, компрессоров) без учёта термической нагрузки - возможен износ контактов.
• Максимальная мощность ламп - 3000 Вт; светодиодные и энергосберегающие лампы имеют меньшую нагрузку, но могут вызывать броски тока - проверьте совместимость с типом светильника.

Примеры использования

• Управление трёхфазным электродвигателем насоса в системе водоснабжения.
• Автоматическое включение группы ламп накаливания в производственном цехе через PLC или таймер.
• Коммутация печи с ТЭНами в термокамере.
• Цепь управления вентиляцией в HVAC-системе с использованием одного NO-контакта для сигнала “работает”.

Практические советы

• При подборе контактора всегда проверяйте напряжение катушки - 230 В AC - и убедитесь, что ваш источник управления даёт именно такое напряжение.
• Для защиты от скачков напряжения и импульсов используйте дополнительные RC-фильтры или варисторы на входе катушки.
• При подключении алюминиевых проводов обязательно используйте переходные наконечники и смазку против окисления.
• При монтаже оставляйте минимум 10 мм зазора вокруг контактора для лучшей теплоотдачи - особенно при работе на пределе тока.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при подгорании или прилипании замените устройство.
• Запомните артикул km-3-32-31 - он точно соответствует модели с 3 NO и 1 NC, другие варианты серии PROxima могут отличаться числом контактов.
