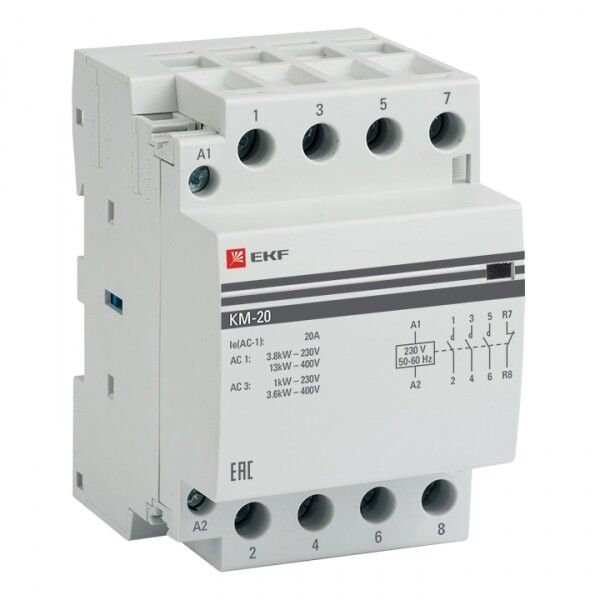

Контактор модульный КМ 20А 3NО+NC (3 мод.) EKF PROxima | km-3-20-31

Контактор модульный EKF PROxima km-3-20-31 - устройство для дистанционного включения и отключения трёхфазных нагрузок до 20 А, установленное на DIN-рейку и управляемое через катушку 230 В AC. Подходит для автоматизации освещения, нагревательных элементов и маломощных двигателей в распределительных щитах.

Назначение и область применения

Контактор модульный EKF PROxima km-3-20-31 используется для частого включения и выключения электрооборудования без механического воздействия. Его применяют там, где требуется надёжная коммутация больших токов с помощью слаботочного сигнала - например, в системах автоматического управления светом, тепловыми насосами, конвекторами или насосами.

• Подходит для управления нагрузками до 3600 ВА - включая мощные люминесцентные лампы.
• Не предназначен для частой коммутации высоких импульсных токов (например, у стартеров двигателей без предварительного ограничения).
• Работает в условиях внутренней установки: в щитах, шкафах, на стендах.

Технические характеристики

• Номинальный ток: 20 А - способен безопасно переключать нагрузки до этой величины при напряжении 400 В AC.
• Напряжение катушки управления: 230 В AC - требует именно такого напряжения для срабатывания; не работает от постоянного тока или других значений.
• Количество полюсов: 3 силовых - каждая фаза подключается отдельно, обеспечивает трёхфазную коммутацию.
• Контакты: 3 нормально открытых (NO) + 1 нормально закрытый (NC) - позволяют реализовать базовые схемы управления, включая аварийное отключение или индикацию состояния.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды - использовать можно только внутри закрытых щитов.
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим со всеми стандартными щитами.
• Глубина монтажа: 60 мм - важно учитывать при проектировании места установки в щите.
• Климатическое исполнение УХЛ4: рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности - подходит для неотапливаемых помещений в средней полосе.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить даже толстые многожильные провода.
• Категория применения AC-1: предназначены для коммутации активных нагрузок (нагреватели, лампы); не рекомендованы для индуктивных нагрузок типа двигателей без дополнительных мер защиты.

Совместимость и монтаж

Контактор EKF PROxima km-3-20-31 легко устанавливается на стандартную DIN-рейку. Для подключения используются зажимы с винтовым креплением - допускаются как медные, так и алюминиевые провода. Обязательно соблюдайте максимальное сечение 25 мм2 - более толстые провода не войдут в зажимы.

Управляющая катушка подключается к двум выводам - обычно помечены A1 и A2. Подача 230 В на них вызывает срабатывание. Отключение питания - немедленное размыкание контактов благодаря пружинному механизму.

Дополнительно возможна установка вспомогательных модулей (блокировочные контакты, временные реле), что расширяет функциональность устройства.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (эквивалент МЭК 61095-92), что гарантирует соответствие европейским нормам безопасности для контактных аппаратов. Применение в соответствии с категорией AC-1 снижает риск сваривания контактов при работе с активными нагрузками.

Преимущества

• Высокая долговечность - гарантированный срок службы 84 месяца при правильной эксплуатации.
• Удобная сборка - три модуля занимают мало места в щите, подходят для плотной компоновки.
• Наличие NC-контакта - позволяет реализовать цепи аварийного отключения или индикации работы без внешних реле.
• Поддержка алюминиевых проводов - экономичнее при использовании бюджетных решений.
• Закрытый корпус - исключает случайное прикосновение к токоведущим частям во время обслуживания.

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок выше 20 А - такие как двигатели, трансформаторы, мощные ЭМ-реле - без использования RC-цепей или варисторов для гашения переходных процессов.
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне щита или в сырых помещениях без дополнительной герметизации.
• Работает только при 230 В переменного тока - несовместим с 12/24/48 В постоянного тока или другими уровнями напряжения.
• Не имеет встроенного теплового реле - для защиты от перегрузки необходимо применять отдельные автоматы или термореле.

Примеры использования

• Автоматизация освещения в офисном здании - управление группой люминесцентных ламп через PLC или таймер.
• Контроль нагревательных элементов в сушильных камерах или тепловых завесах.
• Управление насосами в системах водоснабжения при наличии внешнего контроллера.
• Системы резервирования - использование NC-контакта для сигнализации “работа” или “останов”.

Практические советы

• При подключении кабеля сечением 16–25 мм2 используйте плоскогубцы для равномерного затягивания винтов - переусиливать нельзя, чтобы не повредить зажим.
• Обязательно проверьте напряжение на катушке перед первым запуском - неверное напряжение (например, 400 В вместо 230 В) приведёт к её выходу из строя.
• Если контактор будет работать чаще 10 раз в час - учтите возможность перегрева и выберите модель с большей мощностью или с принудительным охлаждением.
• При монтаже в щиту с ограниченной глубиной - убедитесь, что за контактором остаётся минимум 10 мм свободного пространства для вентиляции.
• Для длительной работы с алюминиевыми проводами - нанесите антиоксидантную пасту на контакты, чтобы избежать окисления.
