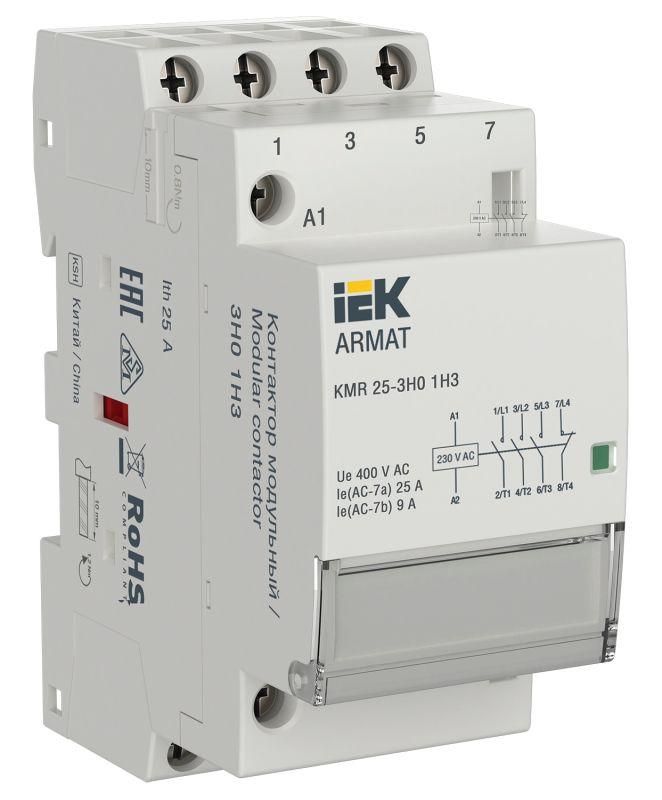

Контактор модульный KMR 25А 230В AC 3НО 1НЗ ARMAT IEK AR-KMR10-025-31-230

Контактор модульный 25А 230В AC 3 нормально открытых 1 нормально закрытый от бренда IEK (ИЭК), артикул ar-kmr10-025-31-230, предназначен для автоматического включения и отключения нагрузок до 25 А в сетях переменного тока. Отличается компактностью, бесшумной работой и надёжным монтажом на DIN-рейку - идеален для систем управления освещением, нагревом и маломощными двигателями.

Назначение и область применения

Контактор модульный 25А 230В AC 3 нормально открытых 1 нормально закрытый используется для дистанционного управления электрическими нагрузками. Подходит для коммутации цепей:

• освещения (в том числе многоточечного и уличного);
• систем отопления, вентиляции и кондиционирования;
• насосов, вентиляторов и других устройств с индуктивной нагрузкой;
• автоматических линий управления в промышленном и бытовом оборудовании.

Работает в паре с терморегуляторами, таймерами, датчиками движения - заменяет механические реле, обеспечивая долгую службу без износа контактов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который контакт может выдерживать без перегрева.
• Напряжение катушки управления: 230 В переменного тока (AC) - требует именно такого напряжения для срабатывания; не работает от постоянного тока.
• Число контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - позволяют реализовать базовые схемы управления, включая аварийную остановку.
• Силовые полюса: 4 - обеспечивают коммутацию трёх фаз + нулевой проводник (или однофазной нагрузки с заземлением).
• Номинальное напряжение цепи питания: 400 В - допустимое максимальное напряжение в силовой цепи, соответствует стандартным сетям 380–400 В.
• Монтаж: на DIN-рейку шириной 35 мм - совместим с любыми шкафами и щитами по ГОСТ.
• Глубина монтажа: 68 мм - требуется свободное пространство за щитом для установки и обслуживания.
• Защита IP20: предохраняет от прикосновений к токоведущим частям и крупному пылевому мусору - не предназначена для влажных или уличных условий.
• Подключение: винтовые зажимы - надёжны, но требуют правильного затягивания и проверки через 1–2 месяца после первого запуска.
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (36 мм каждый).

Совместимость и монтаж

Контактор модульный 25А 230В AC 3 нормально открытых 1 нормально закрытый совместим с любой DIN-рейкой 35 мм. Устанавливается в распределительных щитах, панелях управления, шкафах автоматизации. Для подключения:

• Силовые выводы (L1–L4, T1–T4): подключаются к нагрузке и источнику питания винтовыми зажимами. Максимальное сечение жил - 2,5 мм2 (по данным производителя).
• Управление: катушка 230 В подключается к выходу контроллера (термостат, PLC, кнопка). Обязательно соблюдайте полярность - хотя переменный ток не имеет полярности, важно не перепутать фазу и ноль.
• Не используйте этот контактор в качестве главного рубильника - он не рассчитан на частое включение/выключение под большой током без нагрузки.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Применяется в соответствии с категорией применения AC-1 (резистивная нагрузка) и AC-7a (нагрузки с индуктивным характером - двигатели, трансформаторы). Серия ARMAT прошла испытания на долговечность: более 1 млн операций при номинальной нагрузке.

Преимущества

• Бесшумная работа катушки - не создаёт помех в чувствительных помещениях (жилая зона, офисы).
• Отсутствие вибрации контактов - снижает риск ослабления соединений и повреждения проводов.
• Высокая надёжность в условиях колебаний напряжения +-10% от 230 В.
• Легко заменить: стандартный форм-фактор и одинаковая схема подключения во всей серии ARMAT.

Ограничения применения

• Не применяйте в средах с высокой влажностью, пылью или химическими выбросами - степень защиты IP20 недостаточна.
• Не используйте для коммутации светодиодных светильников с импульсными источниками питания - возможны скачки тока, превышающие 25 А.
• Не подключайте к постоянному току (DC) - катушка рассчитана исключительно на 230 В AC.
• Не рекомендован для частого включения/выключения (более 600 раз в час) - срок службы контактов снизится.
• Не монтируйте рядом с мощными источниками ЭМИ - может вызвать ложное срабатывание.

Примеры использования

• Автоматическое включение теплого пола по сигналу термостата.
• Управление насосом системы отопления через программируемый контроллер.
• Коммутирование группы точечных светильников в торговом зале по расписанию.
• Система аварийного отключения оборудования при срабатывании датчика перегрева (через НЗ контакт).

Практические советы

• Проверьте глубину монтажа (68 мм) перед установкой - убедитесь, что за щитом достаточно места для проводов и вентиляции.
• При первом запуске проверьте затяжку винтов через 24 часа - медные жилы могут слегка “осесть”.
• Для увеличения срока службы используйте дополнительные контакты ARMAT (например, ar-kmraux-11) - они позволяют расширить функционал без замены основного контактора.
• Если нужна работа от 12/24/48 В - выбирайте другую модель серии ARMAT с подходящей катушкой. Этот экземпляр (ar-kmr10-025-31-230) работает только от 230 В AC.
• Не забудьте использовать защиту от перегрузки (автоматический выключатель) перед контактором - сам по себе он не защищает от токов короткого замыкания.
