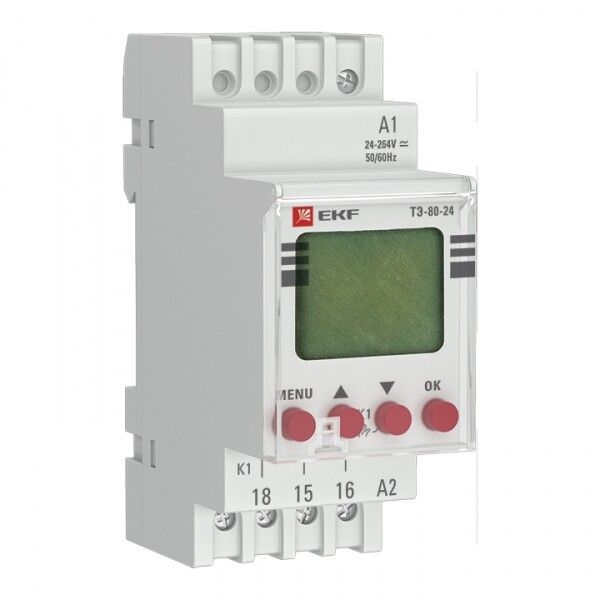

Таймер электронный ТЭ-80 24-230В EKF PROxima|te-80-24|EKF

Таймер электронный ТЭ-80 24-230В от EKF - устройство для автоматического управления нагрузками по расписанию с точным учетом времени суток и дней недели. Подходит для систем освещения, конвейеров, HVAC и других задач, где требуется периодическое включение/выключение. Артикул te-80-24 обеспечивает совместимость с сетями 24–264 В AC/DC.

Назначение и область применения

Таймер электронный ТЭ-80 24-230В предназначен для автоматизации процессов, требующих точного временного контроля. Он включает и выключает подключенную нагрузку в заранее установленные дни и часы. Применяется в жилых домах, офисах, школах, промышленных объектах и на коммунальных объектах - например, для включения света по графику, запуска насосов, работы вентиляции или подачи сигналов (школьные звонки через импульсную функцию).

Технические характеристики

• Напряжение питания: 24–264 В AC/DC - работает как от бытовой сети 220 В, так и от низковольтных цепей 24 В;
• Выходное реле: перекидное (С/О), номинальный ток 16 А - способно управлять мощными нагрузками, включая нагреватели, двигатели, лампы;
• Функция импульса: длительность 1–99 секунд - используется для однократных команд, например, для сигнализации или запуска устройства с коротким временем действия;
• Часы реального времени: встроенные часы с автономным питанием сохраняют время даже при отключении основного питания;
• Количество программ: до 80 - каждая программа может включать несколько событий включения/выключения в течение недели;
• Индикация: ЖК-дисплей с подсветкой - отображает текущее время, день недели, активные программы и режимы;
• Защита корпуса: съемная крышка над клавишами и дисплеем с возможностью пломбирования - защищает от случайного изменения настроек;
• Стандарт: соответствие ГОСТ IEC 60730-2-7-2011 - подтверждает безопасность и надежность в соответствии с требованиями к автоматическим контроллерам.

Совместимость и монтаж

Таймер электронный ТЭ-80 24-230В монтируется на DIN-рейку шириной 35 мм - стандарт для щитов в жилых и промышленных помещениях. Для подключения используются клеммы на лицевой стороне: L/N - для питания, COM/NO/NC - для нагрузки. Учитывайте, что максимальный ток нагрузки - 16 А; при больших значениях применяйте контактор. Монтаж допускается в закрытых щитках с температурой от -10C до +50C. Не рекомендуется установка в местах с высокой влажностью или прямым попаданием воды - степень защиты IP20 не предусматривает защиту от брызг.

Безопасность и стандарты

Устройство соответствует ГОСТ IEC 60730-2-7-2011 - нормативу для автоматических электрических контроллеров. Это гарантирует отказоустойчивость, защиту от самопроизвольного срабатывания и соответствие требованиям безопасности при использовании в бытовых и профессиональных системах. Корпус выполнен из самозатухающего пластика, исключающего распространение горения.

Преимущества

• Гибкость программирования: 80 различных сценариев позволяют настраивать сложные графики на неделю - например, разные режимы для будней и выходных;
• Ручной режим управления: возможность принудительно включить или выключить реле без изменения программы - удобно при тестировании или экстренных ситуациях;
• Поддержка переменного и постоянного тока: одинаково хорошо работает в сетях 24 В DC (например, от аккумулятора) и 230 В AC - универсальность для разных типов объектов;
• Защитная крышка с пломбировкой: снижает риск несанкционированного доступа - особенно важно в общественных зонах, таких как школы или административные здания;
• ЖК-дисплей с информацией: легко проверить текущую программу, время и состояние реле без дополнительных приборов.

Ограничения применения

• Не предназначена для управления реактивными нагрузками свыше 16 А - при работе с мощными двигателями или люминесцентными лампами используйте внешний контактор;
• Отсутствует защита от перегрузки по току - внутреннее реле не имеет тепловой защиты, поэтому необходимо применять внешние автоматы;
• Степень защиты IP20 - нельзя устанавливать в открытых или влажных помещениях без дополнительной защиты (коробки, шкафы);
• Нет беспроводного управления или интеграции с системами умного дома - управление только через физические кнопки на передней панели.

Примеры использования

• Школа: ежедневный звонок в 8:00 и 15:00 через импульсную функцию (10 секунд) - управляет звуковым оборудованием;
• Производственный участок: включение конвейера по расписанию с 7:00 до 16:00, Monday-Friday - экономия энергии в выходные;
• Офис: автоматическое включение освещения в холле с 6:00 до 22:00, с отключением ночью;
• Теплица: включение системы полива трижды в день по заданным часам - с помощью одного таймера можно настроить до трех циклов в день;
• Загородный дом: включение обогрева в холодное время года по графику - например, прогрев комнаты за час до пробуждения.

Практические советы

• Перед первым запуском обязательно установите правильное время и дату - все программы зависят от этих значений;
• При частых отключениях электроэнергии убедитесь, что батарейка часов исправна - она сохраняет настройки на срок до нескольких месяцев;
• Для нагрузок выше 10 А рекомендуется использовать внешний магнитный пускатель - продлит срок службы внутреннего реле;
• При настройке программ начинайте с простых сценариев - затем усложняйте, чтобы избежать ошибок в расписании;
• Проверьте полярность при подключении 24 В DC - хотя таймер принимает переменный и постоянный ток, некорректное подключение может повредить плату;
• После окончания монтажа опломбируйте крышку - это предотвращает изменение настроек обслуживающим персоналом без разрешения.
