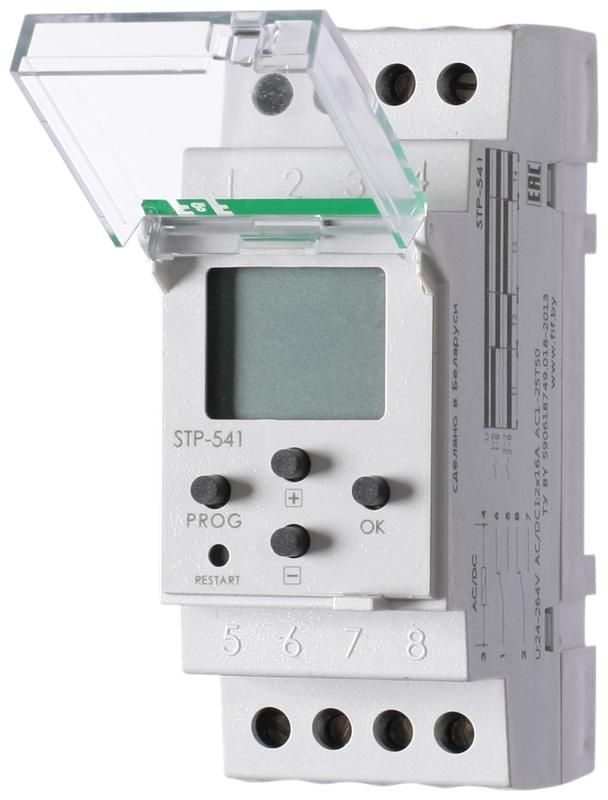

Реле времени STP-541 (1канал 4х-временное для вращения электродвиг. 24-264В AC/DC 2х16А 2перекл. IP20 монтаж на DIN-рейке) F&F EA02.002.008 Евроавтоматика

Реле времени Евроавтоматика F&F ea02.002.008 предназначено для автоматического управления циклическим вращением электродвигателей с перерывами между направлениями. Устройство работает от сети 24–264 В переменного или постоянного тока, монтируется на DIN-рейку и оснащено LCD-дисплеем для настройки временных интервалов.

Назначение и область применения

Реле времени Евроавтоматика F&F ea02.002.008 используется там, где необходимо автоматически менять направление вращения электродвигателя с паузами между циклами. Подходит для управления двигателями в оборудовании с периодическим движением: конвейерах, шлюзах, поворотных столах, устройствах для перемешивания, упаковочных линиях и других системах, требующих точной последовательности включения-остановки-реверса.

Технические характеристики

• Род тока: AC/DC - работает от переменного и постоянного напряжения
• Напряжение питания: 24–264 В - совместимо с большинством промышленных сетей
• Коммутируемый ток: 16 А на каждый контакт - позволяет управлять средними нагрузками через внешние контакторы
• Количество контактов: 2 переключающих (НО/НЗ) - два независимых выхода для управления двумя направлениями вращения
• Диапазон времени: 5–120 секунд - установленные значения для каждого этапа цикла (t1–t4)
• Количество циклов: программируемое от 1 до 999 999 - можно задать количество повторений перед остановкой
• Способ монтажа: DIN-рейка 35 мм - стандартная установка в распределительных щитах
• Количество модулей DIN: 2 - занимает 2 стандартных модуля шириной 17,5 мм каждый
• Индикация: LCD-дисплей - отображает текущий режим, выставленные времена и номер цикла
• Диапазон температур: от -25 до +50 C - допустимо использование в неотапливаемых помещениях
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата с возможностью повышенной влажности
• Нормативный документ: ТУ BY 590618749.018-2013 - соответствует белорусскому техническому регламенту

Совместимость и монтаж

Реле времени Евроавтоматика F&F ea02.002.008 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы на лицевой стороне корпуса. Каждый из двух контактов (1-5 и 2-7) предназначен для управления отдельным контактором: один - для правого вращения, второй - для левого. Обязательно используйте внешние контакторы с достаточной коммутационной способностью, поскольку само реле не управляет двигателем напрямую. Напряжение питания подаётся на клеммы L/N, а не на контакты выхода.

Безопасность и стандарты

Реле имеет степень защиты IP20 - не предназначено для установки во влажных, запылённых или открытых местах. Работает в пределах нормированного температурного диапазона. Соответствует требованиям ТУ BY 590618749.018-2013. Не содержит элементов, создающих помехи радиочастотному спектру. Электромагнитная совместимость обеспечивается внутренней фильтрацией, но рекомендуется использовать экранированные провода при прокладке рядом с чувствительными устройствами.

Преимущества

• Поддерживает четыре временных интервала в одном цикле - удобно для сложных алгоритмов движения
• Широкий диапазон входного напряжения (24–264 В AC/DC) - не требует отдельного блока питания
• LCD-экран с интуитивной навигацией - позволяет легко настраивать длительность этапов и число циклов без дополнительных программаторов
• Высокая надёжность механических контактов - 16 А на каждую группу, что достаточно для управления типовыми силовыми реле
• Гибкая программа циклов - от одного до миллиона повторений, включая бесконечный режим

Ограничения применения

• Не подходит для управления мощными двигателями напрямую - обязательно применение внешних контакторов
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне щита или в сырых помещениях
• Максимальное время одного этапа - 120 секунд; для более длинных пауз требуется внешний контроллер
• Не имеет функции аварийной остановки по току или перегреву - контроль безопасности должен обеспечиваться другими средствами
• Не поддерживает RS-485 или другие протоколы связи - полностью автономное устройство без возможности удалённого управления

Примеры использования

• Автоматический поворотный стол - вращение вправо 30 с, пауза 10 с, вращение влево 30 с, пауза 10 с, повтор 50 раз
• Перемешивающее устройство - чередование направления вращения импульсно для равномерного смешивания веществ
• Лента транспортера с обратным ходом - после завершения прохода в одну сторону происходит возврат с паузой
• Оборудование для формования материалов - циклический реверс для выравнивания плотности материала

Практические советы

• При первом запуске проверьте полярность подключения контакторов - неверная схема вызовет одновременное включение обоих направлений
• Убедитесь, что контакторы имеют достаточную коммутационную способность (не менее 16 А) и защиту от дуги
• Настройку временных интервалов выполняйте при отключенном питании - изменения сохраняются даже при отключении
• Для долгосрочной работы в условиях высокой влажности используйте герметизированный щит с принудительной вентиляцией
• Если нужен цикл дольше 120 секунд - разбейте его на несколько этапов с использованием нескольких реле или внешнего ПЛК
• Проверяйте соответствие посадочного места на DIN-рейке - габариты устройства позволяют установить только одно реле на 2 модуля
