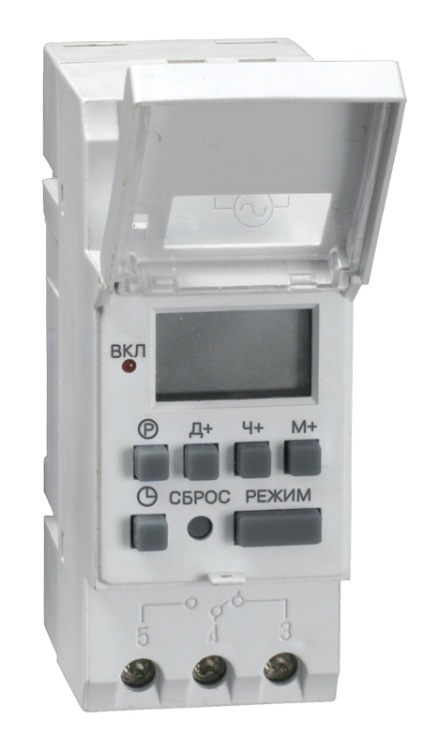

Таймер цифровой ТЭ15 KARAT 16А 230В на DIN-рейку IEK (ИЭК) MTA10-16

Таймер цифровой ТЭ15 16 ампер 230 вольт на DIN-рейку от IEK предназначен для точного управления включением и отключением нагрузки по заданному графику. Устройство монтируется на DIN-рейку в распределительном щите и подходит для промышленных и бытовых систем. Артикул mta10-16 соответствует серии KARAT.

Назначение и область применения

Таймер цифровой ТЭ15 16 ампер 230 вольт на DIN-рейку используется для автоматизации работы электротехнического оборудования: освещения, вентиляции, насосов, нагревательных приборов, конвейеров и других устройств с переменным током. Подходит для установки в жилых домах, офисах, производственных помещениях и объектах коммунальной инфраструктуры. Программы управления рассчитаны на неделю - позволяют задавать различные сценарии для будних дней, выходных или конкретных дней недели.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А (максимальная мощность нагрузки - до 2300 Вт)
• Частота сети: 50 Гц
• Диапазон выдержек времени: от 1 минуты до 24 часов
• Минимальный интервал включения и переключений: 1 минута
• Количество переключающих контактов: 1 (NO - нормально разомкнутый)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Количество модулей DIN: 2 (занимает 36 мм ширины)
• Глубина монтажа: 66 мм
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +40C, допустима повышенная влажность)
• Срок службы: до 20 лет
• Питание: от сети 230 В - внутренний аккумулятор обеспечивает автономность до 150 часов при отключении питания
• Цвет: серый, матовая отделка поверхности

Совместимость и монтаж

Таймер ТЭ15 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной 66 мм внутри щита. Клеммы для подключения проводов расположены спереди - доступны после установки устройства. Подключение осуществляется к фазе, нулю и нагрузке. Нагрузка должна быть исключительно активной (например, лампы, ТЭНы) или индуктивной с коэффициентом мощности ≥0.8. Не предназначен для управления двигателями с высоким пусковым током или светодиодными светильниками с импульсными источниками питания без предварительной проверки совместимости.

Безопасность и стандарты

Таймер ТЭ15 соответствует требованиям безопасности для устройств класса II (двойная изоляция). Сертифицирован в соответствии с ГОСТ Р МЭК 60730-2-1 и ГОСТ Р 50030.2. Защита IP20 позволяет использовать устройство только во внутренних помещениях, защищённых от попадания влаги и пыли. Не применяйте в сырых зонах, на улице или в местах с постоянным брызгами воды.

Преимущества

• Высокая надёжность механических и электронных компонентов - срок службы до 20 лет
• Автономность до 150 часов при отключении питания - сохраняет программу даже при перебоях
• Простое управление: кнопки на лицевой панели позволяют легко настроить график без ПК
• Поддержка четырёх режимов недельного цикла - гибкость для любых сценариев
• Ручное включение/отключение в любой момент - возможность оперативного контроля
• Матовый серый корпус - эстетично сочетается с другими элементами серии KARAT

Ограничения применения

• Не подходит для управления емкостными или высокоиндуктивными нагрузками (например, мощные электродвигатели, трансформаторы)
• IP20 - запрещено использование в условиях повышенной влажности, пыли, на улице
• Минимальный интервал переключения - 1 минута; нельзя применять для задач, требующих более частого включения (например, импульсное регулирование)
• Не имеет Ethernet/Wi-Fi - удалённое управление невозможно
• Один контакт - нельзя одновременно управлять двумя независимыми цепями

Примеры использования

• Включение системы отопления в квартире по расписанию: с 6:00 до 9:00 и с 17:00 до 22:00 - будние дни, выключен в выходные
• Автоматическое включение уличного освещения в парке каждые пятницу вечером и выключение в воскресенье утром
• Управление вентиляционной установкой в цеху: работает 1 час каждый час, начиная с 8:00 до 18:00 - все дни недели
• Включение теплового завесы в торговом зале по графику: только в рабочие дни с 7:00 до 20:00

Практические советы

• При монтаже в щитке убедитесь, что рядом достаточно места - глубина 66 мм требует свободного пространства за рейкой
• Проверьте соответствие нагрузки максимальной мощности 2300 Вт - превышение вызывает отказ контакта
• При первом включении выполните сброс и настройку заново - заводская программа может быть неактивна
• Для долгой работы аккумулятора не отключайте питание на длительные периоды - он заряжается только при наличии 230 В
• Если таймер не реагирует на команды - проверьте целостность подключения нулевого провода, часто именно он является причиной сбоев
• Артикул mta10-16 - замена аналогичных устройств от других брендов, но обязательно сверьте габариты и тип контактов перед заменой
