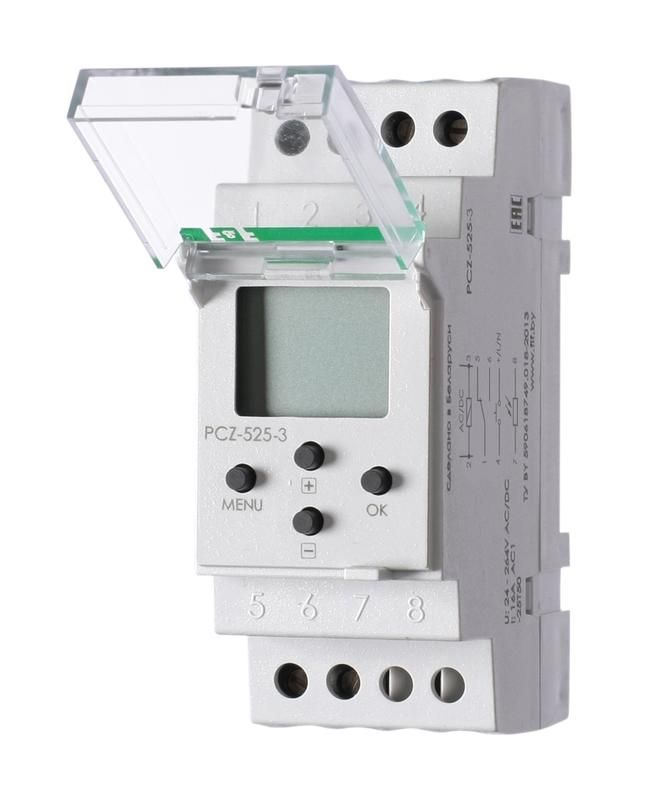

Реле времени астрономическое одноканальное с фотореле PCZ-525-3 - EA02.002.014 Евроавтоматика

Реле времени астрономическое одноканальное с фотореле PCZ-525-3 от Евроавтоматика предназначено для автоматического управления уличным освещением на основе расчёта восхода и заката солнца в конкретном регионе. Устройство сочетает астрономическую программу, фотореле и ручной контроль, обеспечивая точное и экономичное включение/отключение нагрузки. Артикул ea02.002.014 подходит для стационарной установки на DIN-рейку в помещениях с контролируемой средой.

Назначение и область применения

PCZ-525-3 используется для автоматического включения и отключения освещения в зависимости от времени суток и сезона, рассчитываемых по географическим координатам объекта. Подходит для управления уличным, рекламным, архитектурным и территориальным освещением: парков, дорог, зданий, спортивных площадок, торговых центров.

Устройство заменяет механические таймеры и простые фотoreле, исключая необходимость ручной настройки каждый месяц. Особенно эффективно в регионах с выраженной сезонной сменой продолжительности дня.

Технические характеристики

• Напряжение питания: 24–264 В переменного или постоянного тока (AC/DC) — совместимо с сетями 220 В и широким диапазоном колебаний
• Коммутируемый ток: 16 А — способно управлять нагрузкой до 3,5 кВт при 220 В
• Количество каналов: 1 (одноканальное)
• Тип контакта: 1 нормально разомкнутый (НО) — без нормально замкнутых (НЗ)
• Монтаж: на DIN-рейку шириною 35 мм, занимает 2 модуля
• Индикация: LCD-дисплей с подсветкой — отображает время, дату, режим, уровень освещённости
• Диапазон рабочих температур: от -25 °C до +50 °C
• Степень защиты: IP20 — защищён от прикосновений и ограниченной пыли, не предназначен для улицы или сырых помещений
• Климатическое исполнение: УХЛ4 — допущен к использованию в условиях умеренного и холодного климата с повышенной влажностью внутри помещений
• Диапазон выдержек времени: от 1 минуты до 24 часов — для настройки ночных перерывов
• Встроенный источник питания: литиевая батарея — сохраняет часы и настройки до 2 лет при отсутствии основного питания
• Диапазон измерения освещённости (при подключении датчика PLUS): 2–500 люкс

Совместимость и монтаж

PCZ-525-3 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются клеммы на передней панели: L/N — питание, COM/NO — выход на нагрузку. Кабель сечением до 2,5 мм² рекомендован для силовой линии.

Поддерживаются два внешних устройства:

• Датчик освещённости PLUS — подключается через специальный разъём, позволяет корректировать время включения при пасмурной погоде
• Внешняя кнопка — подключается параллельно, даёт возможность ручного включения/отключения без изменения программы

Настройка выполняется через меню на дисплее. Для удалённой диагностики и изменения параметров доступна поддержка NFC — требуется смартфон с Android и функцией NFC.

Безопасность и стандарты

PCZ-525-3 соответствует требованиям безопасности для устройств класса II (двойная изоляция). Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность — не применяется во влажных, пыльных или открытых зонах без корпуса. Работает в соответствии с ГОСТ Р МЭК 61810-1 и EN 60730-1.

Преимущества

• Автоматическая корректировка времени включения/выключения по дате и геолокации — не требует ручной перенастройки весной и осенью
• Четыре режима управления: астрономические точки, сумерки, коррекция, жёсткое время — гибкость под любую задачу
• Возможность установки ночного перерыва — снижает потребление электроэнергии
• ЖК-экран с подсветкой — удобная настройка даже в слабом свете
• NFC-управление — быстрая проверка и изменение параметров без вскрытия корпуса
• Резервное питание от встроенной батареи — сохраняет все настройки при отключении сети

Ограничения применения

• Не предназначено для установки вне помещений — степень защиты IP20 не защищает от воды, пыли и перепадов температур на улице
• Требуется точная настройка географических координат — неверные данные приведут к ошибкам в расчёте времени восхода/заката
• Выходной контакт — только НО (нормально разомкнутый); нельзя использовать для коммутации цепей, требующих НЗ-контакта
• Для работы с датчиком освещённости необходимо дополнительно приобрести комплект PLUS — он не входит в базовую комплектацию
• NFC-функция работает только с Android-устройствами; iOS и другие системы не поддерживаются

Примеры использования

• Уличное освещение в городском парке — включается за 10 минут до заката, выключается за 10 минут после восхода
• Архитектурная подсветка офисного здания — активируется в 19:30, отключается в 02:00 с ночным перерывом
• Рекламный щит на трассе — управление по астрономическому графику с коррекцией по датчику освещённости при тумане
• Освещение автостоянки — включается по сигналу внешней кнопки при необходимости, затем снова переходит в автоматический режим

Практические советы

• Перед первым запуском обязательно введите точные координаты (широта/долгота) объекта — используйте GPS-координаты из карт Google
• При установке рядом с мощными источниками помех (частотные преобразователи, сварочные аппараты) используйте экранированный кабель для сигнальных линий
• Для долговечности батареи не отключайте питание более чем на 2 месяца подряд — даже при отсутствии нагрузки лучше оставить включенное питание
• Проверьте соответствие сечения провода нагрузки — при токе 16 А минимальное сечение — 2,5 мм² медного провода
• Если освещение включается слишком рано — подключите датчик PLUS и настройте порог чувствительности на уровне 100–200 люкс
• При сбросе настроек (например, после длительного отключения) восстановите параметры через NFC или вручную — не забудьте про сезонное время (зима/лето)
