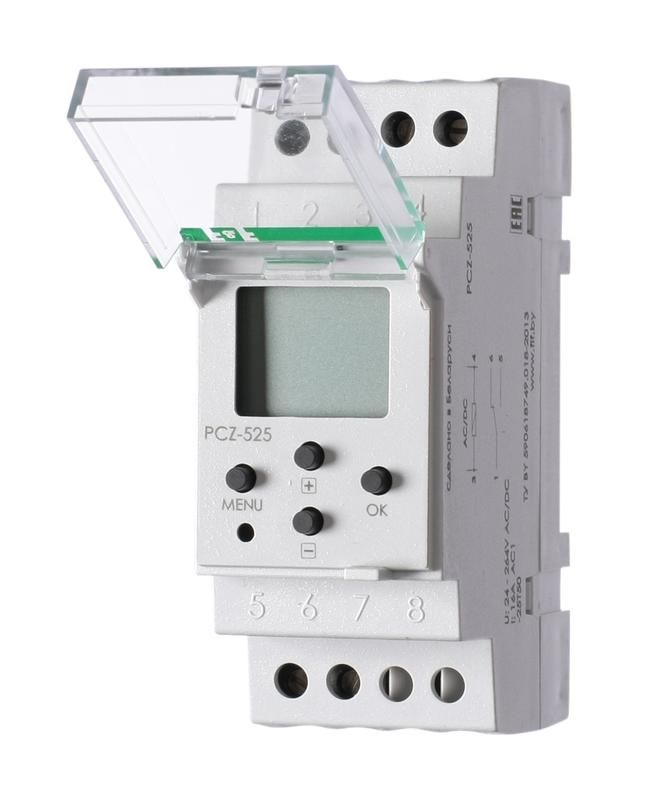

Реле времени астрономическое PCZ-525 24-264В AC/DC 16А 1 переключ. контакт IP20 канал монтаж на DIN-рейке F&F EA02.002.005 Евроавтоматика

Реле времени PCZ-525 от Евроавтоматика - устройство для автоматического управления освещением на основе астрономических расчётов: включение и отключение происходят в моменты восхода и заката солнца, адаптированные под вашу широту и сезон. Монтаж на DIN-рейку, питание от 24–264 В AC/DC, один коммутирующий контакт 16 А, управление через LCD-дисплей и NFC.

Назначение и область применения

PCZ-525 предназначен для автоматизации включения и отключения света в зависимости от времени суток и сезона. Устройство использует данные о географических координатах и дате, чтобы точно определить моменты восхода и захода солнца. Подходит для уличного освещения, рекламных конструкций, фасадов зданий, парковых зон, объектов ЖКХ и промышленных территорий, где важно экономить энергию и избежать ручного управления.

Технические характеристики

• Напряжение питания: 24–264 В AC/DC - работает от бытовой сети 220 В и промышленных систем 24–240 В;
• Коммутируемый ток: 16 А - способно управлять нагрузкой до 3,5 кВт при 220 В;
• Тип контакта: 1 переключающий (НО/НЗ) - замыкает и размыкает цепь одновременно;
• Диапазон выдержек времени: 1–199 минут - используется для задержек и ночных перерывов;
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке (17,5 мм каждый);
• Индикация: LCD-дисплей - показывает текущую дату, время, режим работы и настройки;
• Дискретность установки: 1 минута - точная настройка времени включения/выключения;
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, не предназначено для улицы;
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +50C, подходит для неотапливаемых помещений;
• Автоматическая смена летнего/зимнего времени - корректирует часы по правилам РФ и Беларуси;
• Поддержка NFC - настройка через смартфон без проводов (при наличии совместимого устройства).

Совместимость и монтаж

PCZ-525 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются клеммы на передней панели: L/N - для питания, COM/NO/NC - для нагрузки. Кабель сечением до 2,5 мм2 допустим. Напряжение питания может быть переменным или постоянным - устройство само определяет тип тока. При монтаже обеспечьте доступ к дисплею и NFC-зоне для настройки. Не требует внешних антенн или GPS-модулей - все данные рассчитываются внутренним алгоритмом.

Преимущества

• Не нуждается в ручном обновлении графиков - автоматически учитывает изменение продолжительности дня;
• Четыре режима управления: астрономические точки, сумерки, корректировка, жёсткое время - гибкость под любые задачи;
• NFC-настройка снижает риск ошибок при вводе координат и времени;
• LCD-экран с подсветкой удобен даже при слабом свете;
• Встроенный ночной перерыв - возможность полностью отключить нагрузку в заданный интервал для экономии;
• Работает в автономном режиме после первичной настройки - не требует подключения к сети или серверу.

Ограничения применения

• IP20 - нельзя использовать вне помещения; требуется установка в щите или шкафу;
• Не поддерживает несколько выходов - управляет одной группой нагрузки;
• NFC работает только с Android-устройствами, поддерживающими NDEF-формат (iOS несовместим);
• Требуется предварительная настройка геокоординат - без них функция астрономического управления не активируется;
• При напряжении ниже 24 В или выше 264 В устройство отключится - не имеет защиты от скачков, только диапазон входа.

Примеры использования

• Уличное освещение во дворе многоквартирного дома - включается за 10 минут до заката, выключается через 15 минут после восхода;
• Освещение торгового центра - включается в 18:00 по жёсткому времени в зимний период, в летний - по астрономическому графику;
• Фасадная подсветка офисного здания - с ночной паузой с 01:00 до 05:00 для снижения потребления;
• Система освещения на автостоянке - корректировка на +-15 минут по запросу администратора через NFC.

Практические советы

• Перед первой установкой введите точные координаты (широта и долгота) - ошибка более чем на 1° влияет на точность времени включения;
• Настройте «ночной перерыв» только тогда, когда освещение действительно не нужно - иначе будет лишнее отключение;
• Проверьте, что нагрузка не превышает 16 А - особенно при запуске люминесцентных или LED-светильников с высоким импульсным током;
• Для удобства настройки используйте телефон с NFC - достаточно приложить его к корпусу и следовать инструкции в приложении;
• Если устройство не реагирует на кнопки - проверьте наличие питания и состояние батареи резервного питания (если есть);
• Обязательно сохраните настройки после изменения - они теряются при потере питания без резерва.
