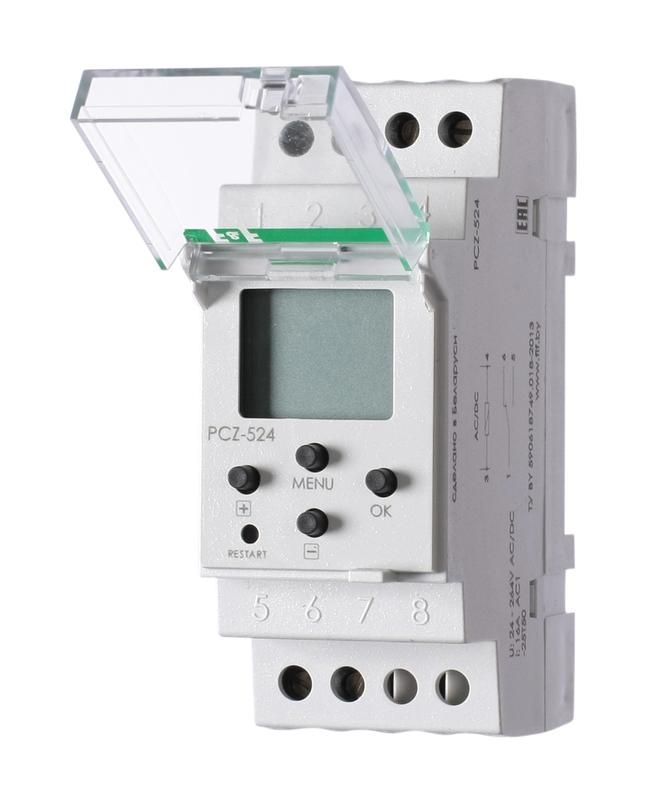

Реле времени астрономическое PCZ-524 24-264В AC/DC 16А 1 переключ. контакт IP20 канал F&F EA02.002.004 Евроавтоматика

Реле времени астрономическое PCZ-524 от Евроавтоматика предназначено для автоматического управления освещением на основе расчёта восхода и заката солнца в конкретном месте. Устройство работает от сети 24–264 В AC/DC, коммутирует нагрузку до 16 А и устанавливается на DIN-рейку. Артикул ea02.002.004 подходит для систем уличного и внутреннего освещения, где важна точная привязка к природному световому графику.

Назначение и область применения

Реле времени астрономическое PCZ-524 управляет включением и выключением освещения в соответствии с реальным временем восхода и заката солнца в заданной географической точке. Это особенно полезно для:

• уличного освещения парков, дорог, дворов;
• фасадного и рекламного освещения зданий;
• систем освещения в теплицах, спортивных объектах, административных комплексах;
• любых сценариев, где требуется ежедневная адаптация графика работы к сезонным изменениям продолжительности дня.

Устройство исключает необходимость ручной настройки времени включения/выключения каждый месяц - всё делается автоматически на основе даты и координат.

Технические характеристики

• Напряжение питания: 24–264 В AC/DC - совместимо с большинством сетей, включая бытовые и промышленные системы.
• Коммутируемый ток: 16 А - позволяет управлять мощными нагрузками, например, группой светодиодных светильников или металлогалогенных ламп.
• Тип контакта: 1 НО/НЗ (переключающий) - один контакт может замыкать или размыкать цепь в зависимости от состояния реле.
• Диапазон коррекции: +-199 минут - можно сдвигать время включения/выключения вручную, чтобы учесть тени зданий, местные условия или требования безопасности.
• Индикация: ЖК-дисплей - показывает текущую дату, время, день недели, режим работы и установленные параметры.
• Дискретность установки: 1 минута - точная настройка временных интервалов.
• Диапазон температур: от –25 до +50 C - работает в условиях холодных зим и жаркого лета.
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не предназначен для открытого монтажа на улице.
• Способ монтажа: DIN-рейка 35 мм - стандартный способ крепления в щитах.
• Габариты: 2 модуля DIN - компактный размер, занимает мало места в распределительном шкафе.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в умеренно-холодном климате с повышенной влажностью.
• Автоматическая смена времени: зимнее/летнее - устройство само переключает часовой пояс в соответствии с правилами РФ и Беларуси.

Совместимость и монтаж

Реле времени астрономическое PCZ-524 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые клеммы: питание - L/N, выход - NO/NC/COM. Для работы необходимо задать:

• текущую дату и время;
• географические координаты (широта и долгота);
• временную коррекцию (по необходимости).

Не требует внешних датчиков или GPS - все данные рассчитываются внутри устройства на основе алгоритма астрономического времени. Совместим с любыми типами нагрузок: LED, люминесцентные, галогенные, индуктивные - при условии, что ток не превышает 16 А.

Безопасность и стандарты

Реле времени PCZ-524 соответствует техническим условиям ТУ BY 590618749.018-2013. Обладает изоляцией, соответствующей классу II, и не требует заземления корпуса. Контакты рассчитаны на коммутацию активной и реактивной нагрузки. Применение в помещениях с нормальной влажностью и отсутствием агрессивных сред.

Преимущества

• Автоматическая привязка к местному времени восхода/заката - никаких ручных поправок каждую неделю.
• ЖК-экран с индикацией всех параметров - удобно проверить состояние и настроить без снятия с рейки.
• Поддержка AC/DC - универсальное решение для старых и новых систем.
• Коррекция +-199 минут - гибкость для учёта теней, городской застройки или специальных требований.
• Автоматическая смена времени - не нужно вручную менять график весной и осенью.
• Надёжная работа в широком диапазоне температур - подходит для неотапливаемых щитовых комнат.

Ограничения применения

• IP20 - нельзя использовать вне помещений или в сырых зонах (например, на улице, в подвалах с высокой влажностью).
• Не имеет входа для внешнего сигнала - нельзя синхронизировать с другими системами (SCADA, IoT).
• Только один канал - не подходит для сложных сценариев с несколькими группами освещения.
• Требуется первичная настройка координат - если они указаны неверно, время включения будет некорректным.
• Не рекомендовано для управления двигателями или высокостартовыми нагрузками выше 16 А.

Примеры использования

• Уличное освещение в городе: реле включает фонари за 10 минут до заката, выключает за 15 минут после восхода - экономия энергии и комфорт.
• Освещение торгового центра: включает подсветку фасада точно в момент сумерек, даже если погода облачная.
• Теплица: регулирует искусственный свет в зависимости от сезона - увеличивает урожайность без участия оператора.
• Объекты в удалённых районах: не нужен ежемесячный проезд для перенастройки таймера - система работает автономно годами.

Практические советы

• Перед установкой убедитесь, что координаты (широта/долгота) введены правильно - используйте карты Google или Яндекс для получения точных значений.
• Настройте коррекцию времени (+/-) сразу после установки: если освещение включается слишком рано из-за теней деревьев, добавьте +15…+30 минут.
• Проверяйте батарейку резервного питания (если есть) - потеря питания может сбросить дату и время, хотя настройки сохранятся.
• Не подключайте к реле нагрузки с импульсным характером (например, некоторые драйвера LED) без дополнительной фильтрации - возможны ложные срабатывания.
• Для обслуживания: отключите питание перед работой с клеммами - даже при отключенном выходе входное напряжение остаётся под напряжением.
