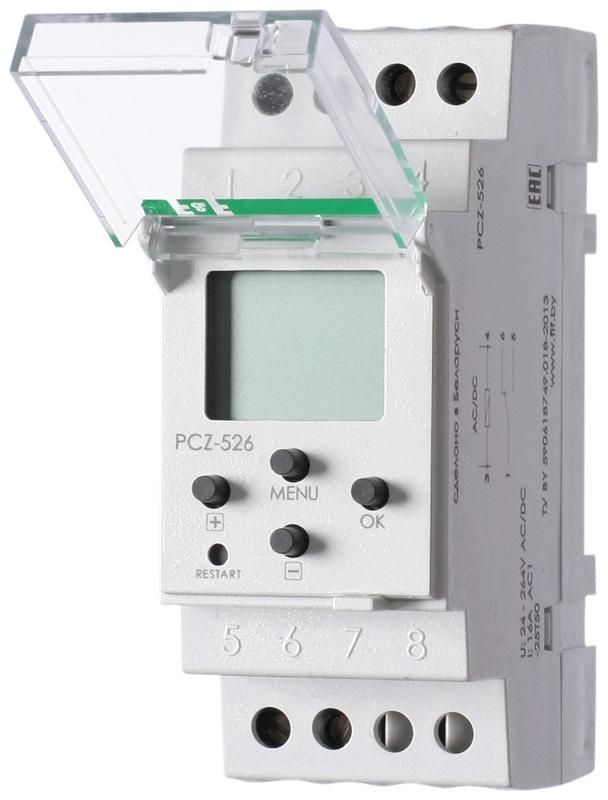

Реле времени астрономическое PCZ-526 16А 24-264В AC/DC 1п IP20 1 канал коррекция вр. включ./выключ. ночной перерыв годов. программа монтаж на DIN-рейке F&F EA02.002.009 Евроавтоматика

Реле времени PCZ-526 от Евроавтоматика - устройство для автоматического управления освещением на основе астрономических расчётов: включает и отключает свет в соответствии с восходом и закатом солнца в вашем регионе, учитывая сезонные изменения. Подходит для монтажа на DIN-рейку, питается от переменного или постоянного тока 24–264 В.

Назначение и область применения

PCZ-526 предназначен для автоматизации включения и отключения внешнего и внутреннего освещения - например, уличных фонарей, рекламных щитов, архитектурной подсветки зданий, парковых объектов. Устройство рассчитывает точное время восхода и заката солнца по заданным географическим координатам и дате, что исключает необходимость ручной настройки каждый месяц. Особенно эффективно применение там, где важно соблюдать энергосберегающий график: жилые комплексы, дороги, общественные территории.

Технические характеристики

• Номинальный коммутируемый ток: 16 А
• Напряжение питания: 24–264 В AC/DC - совместимо с сетями 220 В, 24 В, 110 В
• Количество контактов: 1 пара (НО/НЗ)
• Коммутируемая мощность:
  • Лампы накаливания: до 2000 Вт
  • Люминесцентные лампы DUO: до 1000 В·А
  • Люминесцентные с ЭмПРА: до 500 В·А
  • Люминесцентные в параллельном включении: до 750 В·А
• Диапазон коррекции времени: +-199 минут (можно сместить включение/выключение вручную)
• Индикация: LCD-дисплей - показывает дату, время, день недели, режим работы
• Способ монтажа: на DIN-рейку шириной 35 мм (2 модуля)
• Рабочий температурный диапазон: от -25 C до +50 C
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не предназначено для открытого монтажа на улице
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом
• Автоматическая смена летнего/зимнего времени
• Годовая программа: запоминает расписание на весь год
• Дискретность установки: 1 минута
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

PCZ-526 легко устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются клеммы на передней панели: L/N - питание, COM/NO/NC - нагрузка. Контакты НО/НЗ позволяют использовать реле как для включения, так и для отключения нагрузки. Устройство работает с любыми типами нагрузок в рамках указанных мощностей - от обычных ламп до люминесцентных светильников с ЭмПРА. Не требует внешних датчиков - все данные берёт из встроенных часов и GPS-координат, которые пользователь задаёт один раз.

Безопасность и стандарты

PCZ-526 соответствует требованиям ТУ BY 590618749.018-2013. Защита IP20 обеспечивает безопасность при использовании внутри помещений - устройство не защищено от воды и пыли, поэтому не допускается установка в сырых, пыльных или наружных условиях. Максимальная коммутируемая мощность учтена для всех типов ламп, включая высокие импульсные токи при включении люминесцентных светильников. Работает в сети с напряжением до 264 В - подходит для большинства бытовых и промышленных систем.

Преимущества

• Не требуется ручная перенастройка при смене сезона - время восхода/заката рассчитывается автоматически
• Поддержка годовой программы снижает затраты на обслуживание
• Коррекция +-199 минут позволяет адаптировать график под конкретные условия (например, задержать включение на 30 минут для экономии)
• Работает от переменного и постоянного тока - универсальное решение для разных систем
• LCD-экран даёт наглядную информацию: дата, время, режим, статус
• Автоматическая смена зимнего/летнего времени - не нужно менять часы вручную
• Один контакт (НО/НЗ) - достаточно для базового управления освещением

Ограничения применения

• IP20 - нельзя устанавливать на улице, в подвале с повышенной влажностью или в помещениях с риском попадания брызг
• Не поддерживает многоканальные сценарии - только одно управление (1 канал)
• Требуется первичная настройка географических координат - без этого функция астрономического расчёта не работает
• Не рекомендовано для управления двигателями, насосами или оборудованием с реактивными нагрузками выше 1000 В·А
• Не имеет резервного питания - при отключении электроэнергии теряет установленные параметры (необходимо повторно настраивать после длительного отключения)

Примеры использования

• Уличное освещение во дворах многоэтажек - включается точно в сумерки, выключается на рассвете
• Подсветка офисных зданий вечером и ночью - согласно графику без участия персонала
• Освещение автостоянок - экономия энергии за счёт точного учета времени темноты
• Световые декорации торговых центров - работа по годовому расписанию с коррекцией на праздники
• Системы освещения в теплицах - можно задать “ночной перерыв” для растений

Практические советы

• Перед установкой обязательно задайте точные географические координаты (широта и долгота) - иначе реле будет работать по умолчанию, что приведёт к некорректному времени включения
• Проверьте соответствие нагрузки: если используете люминесцентные лампы с ЭмПРА, не превышайте 500 В·А - иначе контакты могут свариться
• При частых отключениях электропитания сохраните настройки в бумажном виде - после восстановления питания потребуется повторная настройка
• Для удобства монтажа используйте реле в сочетании с автоматическими выключателями на 16 А - они обеспечивают дополнительную защиту от перегрузок
• Настройка занимает 5–10 минут: выберите город/координаты, установите текущую дату и время, активируйте режим “Астрономический”. После этого устройство работает автономно
• Не забудьте проверить направление контактов: NO используется для включения, NC - для отключения; если нужна обратная логика, поменяйте провода
