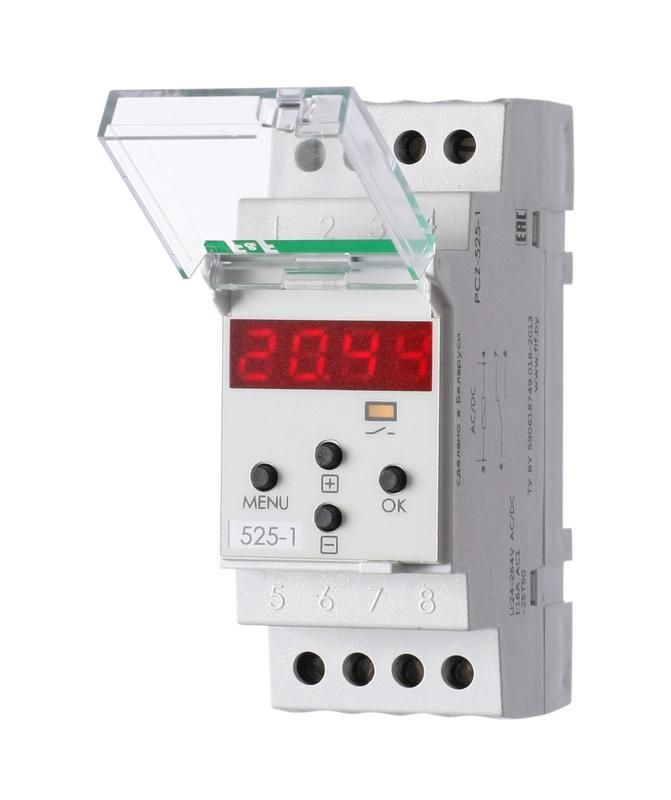

Реле времени астрономическое PCZ-525-1 16А 24-264В AC/DC 1перекл. IP20 ночной перерыв и годовая программа F&F EA02.002.011 Евроавтоматика

Реле времени Евроавтоматика ea02.002.011 - устройство для автоматического управления освещением на основе астрономических расчётов: включение и отключение происходят в моменты восхода и заката солнца, адаптированные под ваш регион и сезон. Подходит для уличного, промышленного и коммерческого освещения, работает от сети 24–264 В переменного или постоянного тока.

Назначение и область применения

Реле времени Евроавтоматика ea02.002.011 предназначено для автоматического включения и отключения светильников в соответствии с реальным временем рассвета и заката в конкретном месте. Устройство использует данные о широте, долготе и дате, чтобы точно определить моменты перехода между днём и ночью. Применяется там, где важно экономить энергию и избежать ручного управления освещением: уличное освещение дворов, дорог, рекламных конструкций; освещение зданий, складов, производственных площадок; системы безопасности и декоративная подсветка.

Технические характеристики

• Напряжение питания: 24–264 В AC/DC - совместимо с большинством сетей, включая бытовые и промышленные;
• Коммутируемый ток: 16 А при напряжении до 250 В - позволяет управлять нагрузкой до 4 kW (при 230 В);
• Коммутируемая мощность:
  • Лампы накаливания: до 2000 Вт;
  • Люминесцентные лампы DUO: до 1000 В·А;
  • Люминесцентные с ЭмПРА: до 500 В·А;
  • Люминесцентные, включённые параллельно: до 750 В·А;
• Тип контактов: 1 НО (нормально открытый) / 1 НЗ (нормально замкнутый) - обеспечивает гибкую схему подключения;
• Годовая программа: автоматически рассчитывает время включения/выключения на весь год;
• Автоматическая смена летнего/зимнего времени - поддерживает перевод часов без ручной настройки;
• Ночной перерыв: можно задать период, когда освещение будет выключено даже при наличии сумерек (например, с 1:00 до 5:00);
• Индикация: LED-дисплей показывает текущее время, дату и режим работы;
• Дискретность установки: 1 минута - точная настройка временных интервалов;
• Диапазон температур: от –25 до +50 C - работает в холодных условиях;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли;
• Способ монтажа: на DIN-рейку ширина 2 модуля - стандартная установка в щитах;
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в помещениях с умеренным и холодным климатом;
• Нормативный документ: ТУ BY 590618749.018-2013.

Совместимость и монтаж

Реле времени Евроавтоматика ea02.002.011 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются клеммы на передней панели: питание L/N, выход для нагрузки NO/NC. Обязательно соблюдайте полярность при работе с постоянным током. Максимальное сечение провода - 2,5 мм2. Убедитесь, что нагрузка не превышает указанные значения мощности для типов ламп - особенно важно при использовании люминесцентных светильников с ЭмПРА. Устройство не требует внешних антенн или GPS - все расчёты выполняются внутренним алгоритмом на основе введённых координат.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.018-2013. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания влаги - не применяйте в сырых или открытых помещениях без корпуса. Контакты рассчитаны на коммутацию активной и реактивной нагрузки, однако при подключении высоких импульсных нагрузок (например, светодиодных драйверов) рекомендуется использовать дополнительную защиту - RC-цепь или TVS-диод.

Преимущества

• Не требуется ежедневная настройка - программа обновляется автоматически на протяжении всего года;
• Поддержка коррекции времени включения/выключения +- до 99 минут - удобно для учёта местных условий (например, затенённых участков);
• Работает от переменного и постоянного тока - универсальная совместимость с различными источниками питания;
• Чёткая индикация на экране - легко проверить текущее время, дату и режим работы;
• Встроенные режимы: автоматический (по астрономии) и ручной (по таймеру) - можно переключаться вручную при необходимости;
• Экономия энергии - свет включается только тогда, когда он действительно нужен.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для управления двигателями, насосами или другими индуктивными нагрузками выше 16 А - риск подгаров контактов;
• Требуется первичная настройка географических координат - без этого функция астрономического расчёта не работает;
• Не имеет резервного питания - при отключении электроэнергии теряет установленные параметры (время, дата, программа);
• Не поддерживает Wi-Fi или Bluetooth - управление только через кнопки на лицевой панели.

Примеры использования

• Уличное освещение торгового центра - включается за 15 минут до заката, выключается после рассвета, с ночным перерывом с 1:00 до 5:00;
• Освещение автостоянки - управление светом по астрономическому графику, снижающее расходы на электроэнергию;
• Производственный комплекс - включение подсветки входных зон и территорий в зависимости от сезона и погоды;
• Фасадная подсветка офисного здания - с возможностью ручного отключения во время праздников или ремонта.

Практические советы

• Перед первой установкой обязательно введите точные координаты (широта и долгота) вашего объекта - это влияет на точность времени включения;
• Проверьте соответствие нагрузки типу ламп - особенно осторожно с люминесцентными светильниками, имеющими ЭмПРА;
• При использовании в холодных помещениях (ниже 0 C) убедитесь, что щит не продувается ветром - резкий перепад температур может вызвать запотевание;
• Если устройство часто теряет настройки - возможно, проблема в нестабильном питании. Рассмотрите использование стабилизатора;
• Для обслуживания: отключите питание перед снятием крышки - настройки сохраняются только при работающем питании.
