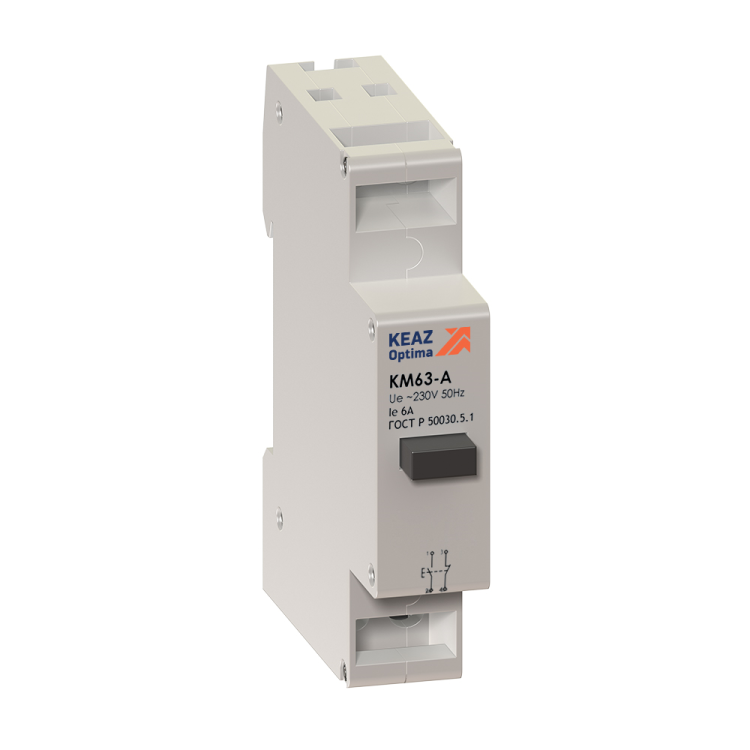

Кнопка управления модульная OptiDin KM63-AF-11-УХЛ3 - это компактное устройство для ручного управления электрическими цепями на 230 В переменного тока, предназначенное для установки на DIN-рейку. Бренд КЭАЗ и артикул KM63-AF-11-УХЛ3 указывают на серию OptiDin, которая сочетает надёжность и стандартизированную конструкцию для промышленного использования.

Назначение и область применения

Кнопка управления модульная OptiDin KM63-AF-11-УХЛ3 используется для включения, удержания и выключения электрических цепей с коммутационными нагрузками до 6 А и 230 В AC. Применяется в системах автоматизации: пуск/останов оборудования, управление конвейерами, станками, насосами, освещением. Подходит для пультов управления, щитов автоматики и распределительных шкафов.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Коммутируемый ток: 6 А
• Категория применения: АС-14 (для управления электромагнитными катушками, реле, контакторами)
• Тип переключения: Нормально открытый контакт (NO), один контакт
• Фиксация: С фиксацией - кнопка остаётся в нажатом положении до вторичного нажатия
• Сигнальная лампа: Да, светодиодная, максимальная мощность 4,6 Вт
• Цвет кнопки и рычага: Серый
• Тип толкателя: Цилиндрический, совместим с типовыми клавишами и защитными колпачками
• Ширина модуля: 1 модуль (17,5 мм)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Максимальное сечение провода: 6 мм2

Совместимость и монтаж

Кнопка управления модульная OptiDin KM63-AF-11-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть её в рейку - никаких болтов или креплений не требуется. Соединение проводов осуществляется через зажимы с винтовым креплением. Убедитесь, что сечение провода не превышает 6 мм2 - более толстые провода не войдут в зажим. Лампа питается параллельно контактам, поэтому не требует отдельного питания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент IEC 60947-5-1) и техническим условиям ТУ3428-071-05758109-2012. Это гарантирует соответствие международным нормам безопасности для аппаратов управления. IP20 обеспечивает базовую защиту от случайного прикосновения, но не рассчитана на работу во влажных или запылённых средах вне шкафа.

Преимущества

• Модульная конструкция позволяет легко интегрировать в компактные щиты
• Светодиодная лампа потребляет мало энергии и служит долго
• Фиксируемая кнопка исключает случайное отключение при вибрации
• Серый цвет снижает блики и хорошо сочетается с другими элементами OptiDin
• Подтверждённая долговечность при работе с индуктивными нагрузками (контакторы, реле)

Ограничения применения

• Не применяется в условиях высокой запылённости, сырости или прямого попадания воды - степень защиты IP20 недостаточна
• Не подходит для коммутации токов выше 6 А или напряжений выше 230 В AC
• Запрещено использовать в цепях постоянного тока - только переменный ток 50 Гц
• Светодиодная лампа не предназначена для освещения рабочего места - только индикация состояния
• Не рекомендуется для частого ручного воздействия в режиме “нажми-удерживай” - возможен износ механизма

Примеры использования

• Пуск и останов станка на производстве - кнопка включает контактор, лампа показывает активное состояние
• Ручной контроль работы конвейера в пищевой промышленности
• Аварийная остановка в системе вентиляции
• Управление освещением в помещении с автоматическим контролем

Практические советы

• Выбирайте эту кнопку, когда нужна фиксация - она лучше, чем обычные невозвратные кнопки, в системах с длительным включением
• Проверьте посадочный диаметр: цилиндрический толкатель подходит для большинства защитных колпачков OptiDin
• При сборке щита учитывайте ширину 1 модуль - можно размещать рядом другие устройства серии OptiDin
• Для увеличения срока службы не используйте кнопку как переключатель света - она не рассчитана на частые операции
• При замене - проверьте, чтобы новая кнопка имела такое же исполнение УХЛ3, особенно при использовании в холодном цехе
