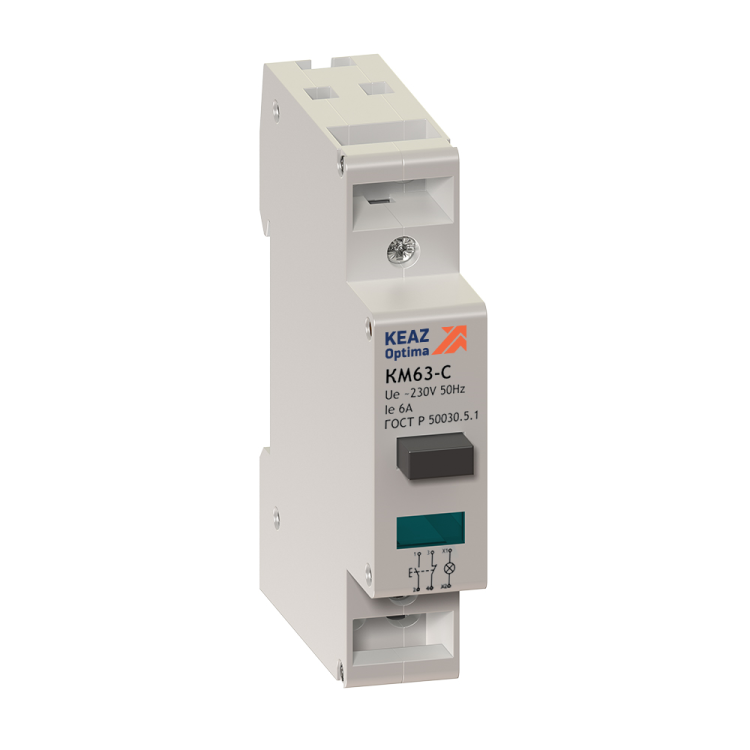

Кнопка управления модульная OptiDin KM63-CF-11-УХЛ3 | 138908 КЭАЗ

Кнопка управления модульная OptiDin KM63-CF-11-УХЛ3 - это устройство для коммутации цепей переменного тока на 230 В с возможностью фиксированного положения и индикацией состояния через светодиодную лампу. Применяется в автоматических системах, где требуется надёжное управление с сохранением заданного режима. Бренд КЭАЗ и артикул KM63-CF-11-УХЛ3 указывают на соответствие серийному решению OptiDin, предназначенном для монтажа на DIN-рейку.

Назначение и область применения

Кнопка управления модульная OptiDin KM63-CF-11-УХЛ3 используется для ручного включения и удержания в активном состоянии электрических цепей переменного тока до 230 В. Подходит для задач, требующих постоянного замкнутого состояния после однократного нажатия - например, запуск двигателя, включение нагревательного элемента или активация контролируемой системы. Устройство применяется в щитах управления промышленным оборудованием, конвейерах, насосных станциях и других установках с нагрузкой до 6 А.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Коммутируемый ток: 6 А
• Тип контакта: один нормально открытый (NO), без переключающих контактов
• Фиксация: механическая - кнопка остаётся в нажатом положении до вторичного нажатия
• Индикация: встроенная светодиодная лампа (LED), максимальная мощность 4,6 Вт
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает температурные колебания и повышенную влажность внутри корпуса
• Ширина модуля: 1 модуль (17,5 мм)
• Максимальное сечение провода: 6 мм2
• Тип толкателя: цилиндрический, стандартный для модульных кнопок
• Цвет: серый корпус и рычаг

Совместимость и монтаж

Кнопка управления модульная OptiDin KM63-CF-11-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа достаточно защёлкнуть её в рейку - никаких дополнительных креплений не требуется. Подключаются провода сечением до 6 мм2 через зажимы на тыльной стороне устройства. Напряжение питания для светодиода совпадает с рабочим напряжением цепи - 230 В AC, поэтому внешний источник питания не нужен. Совместима со всеми компонентами серии OptiDin, что позволяет собирать унифицированные панели управления.

Безопасность и стандарты

• Соответствует ГОСТ Р 50030.5.1-2005 (эквивалент IEC 60947-5-1) - требования к аппаратам управления
• Произведена по ТУ3428-071-05758109-2012 - спецификация КЭАЗ для модульных кнопок
• Категория применения: АС-14 - управление маломощными нагрузками с высокими пусковыми токами (например, реле, катушки контакторов)

Преимущества

• Фиксируемая конструкция исключает случайное отключение - важно для длительных операций
• Светодиодная индикация даёт визуальный сигнал о включенном состоянии без необходимости проверки цепи
• Модульный формат позволяет легко интегрировать в распределительные щиты и экономить место
• Высокая надёжность контактов при работе с индуктивными нагрузками
• Серый цвет обеспечивает нейтральное восприятие в промышленных панелях

Ограничения применения

• Не предназначена для работы во влажных, пыльных или наружных условиях из-за степени защиты IP20
• Подходит только для переменного тока - не работает с постоянным током
• Максимальная мощность индикатора - 4,6 Вт; нельзя использовать с лампами большей мощности
• Не имеет возвратного механизма - для выключения требуется повторное нажатие, что не всегда удобно в аварийных ситуациях
• Не рекомендуется для коммутации силовых цепей выше 6 А - риск оплавления контактов

Примеры использования

• Запуск и удержание в работе вентилятора в технологическом помещении
• Активация системы подогрева бака в химической установке
• Включение реле контроля уровня жидкости в резервуаре
• Ручной запуск конвейера на сборочной линии
• Управление световой сигнализацией в цехе при обслуживании оборудования

Практические советы

• При подборе аналогов обращайте внимание на тип фиксации - эта модель не является «кнопкой с самовозвратом»
• Убедитесь, что сечение проводов не превышает 6 мм2 - более толстые провода не войдут в зажимы
• Для защиты от внешних воздействий используйте эту кнопку только внутри закрытых щитов
• Проверьте совместимость с вашим контактором: если он потребляет больше 6 А, кнопка не сможет его напрямую включить - нужен промежуточный реле
• При замене старой кнопки убедитесь, что новый артикул KM63-CF-11-УХЛ3 соответствует по габаритам и способу крепления - все модели OptiDin имеют единый интерфейс
